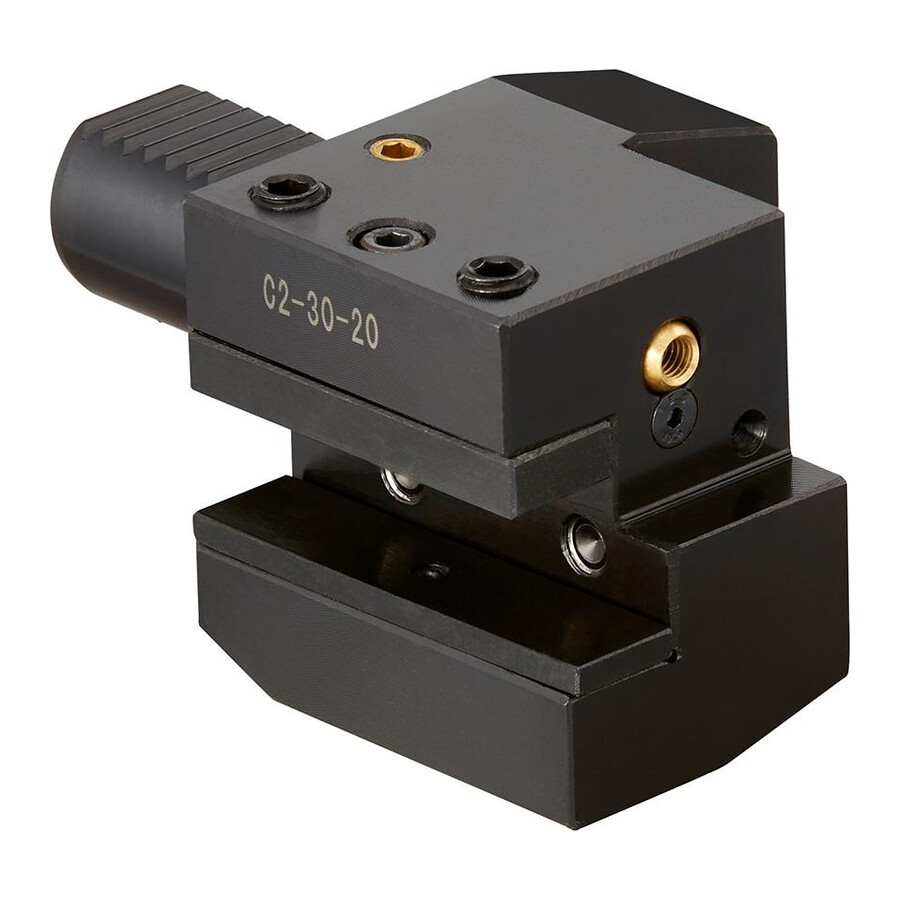

Uchwyt narzędziowy VDI osiowy lewy C2 30x20mm Fortis

Uchwyt narzędziowy VDI osiowy lewy 30x20mm Fortis

Precyzyjny uchwyt VDI do narzędzi tokarskich przeznaczony do mocowania osiowego w systemach zgodnych z normą DIN 69880. Rozwiązanie dla zakładów obróbki skrawaniem wymagających powtarzalnego pozycjonowania oprawek i stabilności przy obróbce zewnętrznej.

Cechy i korzyści

• Wykonanie wg DIN 69880 – łatwa integracja z istniejącymi rewolwerami tokarskimi i kompatybilność z innymi oprawkami systemu VDI.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne mocowanie narzędzia i mniejsze ryzyko drgań, co przekłada się na lepszą jakość powierzchni obrabianej.
• Wersja lewa osiowa – umożliwia optymalne ustawienie narzędzia dla wybranej konfiguracji tokarki i kierunku obrotu, co zwiększa bezpieczeństwo i komfort pracy.
• Otwór doprowadzający chłodziwo – pozwala skierować chłodziwo bezpośrednio w strefę skrawania, co poprawia trwałość ostrza i stabilność procesu.
• System mocowania VDI 30 – szybka wymiana narzędzi ogranicza przestoje maszyny i ułatwia standaryzację oprzyrządowania w parku maszynowym.

Zastosowanie

Uchwyt przeznaczony do obróbki zewnętrznej na tokarkach wyposażonych w rewolwer z gniazdami VDI 30 w systemie zgodnym z DIN 69880. Sprawdzi się w produkcji seryjnej i małoseryjnej w zakładach obróbki metalu, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane jest powtarzalne i sztywne mocowanie oprawek o wymiarze 30x20 mm w wykonaniu lewym.

Specyfikacja techniczna

• Uchwyt: VDI 30
• Kształt: C2
• Wersja: lewy
• Rozmiar: 30x20mm
• Długość [mm]: 70
• Szerokość [mm]: 70
• Średnica chwytu [mm]: 30
• B1 [mm]: 70
• B2 [mm]: 70
• B3 [mm]: 23
• H5 [mm]: 28
• H6 [mm]: 38
• L1 [mm]: 70
• L2 [mm]: 10
• L3 [mm]: 30
• Norma: DIN 69880
• Wykonanie: uchwyt narzędziowy VDI osiowy, kształt C1/C2
• Dodatkowe cechy: trzpień i powierzchnia przyłożenia hartowane i szlifowane, otwór doprowadzający chłodziwo
