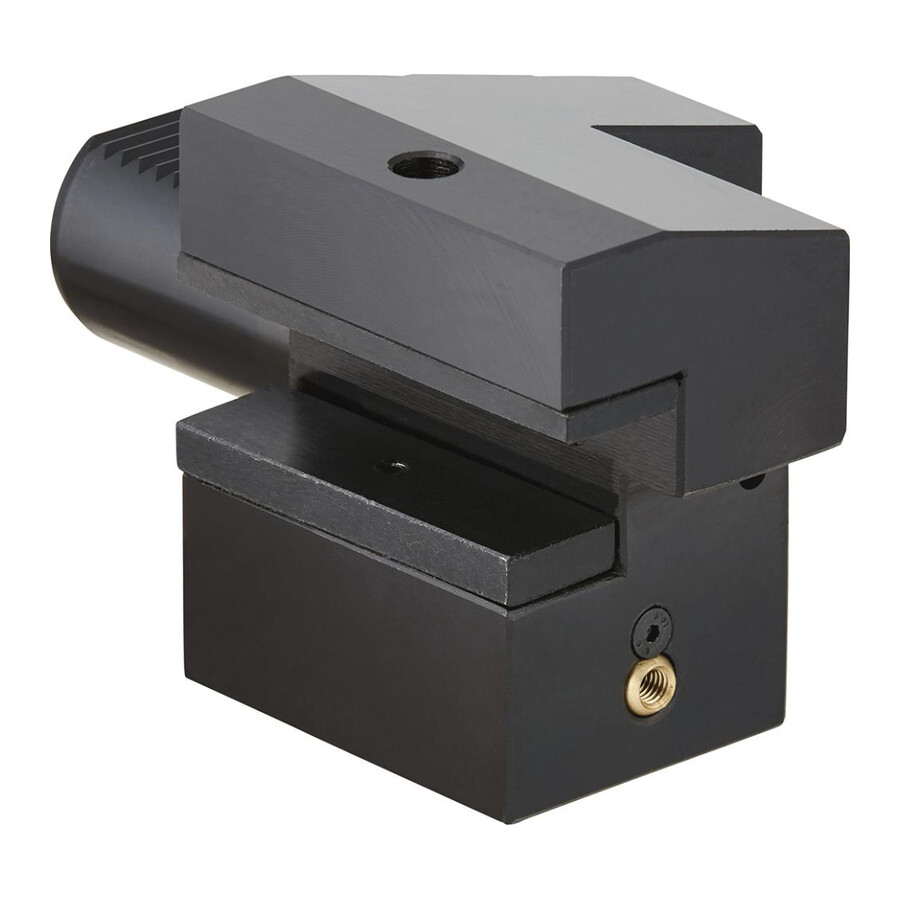

Uchwyt narzędziowy VDI osiowy lewy C4 30x20 mm Fortis

Uchwyt narzędziowy VDI osiowy do obróbki zewnętrznej 30x20mm Fortis

Specjalistyczny uchwyt narzędziowy VDI w wykonaniu osiowym, przeznaczony do mocowania oprawek w systemie VDI na tokarkach z rewolwerem. Sprawdza się w precyzyjnej obróbce zewnętrznej w zakładach produkcyjnych i warsztatach zajmujących się toczeniem seryjnym.

Cechy i korzyści

• Wykonanie wg DIN 69880 – ułatwia integrację z istniejącymi głowicami rewolwerowymi i standaryzuje wyposażenie parku maszynowego.
• Kształt C3/C4, wykonanie odwrócone – umożliwia dopasowanie do odpowiednich pozycji rewolweru i specyficznych zadań obróbczych.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – zapewniają stabilne mocowanie narzędzia i ograniczają ryzyko przemieszczeń podczas toczenia.
• Otwór doprowadzający chłodziwo – pozwala na prowadzenie chłodziwa bezpośrednio do strefy skrawania, co poprawia trwałość narzędzia skrawającego.
• Uchwyt VDI 30 – pasuje do rewolwerów przystosowanych do standardu VDI 30, co upraszcza dobór osprzętu.
• Wersja lewa – umożliwia zastosowanie na odpowiednich pozycjach głowicy, zgodnie z kierunkiem pracy tokarki.

Zastosowanie

Przeznaczony do obróbki zewnętrznej na tokarkach wyposażonych w rewolwerowy system mocowania VDI 30, tam gdzie wymagane jest osiowe ustawienie narzędzia. Stosowany w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu do stabilnego mocowania oprawek tokarskich w standardzie VDI.

Specyfikacja techniczna

• Norma: DIN 69880
• Rodzaj uchwytu: VDI osiowy, kształt C3/C4, odwrócony
• Zastosowanie: do obróbki zewnętrznej
• Uchwyt: VDI 30
• Rozmiar: 30x20mm
• Długość: 70 mm
• Szerokość: 70 mm
• Średnica chwytu: 30 mm
• B1: 70 mm
• B2: 42 mm
• B3: 23 mm
• H6: 35 mm
• L1: 70 mm
• L2: 10 mm
• L3: 30 mm
• Kształt: C4
• Wersja: lewy
• Otwór doprowadzający chłodziwo: tak
• Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
