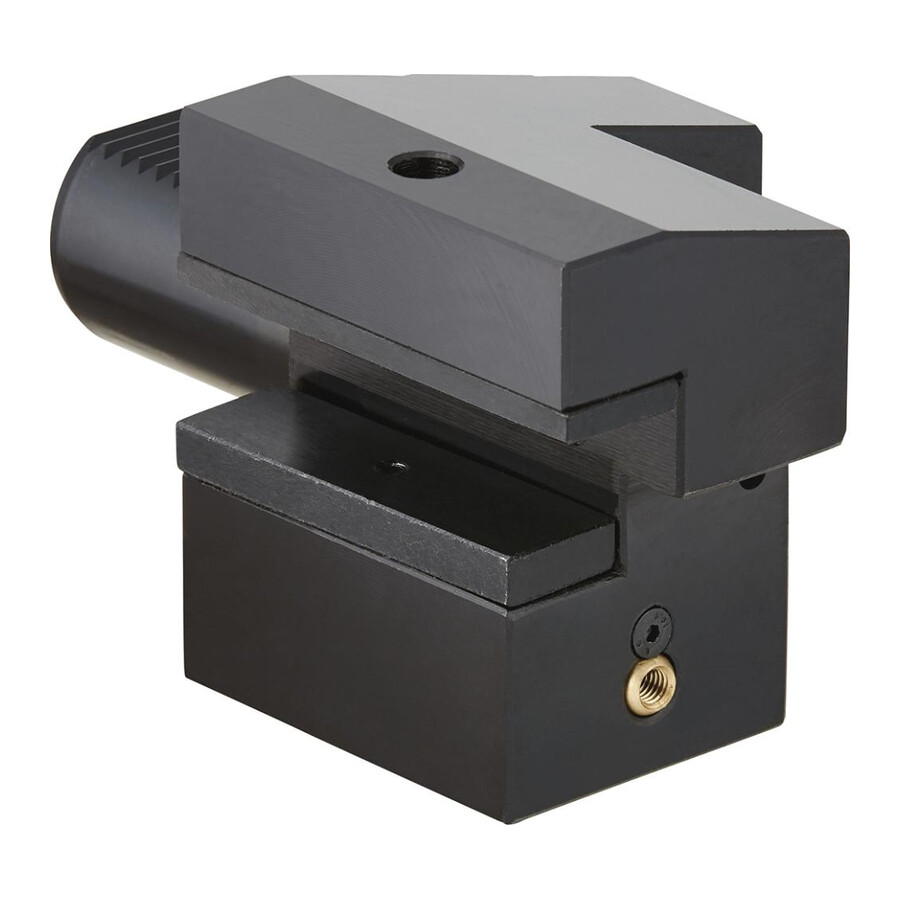

Uchwyt narzędziowy VDI osiowy lewy C4 50x32 mm Fortis

Uchwyt narzędziowy VDI osiowy do obróbki zewnętrznej 50x32mm Fortis

Profesjonalny uchwyt VDI do mocowania narzędzi tokarskich w układzie osiowym, przeznaczony do obróbki zewnętrznej na tokarkach z rewolwerową głowicą. Rozwiązanie dla użytkowników wymagających stabilnego mocowania, powtarzalności ustawienia i skutecznego doprowadzenia chłodziwa.

Cechy i korzyści

• Standard DIN 69880 – kompatybilność z głowicami rewolwerowymi przystosowanymi do systemu VDI, co ułatwia integrację z istniejącym parkiem maszynowym.
• Wykonanie osiowe, kształt C3/C4, wersja lewa – dostosowanie do konkretnych konfiguracji rewolweru i kierunku pracy, co przekłada się na poprawne ustawienie narzędzia i bezpieczeństwo procesu.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu, ograniczenie zużycia gniazd rewolwerowych oraz stabilne mocowanie narzędzia podczas obciążeń skrawania.
• Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa bezpośrednio w strefę skrawania, co wspiera wydłużenie trwałości ostrza i poprawę jakości powierzchni obrabianej.
• Średnica chwytu 50 mm, uchwyt VDI 50 – dopasowanie do popularnego rozmiaru gniazd VDI, co umożliwia szybką wymianę narzędzi i skrócenie przestojów.
• Rozmiar 50x32 mm – możliwość doboru odpowiedniego narzędzia skrawającego i optymalnego wykorzystania przestrzeni roboczej maszyny.

Zastosowanie

Uchwyt przeznaczony jest do mocowania narzędzi do obróbki zewnętrznej na tokarkach CNC oraz tokarkach z głowicą rewolwerową wyposażoną w system VDI 50. Sprawdza się w procesach toczenia zewnętrznego, gdzie wymagane jest osiowe ustawienie narzędzia oraz doprowadzenie chłodziwa przez uchwyt. Stosowany w utrzymaniu ruchu, działach produkcyjnych i narzędziowniach do seryjnej oraz jednostkowej obróbki detali.

Specyfikacja techniczna

• Norma: DIN 69880
• Typ uchwytu: VDI osiowy, kształt C3/C4, odwrócony
• Zastosowanie: do obróbki zewnętrznej
• Uchwyt: VDI 50
• Wersja: lewy
• Rozmiar: 50x32 mm
• Średnica chwytu: 50 mm
• Długość: 100 mm
• Szerokość: 100 mm
• B1: 100 mm
• B2: 55 mm
• B3: 30,5 mm
• H6: 50 mm
• L1: 100 mm
• L2: 16 mm
• L3: 40 mm
• Kształt: C4
• Otwór chłodzenia: z otworem doprowadzającym chłodziwo
• Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
