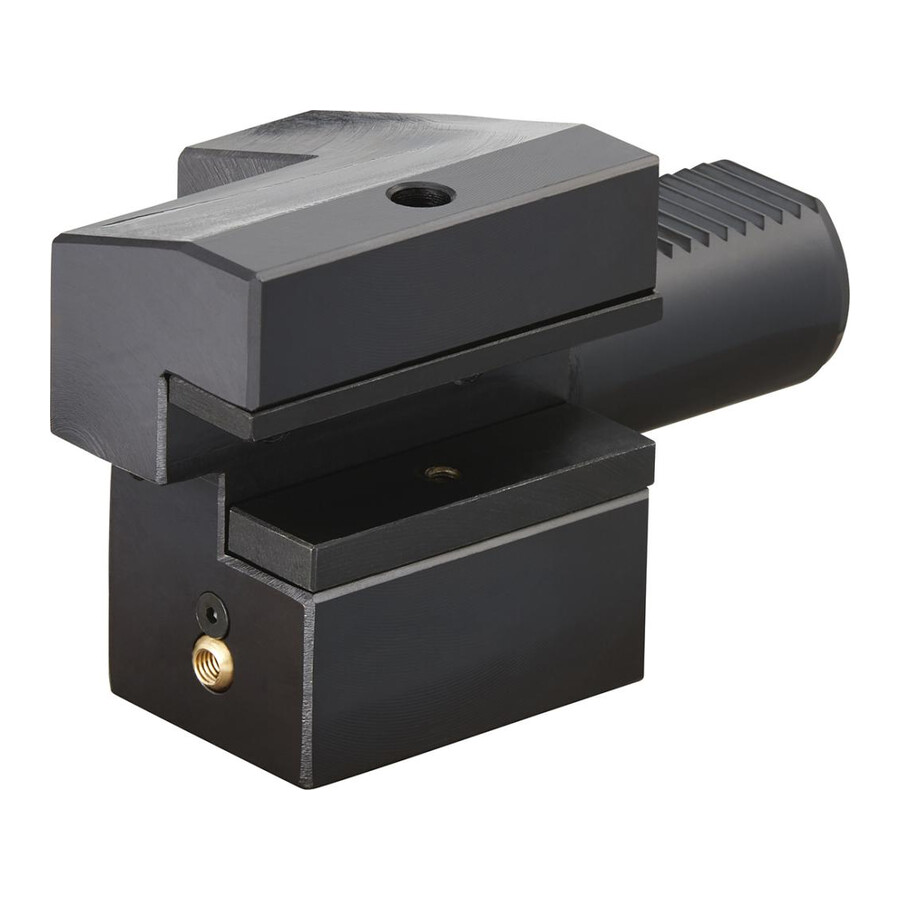

Uchwyt narzędziowy VDI osiowy prawy 40x25 mm Fortis

Uchwyt narzędziowy VDI osiowy do obróbki zewnętrznej 40x25mm Fortis

Specjalistyczny uchwyt narzędziowy przeznaczony do mocowania narzędzi skrawających w głowicach rewolwerowych z interfejsem VDI, stosowany przy obróbce zewnętrznej na tokarkach CNC i automatach tokarskich.

Cechy i korzyści

• Kształt C3, wersja prawa – dopasowanie do konkretnych głowic rewolwerowych oraz powtarzalne pozycjonowanie narzędzia w procesie toczenia.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne mocowanie uchwytu w gnieździe VDI oraz ograniczenie drgań, co przekłada się na lepszą jakość powierzchni obrabianej.
• Otwór doprowadzający chłodziwo – możliwość doprowadzenia medium chłodząco-smarującego bezpośrednio do strefy skrawania, co wpływa na trwałość narzędzia i niezawodność procesu.
• Standard DIN 69880 – kompatybilność z systemami uchwytów narzędziowych VDI zgodnymi z tą normą, co ułatwia integrację z istniejącym parkiem maszynowym.
• Wymiary 40x25 mm – dopasowanie do narzędzi o określonej średnicy chwytu i wymaganej sztywności w procesach toczenia.

Zastosowanie

Uchwyt stosowany jest w tokarkach CNC oraz konwencjonalnych z głowicą VDI do obróbki zewnętrznej detali w produkcji seryjnej i małoseryjnej. Sprawdza się w zakładach obróbki skrawaniem, działach utrzymania ruchu oraz narzędziowniach, wszędzie tam, gdzie wymagane jest stabilne i powtarzalne mocowanie narzędzia w układzie osiowym względem obrabianego elementu.

Specyfikacja techniczna

• Długość [mm]: 85
• Rozmiar: 40x25mm
• Szerokość [mm]: 85
• Średnica chwytu [mm]: 40
• Uchwyt: VDI 40
• Wersja: prawy
• B1 [mm]: 85
• B2 [mm]: 42.5
• B3 [mm]: 21
• H6 [mm]: 42.5
• L1 [mm]: 85
• L2 [mm]: 12.5
• L3 [mm]: 30
• Kształt: C3
• Norma: DIN 69880
• Przeznaczenie: do obróbki zewnętrznej
• Wykonanie: trzpień i powierzchnia przyłożenia hartowane i szlifowane
• Chłodzenie: z otworem doprowadzającym chłodziwo
