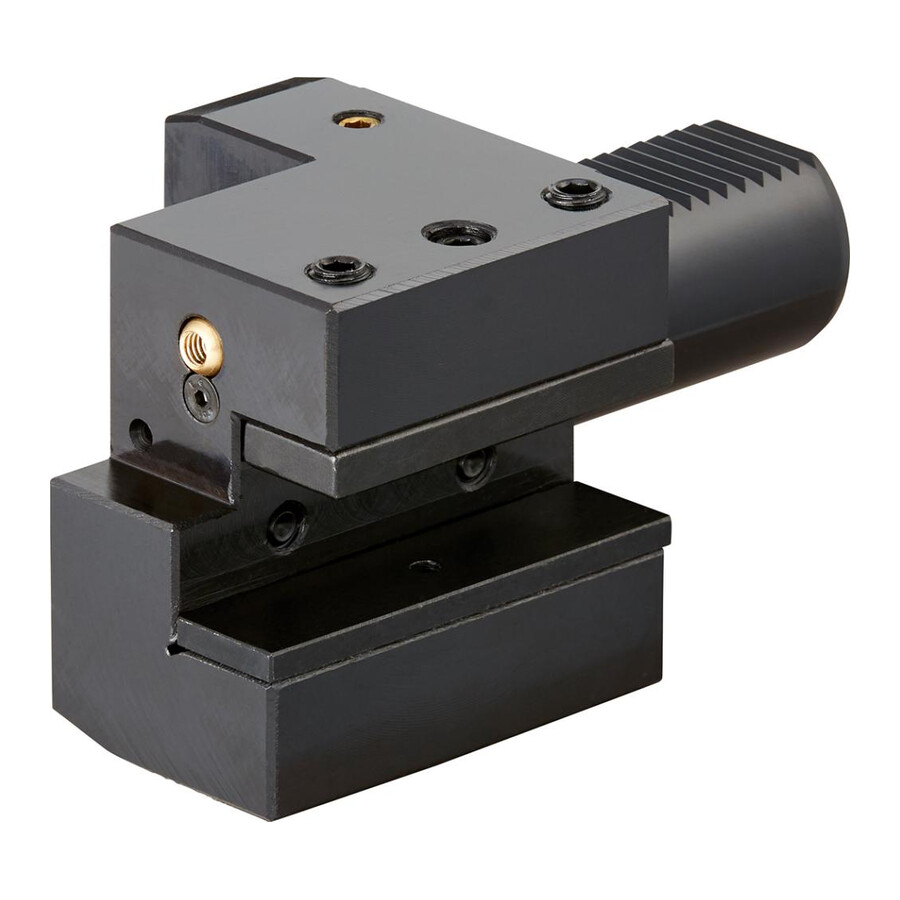

Uchwyt narzędziowy VDI osiowy prawy C1 30x20 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt narzędziowy VDI osiowy do obróbki zewnętrznej 30x20 mm Fortis
Osiowy uchwyt narzędziowy typu VDI przeznaczony do mocowania narzędzi tokarskich w systemie według DIN 69880. Rozwiązanie dedykowane dla użytkowników centrów tokarskich i tokarek CNC, którzy wymagają stabilnego mocowania przy obróbce zewnętrznej.
Cechy i korzyści
- Uchwyt VDI 30 – kompatybilność z oprawkami i rewolwerami narzędziowymi w standardzie VDI 30 umożliwia szybkie przezbrojenia i redukcję przestojów.
- Kształt C1/C2 osiowy – przeznaczenie do obróbki zewnętrznej pozwala na stabilne prowadzenie narzędzia skrawającego i powtarzalność wymiarową detali.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona odporność na zużycie przekłada się na dłuższą żywotność uchwytu i mniejszą konieczność regulacji.
- Otwór doprowadzający chłodziwo – możliwość podawania cieczy chłodząco-smarującej bezpośrednio do strefy skrawania poprawia trwałość narzędzi i jakość powierzchni obrabianej.
- Wersja prawa – dopasowanie do odpowiednio skonfigurowanych głowic rewolwerowych upraszcza dobór osprzętu w parku maszynowym.
- Rozmiar 30x20 mm – umożliwia zastosowanie standardowych narzędzi tokarskich o przekroju trzonka 30x20 mm, co ułatwia integrację z istniejącym oprzyrządowaniem.
Zastosowanie
Uchwyt przeznaczony do mocowania narzędzi skrawających przy obróbce zewnętrznej na tokarkach i centrach tokarskich wyposażonych w rewolwer z przyłączem VDI 30. Stosowany w produkcji seryjnej i małoseryjnej w zakładach obróbki metalu, narzędziowniach oraz działach utrzymania ruchu do stabilnego i powtarzalnego mocowania oprawek tokarskich.
Specyfikacja techniczna
- Standard: DIN 69880
- Uchwyt: VDI 30
- Kształt: C1/C2
- Wersja: prawy
- Rozmiar: 30x20 mm
- Średnica chwytu: 30 mm
- Długość: 70 mm
- Szerokość: 70 mm
- B1: 70 mm
- B2: 70 mm
- B3: 17 mm
- H5: 28 mm
- H6: 38 mm
- L1: 70 mm
- L2: 10 mm
- L3: 30 mm
- Otwór doprowadzający chłodziwo: tak
- Przeznaczenie: do obróbki zewnętrznej
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt narzędziowy VDI?
Uchwyt jest przeznaczony do systemu VDI 30 zgodnie z DIN 69880.
Czy uchwyt nadaje się do obróbki zewnętrznej?
Tak, uchwyt jest przeznaczony do obróbki zewnętrznej.
Jaki rozmiar narzędzia można zamocować w tym uchwycie?
Uchwyt jest przystosowany do narzędzi o rozmiarze 30x20 mm.
Czy uchwyt posiada doprowadzenie chłodziwa?
Tak, uchwyt ma otwór doprowadzający chłodziwo.
Dane techniczne
| Szerokość [mm] | 70 |
| H6 [mm] | 38 |
| L1 [mm] | 70 |
| Rozmiar | 30x20 mm |
| B1 [mm] | 70 |
| Długość [mm] | 70 |
| B2 [mm] | 70 |
| Wersja | prawy |
| B3 [mm] | 17 |
| Średnica chwytu [mm] | 30 |
| L2 [mm] | 10 |
| Kształt | C1 |
| L3 [mm] | 30 |
| Uchwyt | VDI 30 |
| H5 [mm] | 28 |
