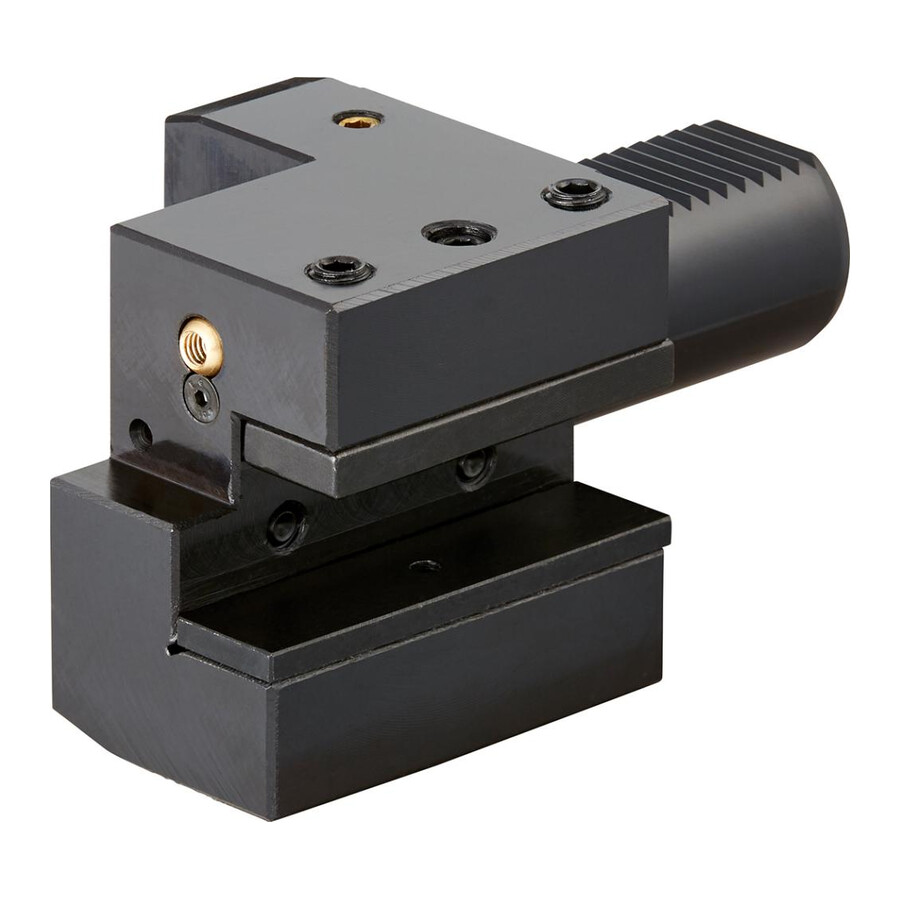

Uchwyt narzędziowy VDI osiowy prawy C1 40x25mm Fortis

Uchwyt narzędziowy VDI osiowy do obróbki zewnętrznej 40x25mm Fortis

Precyzyjny uchwyt narzędziowy do głowicy VDI przeznaczony do pracy osiowej w obróbce zewnętrznej, dedykowany do tokarek CNC oraz automatów tokarskich. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i produkcji seryjnej, gdzie kluczowa jest powtarzalność ustawień oraz stabilne mocowanie narzędzia.

Cechy i korzyści

• Standard VDI 40 – kompatybilność z głowicami narzędziowymi VDI 40, co ułatwia integrację z istniejącym parkiem maszynowym.
• Kształt osiowy C1/C2 – możliwość stosowania w typowych aplikacjach tokarskich wymagających osiowego prowadzenia narzędzia.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość i stabilność mocowania, co ogranicza zużycie oraz poprawia jakość obróbki.
• Otwór doprowadzający chłodziwo – umożliwia efektywne chłodzenie w strefie skrawania, co wydłuża żywotność narzędzi skrawających i poprawia parametry obróbki.
• Wersja prawa – dopasowanie do standardowych konfiguracji uchwytów i głowic tokarskich, co ułatwia montaż oraz programowanie.
• Rozmiar 40x25 mm – czytelne dopasowanie do narzędzi i oprawek o odpowiadających przekrojach, co przyspiesza dobór wyposażenia.

Zastosowanie

Uchwyt przeznaczony jest do obróbki zewnętrznej na tokarkach wyposażonych w głowicę VDI 40, w szczególności w produkcji seryjnej i małoseryjnej elementów toczonych. Sprawdza się w zakładach obróbki metalu, narzędziowniach oraz w działach utrzymania ruchu, gdzie wymagane jest sztywne i powtarzalne mocowanie narzędzi skrawających w układzie osiowym.

Specyfikacja techniczna

• Norma: DIN 69880
• Uchwyt: VDI 40
• Rozmiar: 40x25 mm
• Średnica chwytu: 40 mm
• Wersja: prawy
• Kształt: C1
• Długość: 85 mm
• Szerokość: 85 mm
• B1: 85 mm
• B2: 85 mm
• B3: 21 mm
• H5: 32,5 mm
• H6: 48 mm
• L1: 85 mm
• L2: 12,5 mm
• L3: 30 mm
• Otwór doprowadzający chłodziwo: tak
• Przeznaczenie: do obróbki zewnętrznej
