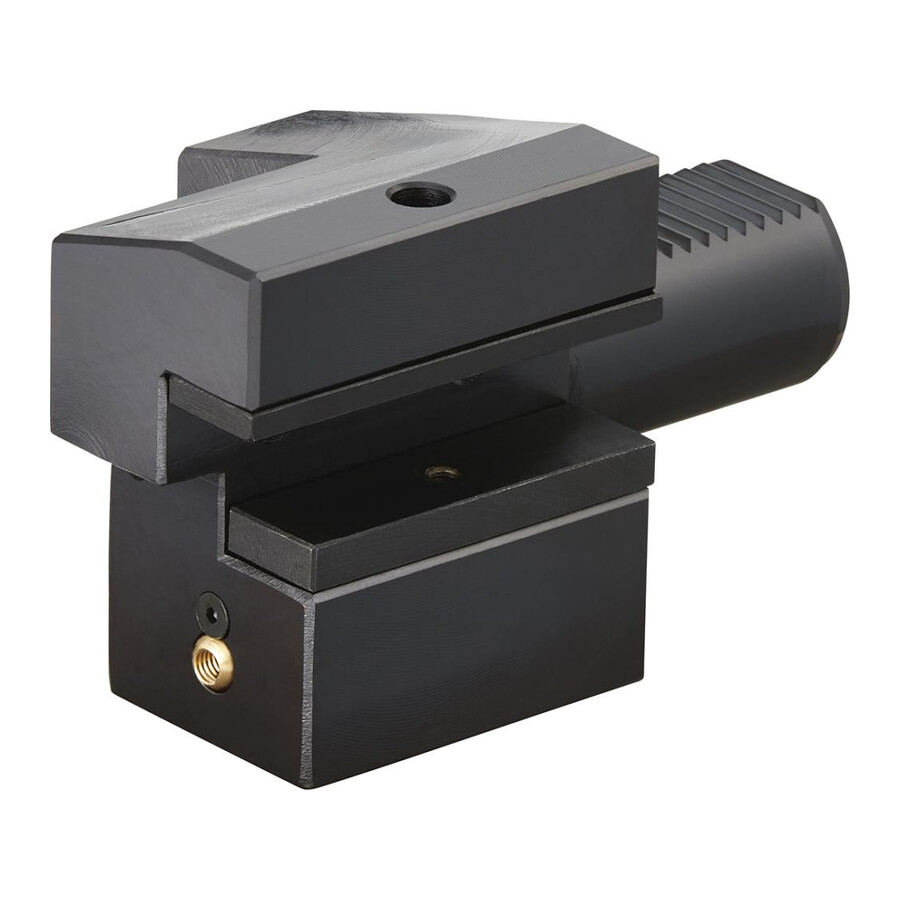

Uchwyt narzędziowy VDI osiowy prawy C3 30x20mm Fortis

Uchwyt narzędziowy VDI osiowy kształt C3 30x20 mm Fortis

Profesjonalny uchwyt narzędziowy VDI do mocowania oprawek w głowicach rewolwerowych tokarek, przeznaczony do pracy osiowej w wersji prawej. Rozwiązanie dla działów utrzymania ruchu, narzędziowni oraz zakładów obróbki skrawaniem, gdzie liczy się powtarzalność ustawień i niezawodne mocowanie narzędzia.

Cechy i korzyści

• Standard VDI 30 – kompatybilność z głowicami rewolwerowymi przystosowanymi do oprawek VDI 30, co ułatwia dobór i wymianę uchwytów w istniejących liniach produkcyjnych.
• Wykonanie osiowe, kształt C3/C4 – umożliwia mocowanie narzędzi w osi wrzeciona, co przekłada się na stabilną obróbkę i precyzyjne prowadzenie narzędzia przy operacjach zewnętrznych.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – zapewniają sztywny, powtarzalny montaż oraz ograniczają zużycie, co zmniejsza koszty przestojów związanych z regulacją i wymianą oprawek.
• Otwór doprowadzający chłodziwo – umożliwia podanie chłodziwa bezpośrednio w strefę skrawania, co wspiera wydłużenie trwałości narzędzia skrawającego i poprawia jakość powierzchni obrabianej.
• Wersja prawa – dostosowana do typowych konfiguracji głowic i cykli obróbkowych, ułatwiając standardyzację uchwytów na tokarkach.
• Rozmiar 30x20 mm – dopasowany do popularnych narzędzi do obróbki zewnętrznej, co pozwala optymalnie wykorzystać przestrzeń roboczą maszyny.

Zastosowanie

Uchwyt przeznaczony jest do obróbki zewnętrznej na tokarkach CNC i konwencjonalnych wyposażonych w głowice rewolwerowe ze stożkiem VDI 30. Sprawdza się w narzędziowniach, produkcji seryjnej i małoseryjnej, w zakładach obróbki metalu, w działach utrzymania ruchu oraz wszędzie tam, gdzie wymagane jest sztywne, osiowe mocowanie narzędzia skrawającego z doprowadzeniem chłodziwa.

Specyfikacja techniczna

• Długość: 70 mm
• Rozmiar: 30x20 mm
• Szerokość: 70 mm
• Średnica chwytu: 30 mm
• Uchwyt: VDI 30
• Wersja: prawy
• B1: 70 mm
• B2: 35 mm
• B3: 17 mm
• H6: 35 mm
• L1: 70 mm
• L2: 10 mm
• L3: 30 mm
• Kształt: C3
• Norma: DIN 69880
