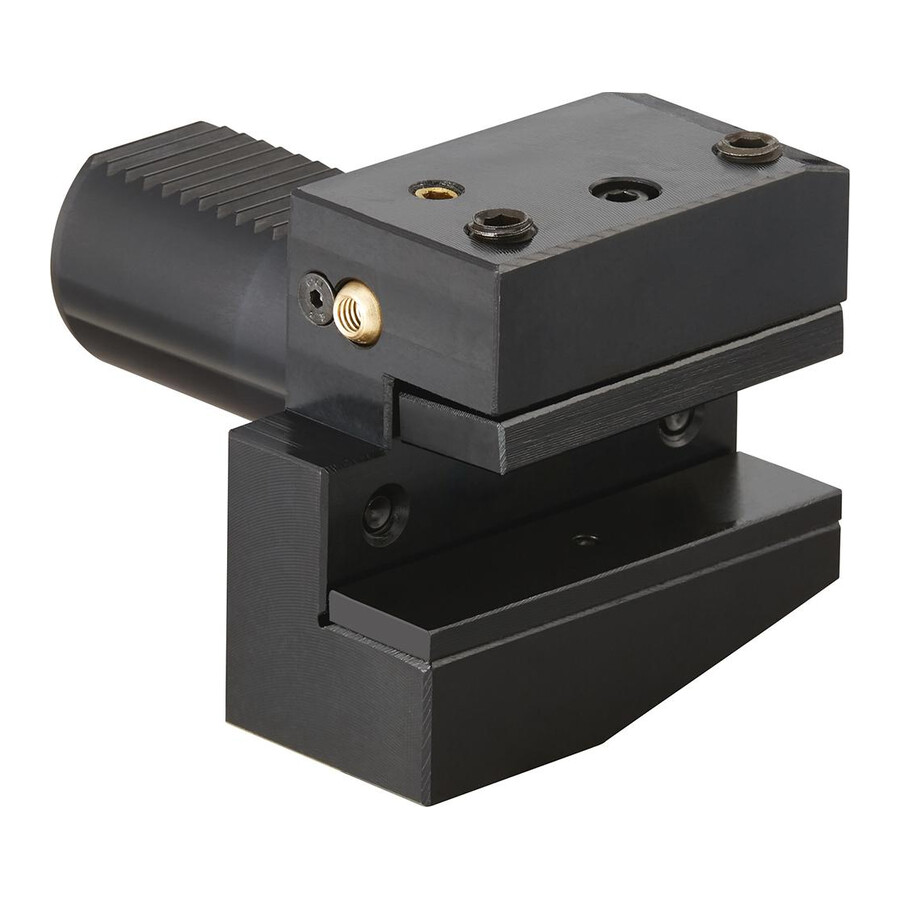

Uchwyt narzędziowy VDI promieniowy lewy B2 50x32 mm Fortis

Uchwyt narzędziowy VDI promieniowy lewy 50x32 mm Fortis

Promieniowy uchwyt narzędziowy typu VDI przeznaczony do tokarek z oprawkami VDI, stosowany do obróbki zewnętrznej. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem, narzędziowni oraz działów utrzymania ruchu, które wymagają stabilnego mocowania narzędzi tokarskich.

Cechy i korzyści

• System VDI 50 – łatwa integracja z imakami narzędziowymi przystosowanymi do standardu VDI 50, co przyspiesza przezbrojenia i skraca przestoje maszyny.
• Promieniowe ustawienie narzędzia – umożliwia efektywną obróbkę zewnętrzną, poprawiając dostęp do detalu i stabilność procesu.
• Wykonanie w kształcie B2 – dopasowanie do określonego typu imaka, co ułatwia standaryzację osprzętu w parku maszynowym.
• Lewa wersja uchwytu – przystosowanie do konkretnych konfiguracji tokarki i kierunku obrotów, co redukuje ryzyko błędnego montażu.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość mocowania i powtarzalność pozycjonowania narzędzia, co ogranicza korekty ustawień.
• Otwór doprowadzający chłodziwo – możliwość doprowadzenia chłodziwa do strefy skrawania, co poprawia jakość powierzchni i wydłuża żywotność narzędzia skrawającego.

Zastosowanie

Uchwyt stosowany w tokarkach i centrach tokarskich wyposażonych w system narzędziowy VDI do obróbki zewnętrznej. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki metali, warsztatach narzędziowych oraz w działach utrzymania ruchu do stabilnego mocowania narzędzi tokarskich w konfiguracji promieniowej po stronie lewej.

Specyfikacja techniczna

• Uchwyt: VDI 50
• Wersja: lewy
• Kształt: B2
• Długość: 30 mm
• Szerokość: 100 mm
• Wysokość: 32 mm
• Średnica chwytu: 50 mm
• B1: 100 mm
• B2: 50 mm
• B3: 16 mm
• H5: 35 mm
• H6: 60 mm
• L1: 30 mm
• L2: 55 mm
• Norma: DIN 69880
