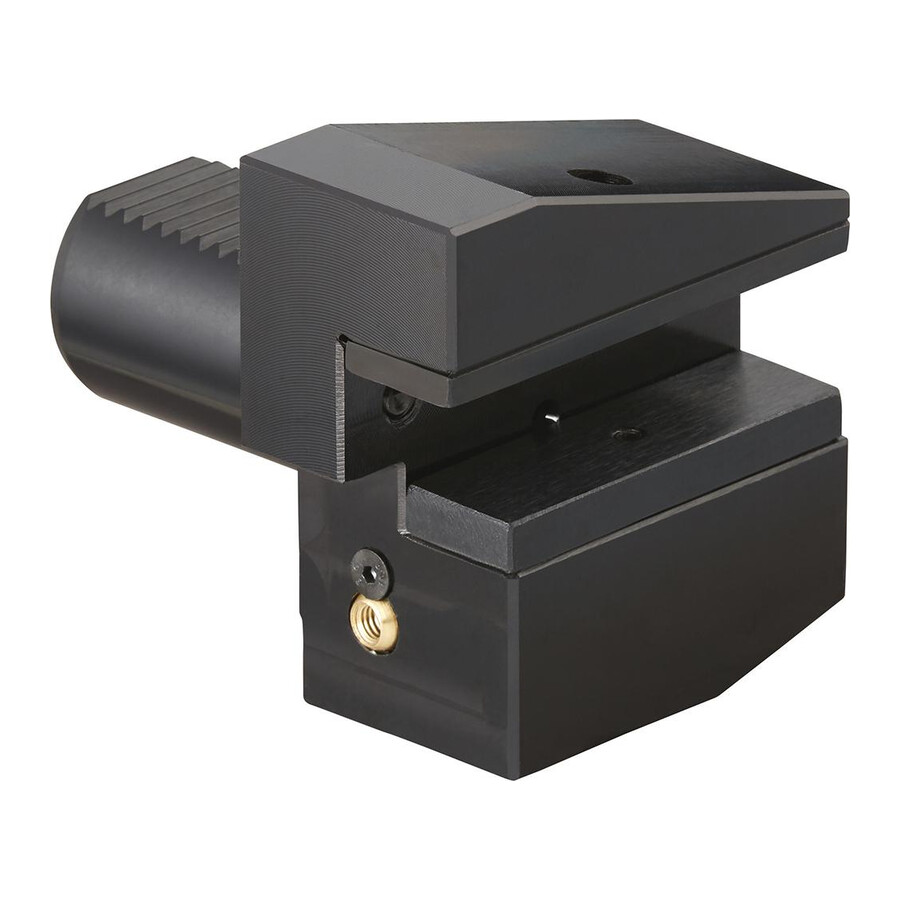

Uchwyt narzędziowy VDI promieniowy lewy B4 30x20mm Fortis

Uchwyt narzędziowy VDI promieniowy lewy 30x20mm Fortis

Specjalistyczny uchwyt narzędziowy do systemu VDI przeznaczony do obróbki zewnętrznej na tokarkach CNC i konwencjonalnych. Umożliwia sztywne mocowanie narzędzi skrawających w układzie promieniowym, zapewniając stabilność procesu i powtarzalność ustawienia.

Cechy i korzyści

• Wykonanie wg DIN 69880 – kompatybilność z tokarkami i głowicami rewolwerowymi przystosowanymi do standardu VDI, ułatwiająca dobór i wymianę oprzyrządowania.
• Promieniowy układ mocowania – stabilne ustawienie narzędzia do obróbki zewnętrznej, co przekłada się na lepszą jakość powierzchni obrabianej.
• Wersja lewa – dopasowanie do konkretnych pozycji w głowicy rewolwerowej i kierunku obróbki, co upraszcza konfigurację stanowiska.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu i odporność na zużycie, co ogranicza częstotliwość wymiany oprzyrządowania.
• Otwór doprowadzający chłodziwo – możliwość kierunkowego doprowadzenia chłodziwa w strefę skrawania, co wspiera stabilność procesu i wydłuża trwałość narzędzi skrawających.
• Rozmiar 30x20 – dopasowanie do narzędzi o określonej średnicy chwytu, co ułatwia standaryzację wyposażenia tokarki.

Zastosowanie

Uchwyt przeznaczony jest do obróbki zewnętrznej na tokarkach wyposażonych w system mocowania VDI zgodny z DIN 69880. Stosowany w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu do stabilnego mocowania narzędzi tokarskich w układzie promieniowym w wersji lewej.

Specyfikacja techniczna

• Rozmiar: 30x20
• Szerokość [mm]: 70
• Średnica chwytu [mm]: 30
• Uchwyt: VDI 30
• Wersja: lewy
• B1 [mm]: 70
• B2 [mm]: 35
• B3 [mm]: 10
• H6 [mm]: 35
• L1 [mm]: 40
• L2 [mm]: 22
• Kształt: B4
• Norma: DIN 69880
• Rodzaj uchwytu: promieniowy
• Zastosowanie: do obróbki zewnętrznej
• Doprowadzenie chłodziwa: z otworem doprowadzającym chłodziwo
