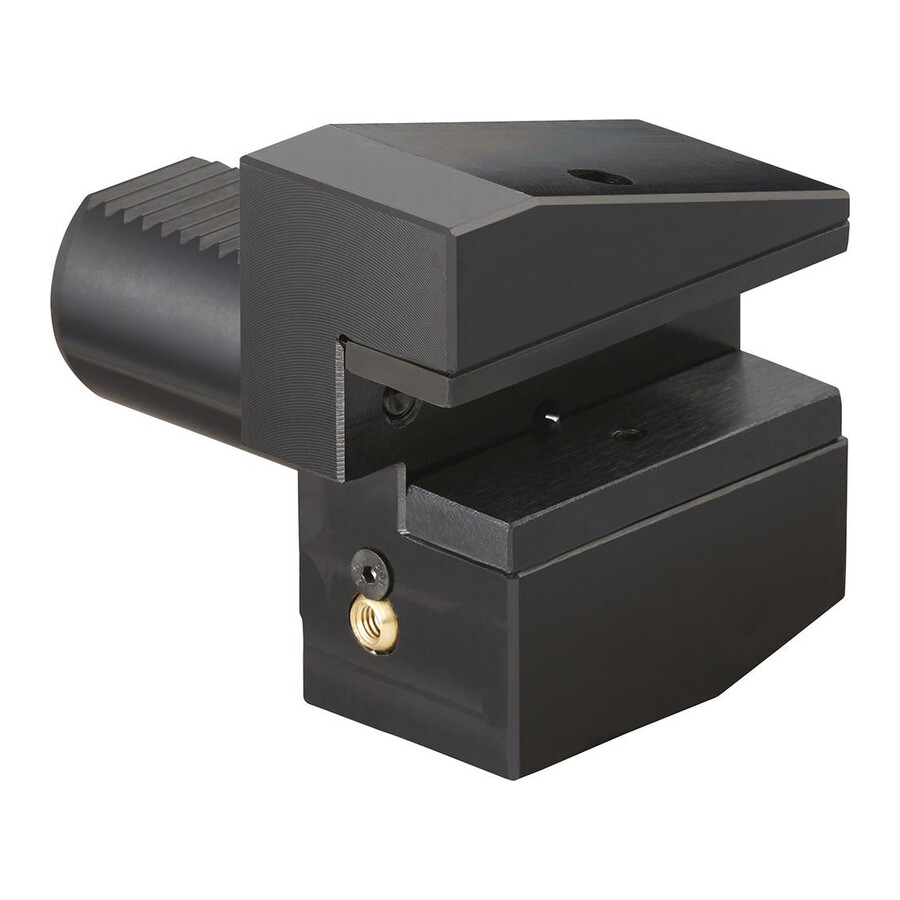

Uchwyt narzędziowy VDI promieniowy lewy B4 50x32mm Fortis

Uchwyt narzędziowy VDI promieniowy lewy 50x32mm Fortis

Specjalistyczny uchwyt narzędziowy do oprawek VDI przeznaczony do pracy promieniowej po lewej stronie, stosowany głównie do obróbki zewnętrznej na tokarkach CNC. Zapewnia stabilne mocowanie narzędzia skrawającego przy zachowaniu wysokiej powtarzalności ustawienia.

Cechy i korzyści

• Standard DIN 69880 – możliwość stosowania uchwytu w uchwytach rewolwerowych przystosowanych do oprawek VDI według powszechnie stosowanej normy, co ułatwia dobór i wymianę osprzętu.
• Promieniowe wykonanie – umożliwia efektywną obróbkę zewnętrzną z promieniowym ustawieniem narzędzia, co sprzyja stabilnemu prowadzeniu procesu toczenia.
• Wersja lewa – dostosowana do głowic i pozycji roboczych wymagających lewego ustawienia, co ułatwia integrację z konkretną konfiguracją tokarki.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość części współpracujących i pewne osadzenie w wieży narzędziowej ograniczające ryzyko przestawiania się uchwytu.
• Otwór doprowadzający chłodziwo – umożliwia doprowadzenie czynnika chłodząco-smarującego bezpośrednio do strefy skrawania, co poprawia warunki pracy narzędzia i może wydłużyć jego trwałość.
• Rozmiar 50x32 – dopasowany do systemu VDI 50, co ułatwia konfigurację z odpowiednimi maszynami i narzędziami.

Zastosowanie

Uchwyt przeznaczony jest do obróbki zewnętrznej na tokarkach wyposażonych w system mocowania VDI 50 zgodny z DIN 69880, w szczególności tam, gdzie wymagana jest promieniowa, lewa zabudowa narzędzia. Sprawdza się w aplikacjach tokarskich w działach utrzymania ruchu, narzędziowniach oraz produkcji seryjnej i małoseryjnej, wszędzie tam, gdzie wymagane jest stabilne i powtarzalne mocowanie narzędzi skrawających.

Specyfikacja techniczna

• Rozmiar: 50x32
• Szerokość [mm]: 100
• Średnica chwytu [mm]: 50
• Uchwyt: VDI 50
• Wersja: lewy
• B1 [mm]: 100
• B2 [mm]: 35
• B3 [mm]: 16
• H6 [mm]: 50
• L1 [mm]: 55
• L2 [mm]: 30
• Kształt: B4
• Norma: DIN 69880
• Wykonanie: uchwyt narzędziowy VDI promieniowy, kształt B3/B4
• Chłodzenie: z otworem doprowadzającym chłodziwo
• Obróbka: do obróbki zewnętrznej
• Obróbka powierzchni: trzpień i powierzchnia przyłożenia hartowane i szlifowane
