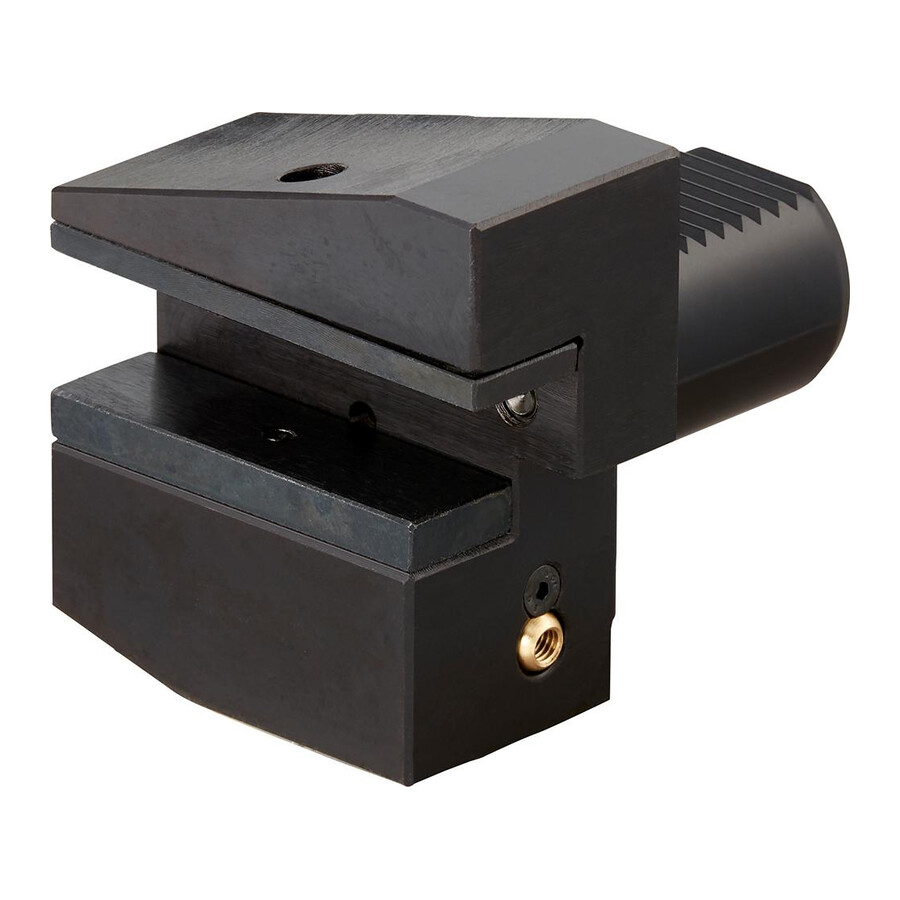

Uchwyt narzędziowy VDI promieniowy prawy 30x20mm Fortis

Uchwyt narzędziowy VDI promieniowy prawy 30x20mm Fortis

Promieniowy uchwyt narzędziowy typu VDI przeznaczony do mocowania narzędzi przy obróbce zewnętrznej na tokarkach z oprawkami VDI. Sprawdza się w pracy w liniach produkcyjnych, narzędziowniach oraz działach utrzymania ruchu, gdzie liczy się powtarzalność ustawień i stabilne mocowanie.

Cechy i korzyści

• Wykonanie wg DIN 69880 – zapewnia kompatybilność z głowicami rewolwerowymi i systemami narzędziowymi opartymi na standardzie VDI.
• Przeznaczenie do obróbki zewnętrznej – umożliwia stabilne mocowanie narzędzi tokarskich do toczenia zewnętrznego, co przekłada się na lepszą jakość powierzchni.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększa trwałość uchwytu i ogranicza zużycie, co pomaga redukować koszty wymiany osprzętu.
• Otwór doprowadzający chłodziwo – ułatwia odprowadzanie ciepła ze strefy skrawania, wspierając stabilne warunki obróbki i dłuższą żywotność narzędzi.
• Wersja prawa – dopasowana do tokarek i głowic rewolwerowych wymagających prawej konfiguracji uchwytu.
• Kształt B3/B4 – pozwala dobrać uchwyt do odpowiedniej konfiguracji oprawek w systemach narzędziowych VDI.

Zastosowanie

Uchwyt stosowany jest w tokarkach CNC i konwencjonalnych wyposażonych w system VDI do mocowania narzędzi do obróbki zewnętrznej. Polecany do zakładów produkcyjnych, warsztatów mechanicznych oraz działów utrzymania ruchu realizujących seryjne i powtarzalne operacje toczenia, gdzie wymagana jest powtarzalność ustawień narzędzia i możliwość doprowadzenia chłodziwa przez uchwyt.

Specyfikacja techniczna

• Norma: DIN 69880
• Zastosowanie: do obróbki zewnętrznej
• Rozmiar: 30x20
• Szerokość: 70 mm
• Średnica chwytu: 30 mm
• Uchwyt: VDI 30
• Wersja: prawy
• B1: 70 mm
• B2: 35 mm
• B3: 10 mm
• H6: 35 mm
• L1: 40 mm
• L2: 22 mm
• Kształt: B3
• Otwór doprowadzający chłodziwo: tak
• Kształt wg opisu źródłowego: B3/B4
