Uchwyt narzędziowy VDI promieniowy prawy B1 30x20mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

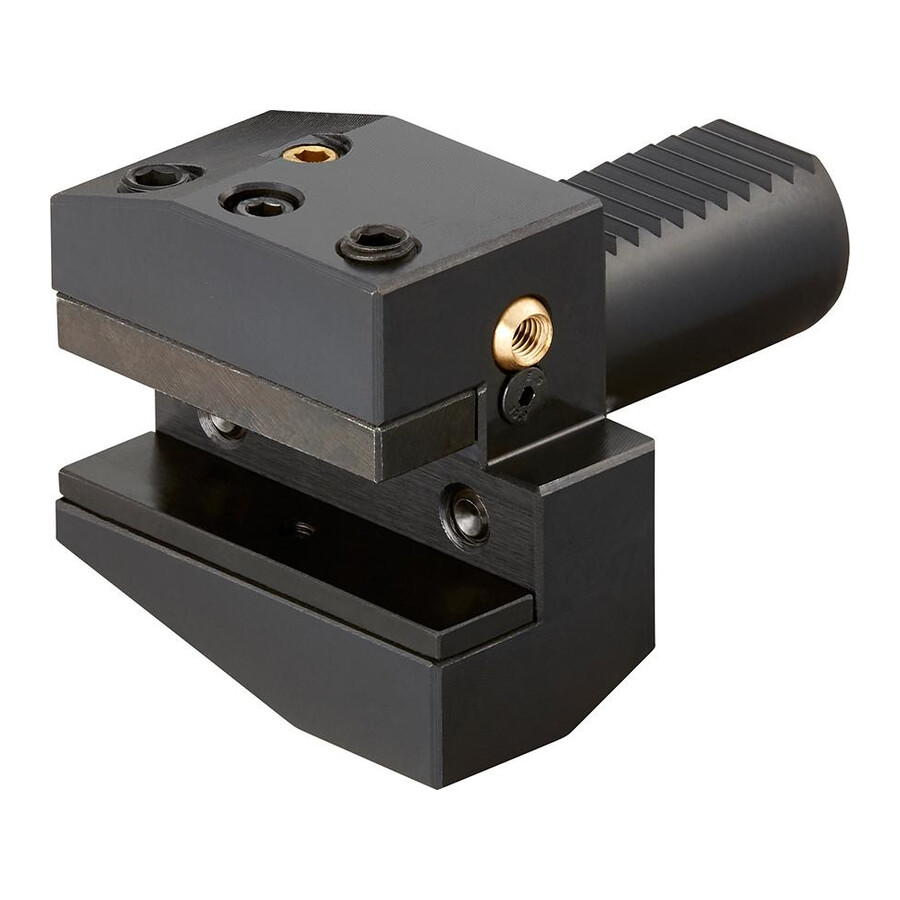

Uchwyt narzędziowy VDI promieniowy prawy 30x20 mm Fortis
Promieniowy uchwyt VDI w wersji prawej przeznaczony jest do zamocowania narzędzi tokarskich w głowicach rewolwerowych zgodnych z systemem VDI. Sprawdzi się w działach utrzymania ruchu, narzędziowniach oraz przy produkcji seryjnej, gdzie liczy się powtarzalność i stabilność procesu skrawania.
Cechy i korzyści
- System VDI 30 – umożliwia szybkie i powtarzalne mocowanie uchwytu w standardowych gniazdach tokarek z rewolwerem VDI, co skraca czasy przezbrojeń.
- Wykonanie promieniowe, prawy – pozwala na efektywną obróbkę zewnętrzną po odpowiedniej stronie wrzeciona, ułatwiając konfigurację stanowiska pracy.
- Kształt B1/B2 – dopasowany do popularnych oprawek narzędziowych, co zwiększa elastyczność konfiguracji narzędzi na rewolwerze.
- Hartowany trzpień i powierzchnia przyłożenia – zapewniają stabilne oparcie i ograniczają zużycie gniazda, co przekłada się na dłuższą żywotność uchwytu.
- Szlifowane powierzchnie bazowe – gwarantują wysoką powtarzalność ustawienia narzędzia i redukcję błędów wymiarowych detalu.
- Otwór doprowadzający chłodziwo – umożliwia doprowadzenie chłodziwa do strefy skrawania, co poprawia trwałość ostrza i stabilność procesu.
Zastosowanie
Uchwyt przeznaczony jest do obróbki zewnętrznej na tokarkach CNC oraz tokarkach z głowicą rewolwerową wyposażonych w system mocowania VDI 30. Stosowany w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, w przemyśle maszynowym, automotive oraz w narzędziowniach. Nadaje się do pracy tam, gdzie wymagane jest stabilne mocowanie oprawek tokarskich o kształcie B1/B2 przy zachowaniu doprowadzenia chłodziwa przez uchwyt.
Specyfikacja techniczna
- Norma: DIN 69880
- Uchwyt: VDI 30
- Wersja: prawy
- Kształt: B1
- Przeznaczenie: do obróbki zewnętrznej
- Długość: 22 mm
- Szerokość: 70 mm
- Wysokość: 28 mm
- Średnica chwytu: 30 mm
- B1: 70 mm
- B2: 35 mm
- B3: 10 mm
- H5: 28 mm
- H6: 38 mm
- L1: 22 mm
- L2: 40 mm
- Otwór doprowadzający chłodziwo: tak
- Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt narzędziowy VDI?
Uchwyt pasuje do systemu VDI 30 zgodnego z normą DIN 69880.
Czy uchwyt jest przystosowany do obróbki zewnętrznej?
Tak, uchwyt jest przeznaczony do obróbki zewnętrznej.
Czy uchwyt narzędziowy ma doprowadzenie chłodziwa?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Jaka jest wersja wykonania – lewa czy prawa?
W danych podano wersję prawą.
Dane techniczne
| Wersja | prawy |
| B2 [mm] | 35 |
| Wysokość [mm] | 28 |
| B3 [mm] | 10 |
| Średnica chwytu [mm] | 30 |
| L2 [mm] | 40 |
| Kształt | B1 |
| H5 [mm] | 28 |
| Uchwyt | VDI 30 |
| H6 [mm] | 38 |
| Szerokość [mm] | 70 |
| L1 [mm] | 22 |
| Długość [mm] | 22 |
| B1 [mm] | 70 |
