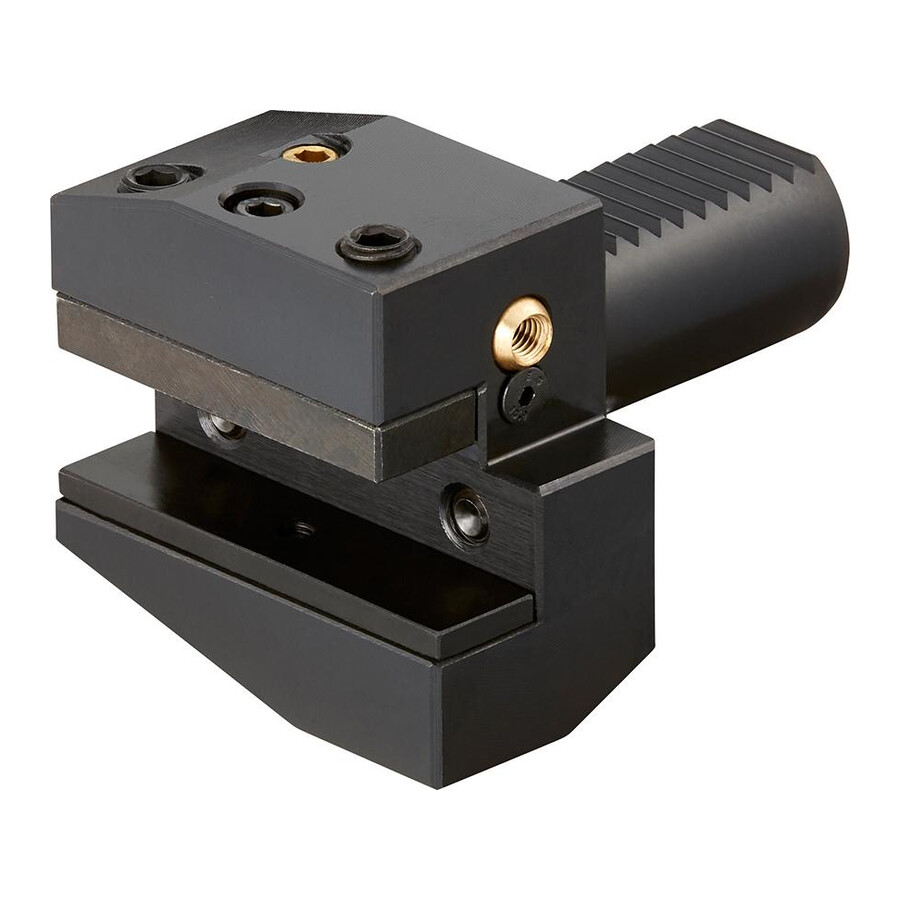

Uchwyt narzędziowy VDI promieniowy prawy B1 50x32 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt narzędziowy VDI promieniowy prawy 50x32 mm Fortis
Specjalistyczny uchwyt narzędziowy przeznaczony do zabudowy w oprawkach VDI, stosowany w tokarkach CNC do obróbki zewnętrznej. Oferuje precyzyjne prowadzenie narzędzia i stabilne mocowanie w osi promieniowej, co przekłada się na powtarzalność procesu skrawania w produkcji seryjnej i jednostkowej.
Cechy i korzyści
- Standard VDI – możliwość stosowania w głowicach rewolwerowych przystosowanych do uchwytów VDI, co ułatwia konfigurację oprzyrządowania na różnych maszynach.
- Wykonanie promieniowe – montaż narzędzia w kierunku promieniowym umożliwia efektywną obróbkę zewnętrzną wałów, tulei i detali obrotowych.
- Kształt B1/B2 – dopasowanie do typowych wymiarów gniazd i systemów mocowania, co skraca czas przezbrajania stanowiska.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu oraz stabilne, powtarzalne mocowanie narzędzia, co ogranicza drgania podczas toczenia.
- Otwór doprowadzający chłodziwo – możliwość doprowadzenia chłodziwa bezpośrednio w strefę skrawania, co wpływa na żywotność płytki i jakość powierzchni obrabianej.
- Wersja prawa – dopasowanie do układu konfiguracji narzędzi po prawej stronie, co ułatwia integrację z istniejącymi programami obróbczymi.
Zastosowanie
Uchwyt przeznaczony jest do obróbki zewnętrznej na tokarkach i centrach tokarskich wyposażonych w głowice rewolwerowe z interfejsem VDI. Sprawdza się w produkcji części toczonych w zakładach obróbki metalu, działach utrzymania ruchu, narzędziowniach oraz w warsztatach zajmujących się seriami mało- i średnioseryjnymi, gdzie wymagana jest stabilność mocowania i powtarzalność ustawienia narzędzia.
Specyfikacja techniczna
- Standard: DIN 69880
- Typ uchwytu: VDI
- Wykonanie: promieniowe
- Zastosowanie: do obróbki zewnętrznej
- Wersja: prawy
- Kształt: B1/B2
- Uchwyt: VDI 50
- Średnica chwytu: 50 mm
- Długość: 30 mm
- Szerokość: 100 mm
- Wysokość: 32 mm
- B1: 100 mm
- B2: 50 mm
- B3: 16 mm
- H5: 35 mm
- H6: 60 mm
- L1: 30 mm
- L2: 55 mm
- Otwór doprowadzający chłodziwo: tak
Najczęściej zadawane pytania
Do jakich zastosowań przeznaczony jest ten uchwyt narzędziowy VDI?
Uchwyt jest przeznaczony do obróbki zewnętrznej na tokarkach i centrach tokarskich z interfejsem VDI, w konfiguracji promieniowej narzędzia.
Jaki jest standard i kształt tego uchwytu VDI?
Uchwyt wykonany jest zgodnie z DIN 69880 i ma kształt B1/B2.
Czy uchwyt ma doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Jaki rozmiar interfejsu VDI obsługuje ten uchwyt?
Uchwyt jest przeznaczony do interfejsu VDI 50.
Dane techniczne
| Wersja | prawy |
| B2 [mm] | 50 |
| Wysokość [mm] | 32 |
| B3 [mm] | 16 |
| Średnica chwytu [mm] | 50 |
| L2 [mm] | 55 |
| Kształt | B1 |
| H5 [mm] | 35 |
| Uchwyt | VDI 50 |
| H6 [mm] | 60 |
| Szerokość [mm] | 100 |
| L1 [mm] | 30 |
| Długość [mm] | 30 |
| B1 [mm] | 100 |
