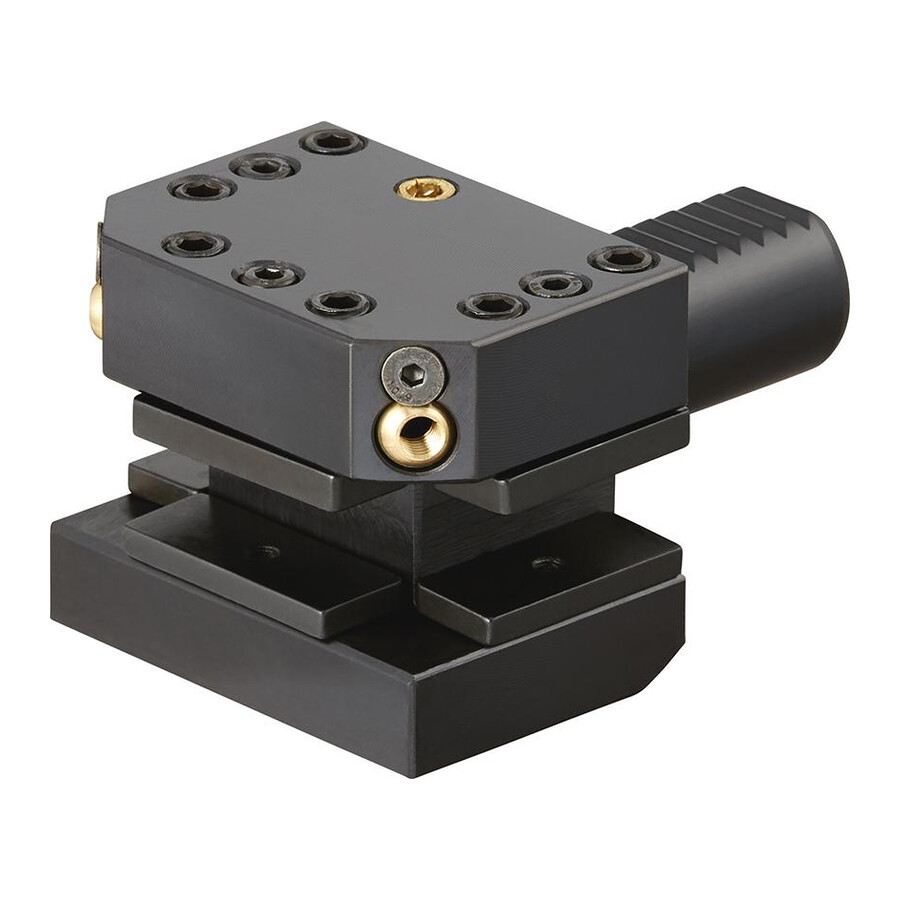

Uchwyt narzędziowy VDI z mocowaniem wielokrotnym 30x20 mm Fortis

Uchwyt narzędziowy VDI z mocowaniem wielokrotnym 30x20mm Fortis

Profesjonalny uchwyt narzędziowy do oprawek VDI przeznaczony do tokarek i automatów tokarskich, umożliwiający mocowanie wielokrotnych narzędzi skrawających. Rozwiązanie skierowane jest do zakładów produkcyjnych, działów utrzymania ruchu oraz narzędziowni wymagających powtarzalnego i stabilnego mocowania.

Cechy i korzyści

• Mocowanie wielokrotne – pozwala na zamocowanie kilku narzędzi, co skraca czas przezbrojenia i zwiększa elastyczność obróbki.
• Standard VDI 30 – kompatybilność z imakami narzędziowymi przystosowanymi do oprawek VDI, ułatwia integrację z istniejącą maszyną.
• Kształt D1 – dopasowanie do odpowiedniej geometrii imaka zapewnia stabilność i poprawną pozycję narzędzi.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu i mniejsze zużycie, co ogranicza koszty serwisu i wymian.
• Otwór doprowadzający chłodziwo – umożliwia podawanie cieczy chłodząco–smarującej bezpośrednio do strefy skrawania, poprawiając trwałość narzędzi i jakość powierzchni obrabianej.
• Wykonanie wg DIN 69880 – zgodność z normą sprzyja powtarzalności ustawień i ułatwia dobór kompatybilnych elementów systemu.

Zastosowanie

Uchwyt przeznaczony jest do pracy w tokarkach CNC oraz konwencjonalnych, wyposażonych w imaki narzędziowe systemu VDI 30. Sprawdzi się w produkcji seryjnej i małoseryjnej, w obróbce detali toczonych wymagających szybkiej zmiany narzędzi oraz przy konfiguracjach, gdzie potrzebne jest jednoczesne mocowanie kilku narzędzi skrawających w jednym uchwycie.

Specyfikacja techniczna

• Rozmiar: 30x20mm
• Średnica chwytu: 30 mm
• Uchwyt: VDI 30
• Wersja: z mocowaniem wielokrotnym
• B1: 35 mm
• B2: 17 mm
• B4: 23 mm
• L1: 42 mm
• L2: 60 mm
• Kształt: D1
• Norma wykonania: DIN 69880
• Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
• Chłodzenie: z otworem doprowadzającym chłodziwo
