Uchwyt narzędziowy VDI z mocowaniem wielokrotnym 40x25 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

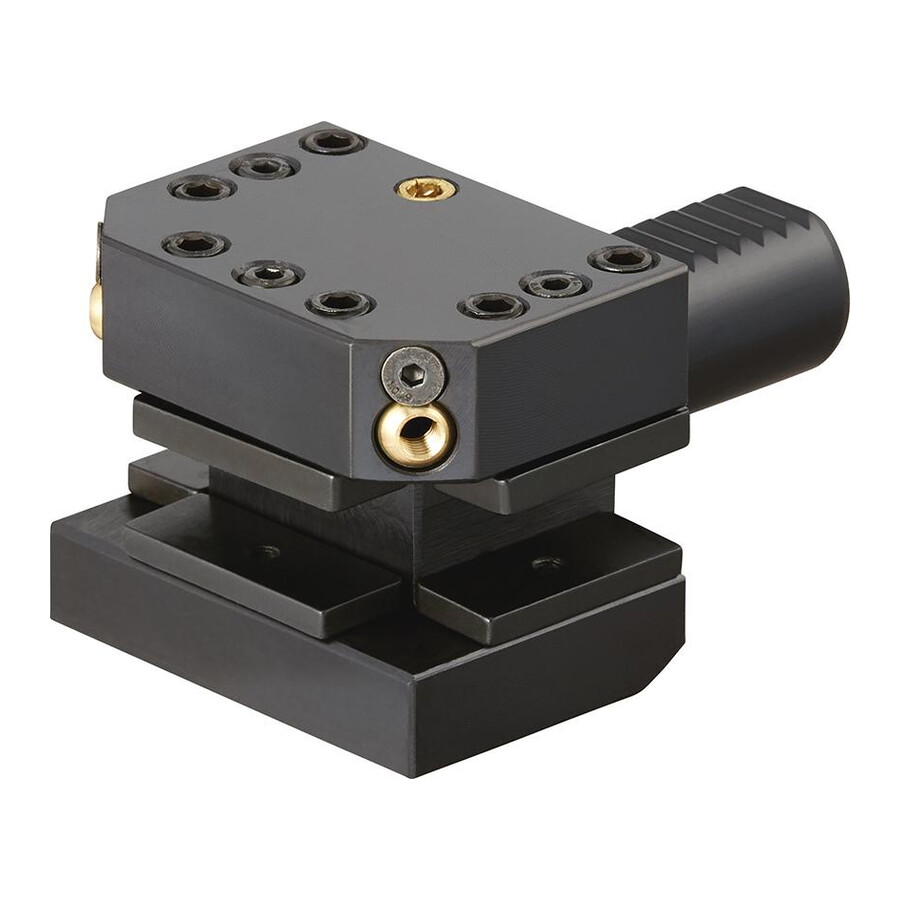

Uchwyt narzędziowy z mocowaniem wielokrotnym VDI 40x25mm Fortis
Specjalistyczny uchwyt do mocowania narzędzi na oprawkach VDI umożliwiający mocowanie wielokrotne, przeznaczony do tokarek CNC i automatów tokarskich wyposażonych w system uchwytów VDI. Rozwiązanie skierowane do działów utrzymania ruchu, technologów oraz narzędziowni, które potrzebują stabilnego i powtarzalnego mocowania narzędzi.
Cechy i korzyści
- Mocowanie wielokrotne – pozwala na zamocowanie kilku narzędzi, co skraca czas przezbrojeń i zwiększa elastyczność oprzyrządowania.
- System VDI 40 – kompatybilność z imakami narzędziowymi opartymi na standardzie VDI 40 ułatwia integrację z istniejącymi maszynami.
- Kształt D1 – dopasowanie do głowic rewolwerowych zgodnych z określonym kształtem zabieraka, co poprawia sztywność mocowania.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zapewnia stabilne osadzenie w imaku i wysoką powtarzalność położenia narzędzia, ograniczając błędy ustawienia.
- Otwór doprowadzający chłodziwo – umożliwia doprowadzenie chłodziwa bezpośrednio do strefy skrawania, co wydłuża trwałość narzędzi skrawających i poprawia jakość obróbki.
- Zgodność z DIN 69880 – ułatwia dobór i wymianę uchwytów w standardowych systemach narzędziowych.
Zastosowanie
Uchwyt przeznaczony do pracy w tokarkach CNC, centrach tokarskich oraz automatach tokarskich wyposażonych w imaki VDI 40, w szczególności tam, gdzie wymagane jest szybkie przezbrajanie i możliwość mocowania kilku narzędzi na jednej pozycji. Stosowany w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu do optymalizacji oprzyrządowania tokarskiego.
Specyfikacja techniczna
- Rozmiar: 40x25mm
- Średnica chwytu: 40 mm
- Uchwyt: VDI 40
- Wersja: uchwyt narzędziowy z mocowaniem wielokrotnym
- B1: 42.5 mm
- B2: 21 mm
- B4: 25.5 mm
- L1: 50 mm
- L2: 72 mm
- Kształt: D1
- Norma: DIN 69880
- Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
- Otwór doprowadzający chłodziwo: tak
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt narzędziowy VDI?
Uchwyt jest przeznaczony do systemu VDI 40, z kształtem D1 zgodnym z DIN 69880.
Czy uchwyt umożliwia mocowanie kilku narzędzi jednocześnie?
Tak, jest to wersja uchwytu narzędziowego z mocowaniem wielokrotnym.
Czy w uchwycie jest doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Jakie są główne wymiary uchwytu narzędziowego VDI 40x25mm?
Rozmiar uchwytu to 40x25mm, średnica chwytu 40 mm, a wymiarowe parametry to m.in. B1 42.5 mm, B2 21 mm, B4 25.5 mm, L1 50 mm, L2 72 mm.
Dane techniczne
| B1 [mm] | 42.5 |
| B2 [mm] | 21 |
| Rozmiar | 40x25mm |
| B4 [mm] | 25.5 |
| Wersja | uchwyt narzędziowy z mocowaniem wielokrotnym |
| L2 [mm] | 72 |
| Średnica chwytu [mm] | 40 |
| Kształt | D1 |
| Uchwyt | VDI 40 |
| L1 [mm] | 50 |
