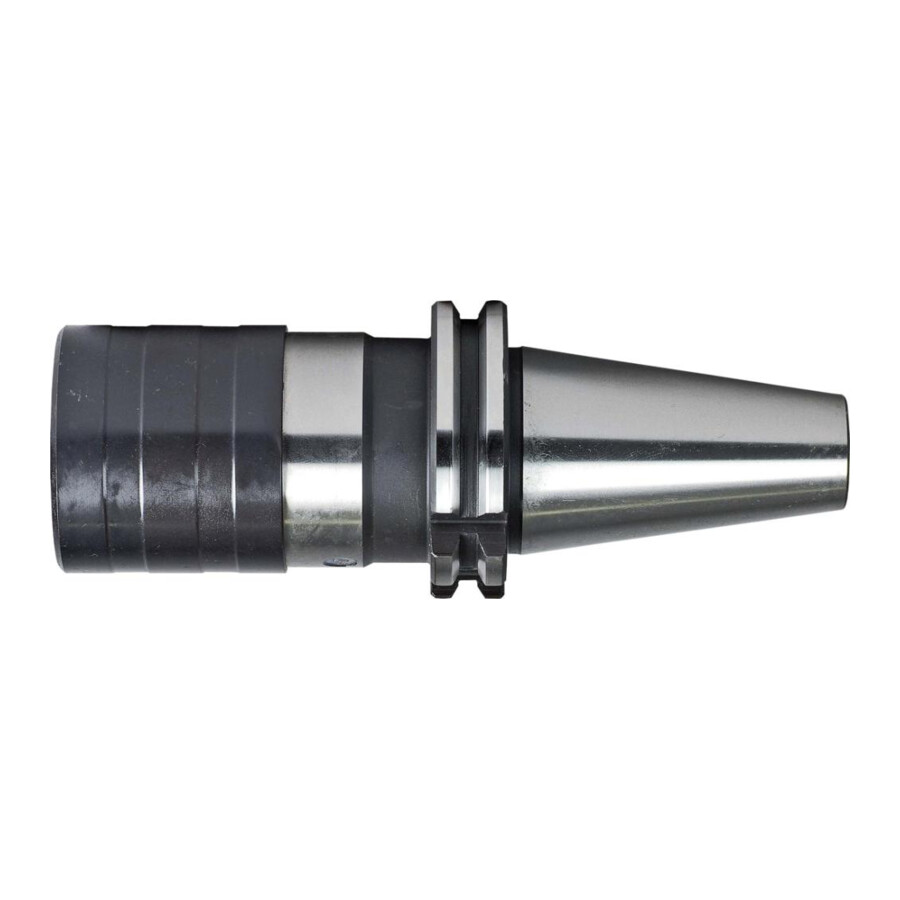

Uchwyt szybkomienny do gwintowania SK50 M6-M20 Fortis

Uchwyt szybkomocujący do gwintowania SK 50 M6–M20 Fortis

Profesjonalna oprawka szybkomocująca przeznaczona do gwintowania w zakresie określonym parametrami technicznymi, dedykowana do mocowania gwintowników na maszynach z oprawką SK 50. Rozwiązanie kierowane do narzędowni, działów utrzymania ruchu oraz zakładów produkcyjnych, gdzie liczy się stabilne mocowanie i sprawna wymiana narzędzia.

Cechy i korzyści

• Standard ISO 7388-1 (DIN 69871), kształt A – kompatybilność z popularnymi centrami obróbczymi i obrabiarkami wyposażonymi w odpowiednie wrzeciono, co ułatwia integrację z istniejącym parkiem maszynowym.
• Chwyt ze stożkiem niesamohamownym – pewne, powtarzalne mocowanie w oprawce SK 50 ogranicza ryzyko poślizgu i poprawia bezpieczeństwo pracy oraz jakość gwintu.
• Elastyczna kompensacja długości – redukcja obciążeń na gwintowniku podczas gwintowania pozwala ograniczyć ryzyko jego uszkodzenia i zmniejszyć koszty wymiany narzędzi.
• Zakres gwintowników M6–M20 – możliwość obsługi kilku najczęściej stosowanych średnic gwintów metrycznych upraszcza dobór osprzętu w produkcji seryjnej i jednostkowej.
• Średnica zewnętrzna 55 mm – kompaktowa konstrukcja ułatwia stosowanie uchwytu w gniazdach o ograniczonej przestrzeni roboczej.
• Długość wysięgu 97 mm – zoptymalizowana długość wspiera sztywność układu narzędzie–uchwyt, co sprzyja stabilnemu gwintowaniu.

Zastosowanie

Uchwyt przeznaczony jest do pracy z gwintownikami w zakresie M6–M20 na obrabiarkach wyposażonych w oprawkę SK 50 zgodną ze standardem ISO 7388-1 (DIN 69871), kształt A. Sprawdza się w produkcji mechanicznej, obróbce części maszyn oraz w działach utrzymania ruchu, gdzie wymagane jest powtarzalne gwintowanie otworów przy jednoczesnej ochronie narzędzia dzięki elastycznej kompensacji długości.

Specyfikacja techniczna

• Przeznaczenie: Dla gwintownika M6–M20
• Rozmiar: FE2/FES2
• Średnica zewnętrzna: 55 mm
• Uchwyt: SK 50
• Długość wysięgu: 97 mm
• Norma / wykonanie: ISO 7388-1 (DIN 69871), kształt A
• Rodzaj chwytu: Stożek niesamohamowny
