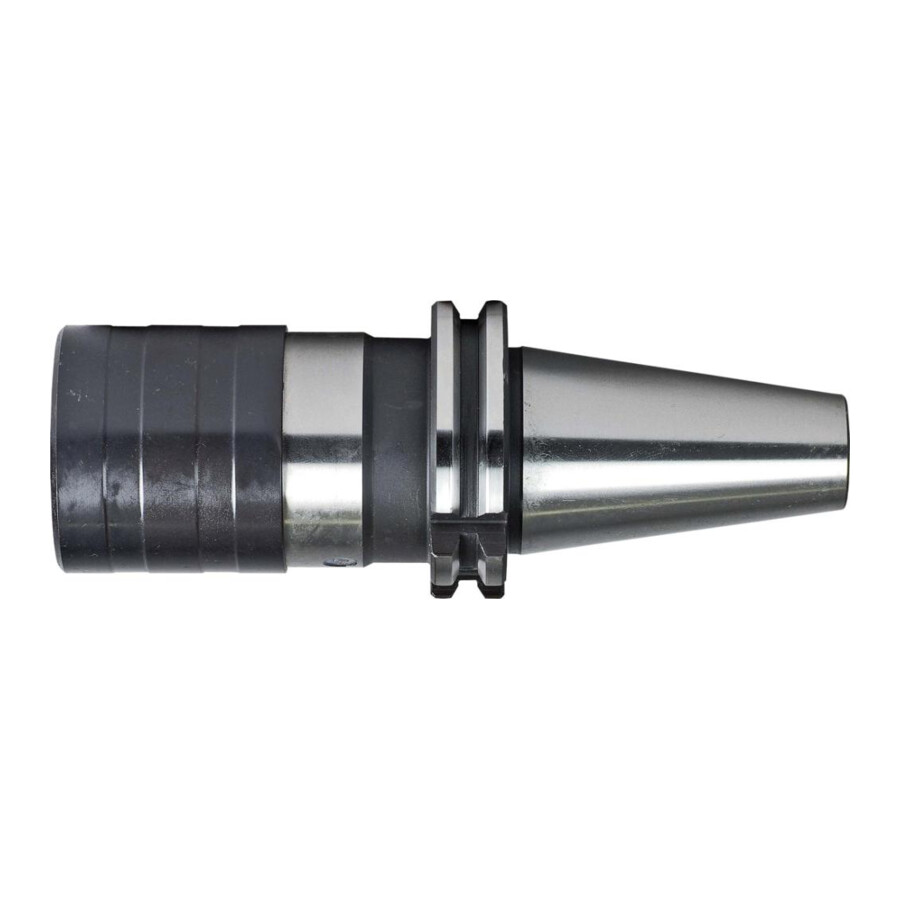

Uchwyt szybkowymienny do gwintowania SK 50 M14–M33 Fortis
Profesjonalna oprawka do szybkowymiennego mocowania gwintowników w systemie stożka SK, przeznaczona do obróbki gwintów w zakresie podanym w specyfikacji. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych korzystających z oprawek zgodnych z ISO 7388-1 / DIN 69871, kształt A.
Cechy i korzyści
- Szybkowymienne mocowanie gwintowników – skraca czas przezbrojenia maszyny i wymiany narzędzia, co zwiększa efektywność pracy na obrabiarkach CNC i konwencjonalnych.
- Zgodność z ISO 7388-1 (DIN 69871), kształt A – umożliwia stosowanie uchwytu w standardowych wrzecionach maszyn z oprawkami typu SK używanymi w produkcji seryjnej i jednostkowej.
- Stożek niesamohamowny – ułatwia montaż i demontaż uchwytu ze wrzeciona, ograniczając przestoje podczas wymiany oprawek.
- Elastyczna kompensacja długości – pozwala na kompensację odchyłek osiowych, co zmniejsza obciążenia gwintownika i redukuje ryzyko jego uszkodzenia.
- Zakres gwintowników M14–M33 – obejmuje popularne rozmiary stosowane w cięższych operacjach gwintowania, co zwiększa uniwersalność zastosowania jednej oprawki.
- Wysięg 140 mm – umożliwia obróbkę gwintów w trudno dostępnych miejscach oraz w głębszych gniazdach.
Zastosowanie
Uchwyt przeznaczony jest do mocowania gwintowników w zakresie M14–M33 w procesach gwintowania na obrabiarkach wyposażonych w chwyt SK 50. Sprawdza się w produkcji elementów maszyn, konstrukcji stalowych, części zamiennych oraz w działach utrzymania ruchu, gdzie wymagana jest szybka wymiana narzędzi i stabilne prowadzenie gwintownika w otworze.
Specyfikacja techniczna
- Przeznaczenie: uchwyt narzędziowy, wiertarski dla gwintownika
- Zakres gwintowników: M14–M33
- Rozmiar: FE3/FES3
- Średnica zewnętrzna: 78 mm
- Uchwyt: SK 50
- Długość wysięgu: 140 mm
- Norma: ISO 7388-1 (DIN 69871), kształt A
- Rodzaj stożka: niesamohamowny
- Funkcja: elastyczna kompensacja długości
Najczęściej zadawane pytania
Do jakich gwintowników pasuje ten uchwyt szybkowymienny?
Uchwyt jest przeznaczony dla gwintowników w zakresie M14–M33, zgodnie z podanym zakresem w specyfikacji.
Jaki chwyt wrzeciona jest wymagany do tej oprawki do gwintowania?
Oprawka jest przystosowana do chwytu SK 50, zgodnie z normą ISO 7388-1 (DIN 69871), kształt A.
Czy uchwyt posiada kompensację długości przy gwintowaniu?
Tak, oprawka ma elastyczną kompensację długości, co wspiera bezpieczne prowadzenie gwintownika.
Jaka jest średnica zewnętrzna i wysięg tego uchwytu do gwintowania?
Średnica zewnętrzna wynosi 78 mm, a długość wysięgu 140 mm.
Dane techniczne
| Rozmiar | FE3/FES3 |
| Średnica zewnętrzna [mm] | 78 |
| Uchwyt | SK 50 |
| Dla gwintownika | M14–M33 |
| Długość wysięgu [mm] | 140 |
