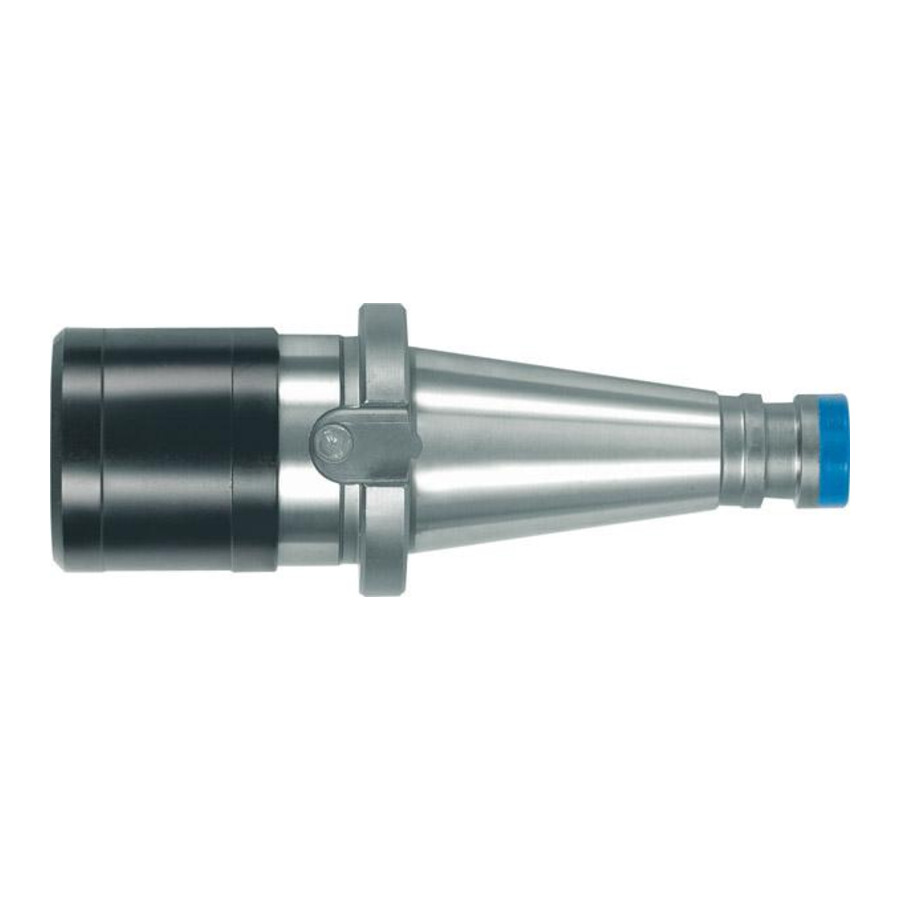

Uchwyt szybkowymienny do gwintowników SK40 M14-33 Fortis

Uchwyt szybkowymienny do gwintowania M14–M33 SK 40 Fortis

Oprawka przeznaczona do szybkiej wymiany gwintowników w zakresie podanych rozmiarów, wyposażona w stożkowy chwyt maszynowy. Rozwiązanie skierowane do zakładów obróbki skrawaniem, narzędziowni oraz działów utrzymania ruchu poszukujących stabilnego mocowania narzędzi do gwintowania.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – łatwa integracja z istniejącymi wrzecionami i maszynami przystosowanymi do tego standardu.
• Chwyt ze stożkiem niesamohamownym – pewne osadzenie w wrzecionie oraz sprawny demontaż uchwytu, co skraca czasy przezbrojeń.
• Elastyczna kompensacja długości – lepsze dopasowanie do rzeczywistych warunków pracy i redukcja obciążeń gwintownika, co przekłada się na stabilniejszy proces gwintowania.
• Zakres M14–M33 – możliwość obsługi kilku typowych średnic gwintowników przy użyciu jednej oprawki, co ogranicza liczbę potrzebnych uchwytów.
• Chwyt SK 40 – kompatybilność z popularnymi wrzecionami maszyn obróbczych, co ułatwia zastosowanie w różnych centrach obróbkowych.
• Zewnętrzna średnica 78 mm – kompaktowa konstrukcja umożliwiająca pracę w ograniczonej przestrzeni roboczej głowicy lub wrzeciona.

Zastosowanie

Uchwyt narzędziowy do gwintowników przeznaczony do operacji gwintowania w maszynach wyposażonych w oprawki typu SK 40 i zgodnych z DIN 2080 kształt A. Stosowany w obróbce skrawaniem w zakładach produkcyjnych, warsztatach mechanicznych oraz narzędziowniach do wykonywania gwintów w zakresie rozmiarów M14–M33 przy użyciu odpowiednich gwintowników.

Specyfikacja techniczna

• Rodzaj uchwytu: uchwyt narzędziowy, wiertarski dla gwintownika
• Zakres gwintowników: M14–M33
• Średnica zewnętrzna: 78 mm
• Chwyt: SK 40
• Długość wysięgu: 143 mm
• Norma/wykonanie: DIN 2080 kształt A
• Chwyt stożkowy: stożek niesamohamowny
• Kompensacja długości: elastyczna kompensacja długości
