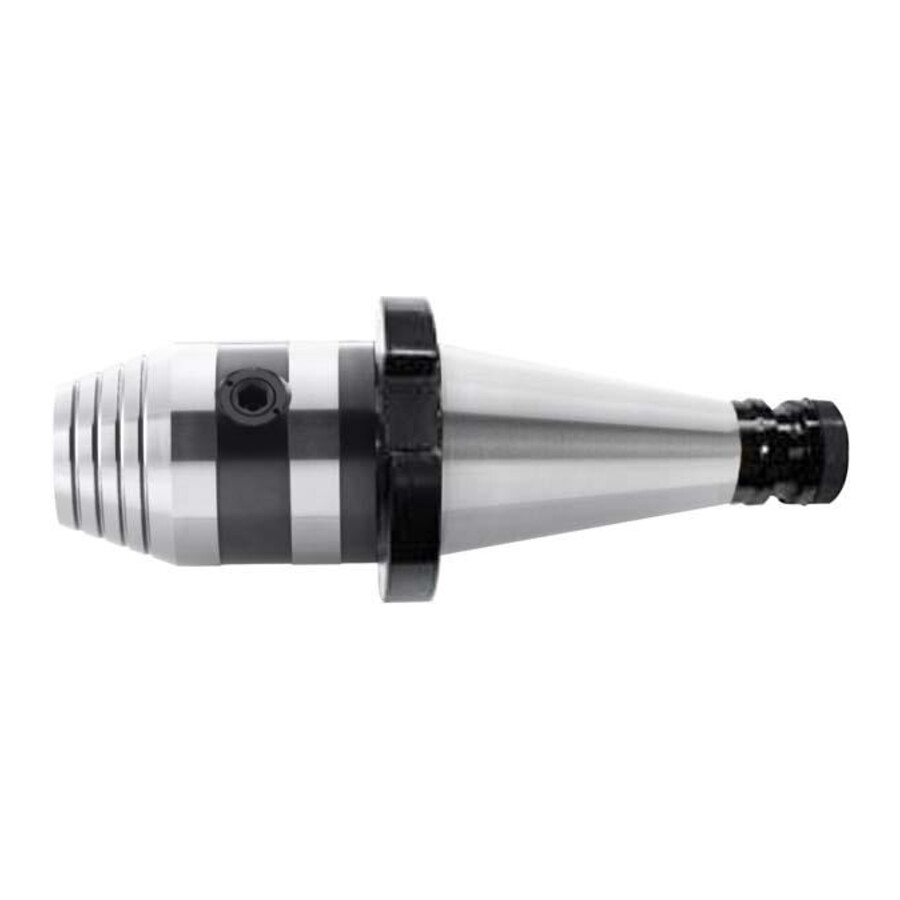

Uchwyt wiertarski krótki prawo-/lewobieżny 1,5-16 mm SK40 Fortis

Uchwyt wiertarski CNC krótki prawo-/lewobieżny 1,5–16 SK 40 Fortis

Precyzyjny uchwyt wiertarski do centrów obróbczych i frezarek CNC, przystosowany do pracy z obrotami prawymi i lewymi. Przeznaczony do mocowania narzędzi z chwytem cylindrycznym w procesach wiercenia wymagających stabilności, powtarzalności i kontroli bicia.

Cechy i korzyści

• Wykonanie krótkie – zmniejszona długość mocowania ogranicza ugięcia i poprawia sztywność układu narzędzie–uchwyt, co przekłada się na dokładność otworów.
• Do obrotów prawych i lewych – jeden uchwyt obsługuje oba kierunki obrotów, co ułatwia konfigurację wrzeciona i redukuje liczbę oprawek w magazynie narzędzi.
• Stożek SK 40 wg ISO 7388-1 (DIN 69871) kształt A – standardowe mocowanie do popularnych obrabiarek CNC, co upraszcza integrację z istniejącym parkiem maszynowym.
• Twardość 58 ± 2 HRC i minimalna głębokość hartowania 0,5 mm – wysoka odporność powierzchni roboczych na zużycie, co wydłuża czas eksploatacji uchwytu.
• Bicie promieniowe ≤ 0,005 mm – wysoka precyzja prowadzenia narzędzia ogranicza ryzyko powstawania stożkowatości i poprawia jakość wykończenia otworów.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – przystosowanie do pracy przy wysokich prędkościach obrotowych zmniejsza wibracje i obciążenia wrzeciona.

Zastosowanie

Uchwyt przeznaczony jest do zastosowań w obróbce skrawaniem na obrabiarkach CNC z mocowaniem stożkowym SK 40, w szczególności w zakładach obróbki metali, narzędziowniach oraz działach utrzymania ruchu. Sprawdza się przy wierceniu z wykorzystaniem wierteł z chwytem cylindrycznym w szerokim zakresie średnic, zarówno przy obrotach prawych, jak i lewych, wszędzie tam, gdzie wymagana jest powtarzalność, stabilność mocowania oraz kontrolowane bicie promieniowe.

Specyfikacja techniczna

• Typ: uchwyt wiertarski CNC krótki, do obrotów prawych i lewych
• Norma mocowania: ISO 7388-1 (DIN 69871), kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: ≤ 0,005 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Przeznaczenie: do mocowania narzędzi z chwytem cylindrycznym
• Stożek zewnętrzny: SK 40
• Średnica zewnętrzna: 50 mm
• Wersja: prawo-/lewobieżny
• Długość A: 95 mm
• Zakres pracy: 1,5–16 mm
