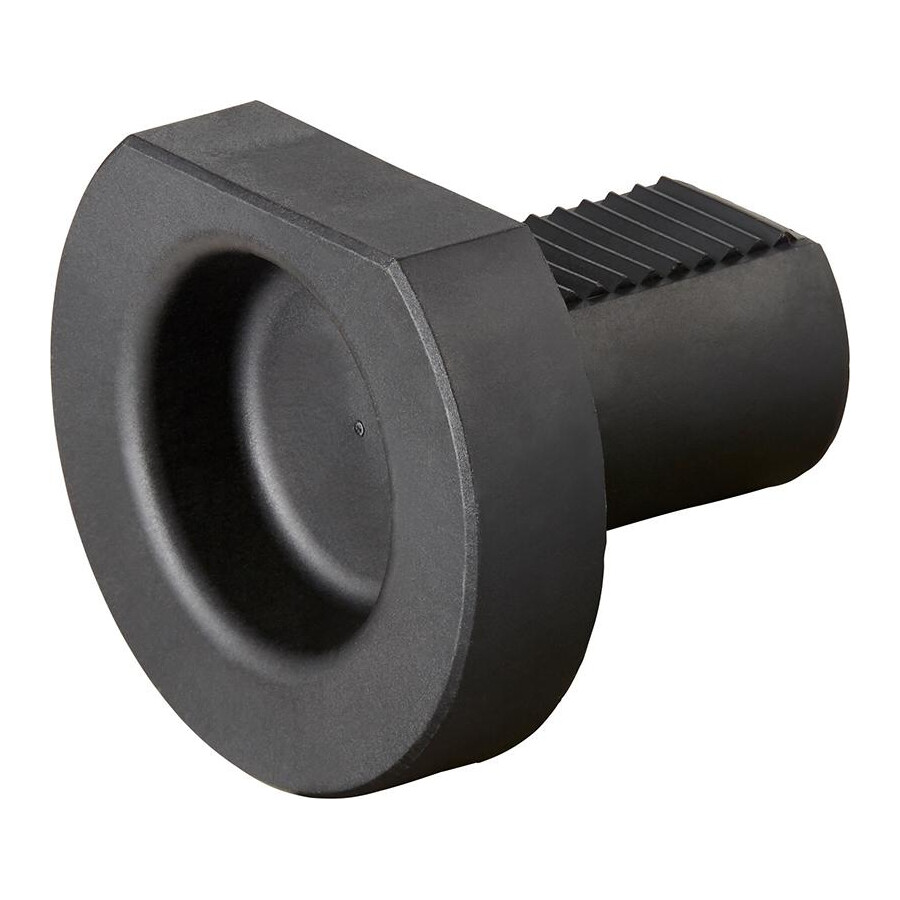

Zaślepka VDI Z2 z tworzywa sztucznego 30 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Zaślepka VDI z tworzywa sztucznego Z2 30 mm Fortis
Element montażowy przeznaczony do zaślepiania gniazd i uchwytów VDI w systemach narzędziowych, szczególnie w obrabiarkach CNC. Chroni powierzchnie bazowe i przestrzenie montażowe przed niepożądanymi czynnikami w środowisku produkcyjnym.
Cechy i korzyści
- Standard DIN 69880 – kompatybilność z uchwytami narzędziowymi VDI stosowanymi w typowych głowicach rewolwerowych, co ułatwia integrację z istniejącym parkiem maszynowym.
- Kształt Z2 – dopasowanie geometryczne do przewidzianych gniazd, co poprawia skuteczność uszczelnienia i stabilność w uchwycie.
- Wykonanie z tworzywa sztucznego – ograniczenie ryzyka uszkodzeń gniazda VDI oraz narzędzi, a także mniejsze ryzyko korozji elementu zaślepiającego.
- Ochrona przed zanieczyszczeniami i chłodziwem – zmniejszenie zużycia gniazd narzędziowych, co przekłada się na rzadsze przeglądy i niższe koszty utrzymania ruchu.
- Chwyt cylindryczny – szybki montaż i demontaż w uchwycie VDI, co pozwala na sprawne przezbrajanie stanowiska bez dodatkowych narzędzi.
Zastosowanie
Stosowana głównie w uchwytach narzędziowych VDI 30 w obrabiarkach CNC, głowicach rewolwerowych oraz oprawkach tokarskich, gdzie wymagane jest czasowe lub stałe zamknięcie wolnych gniazd. Sprawdza się w środowisku produkcyjnym, w którym występują chłodziwa i wióry, ograniczając przedostawanie się zanieczyszczeń do wnętrza uchwytów i gniazd mocujących.
Specyfikacja techniczna
- Uchwyt: VDI 30
- Rozmiar: 30
- Kształt: Z2
- Wersja: z tworzywa sztucznego
- Długość [mm]: 71
- L1 [mm]: 71
- L2 [mm]: 16
- Średnica chwytu [mm]: 30
- Średnica zewnętrzna [mm]: 68
- D3 [mm]: 68
- Wysokość [mm]: 28
- H1 [mm]: 28
- Norma: DIN 69880
Najczęściej zadawane pytania
Do jakiego uchwytu pasuje ta zaślepka VDI?
Element jest przeznaczony do uchwytów VDI 30, zgodnie z normą DIN 69880.
Z jakiego materiału wykonana jest zaślepka VDI Z2 30 mm?
Wersja opisana w danych jest wykonana z tworzywa sztucznego.
Jaką funkcję pełni zaślepka VDI w uchwycie narzędziowym?
Chroni gniazdo VDI przed zanieczyszczeniem i przedostawaniem się chłodziwa oraz posiada chwyt cylindryczny ułatwiający montaż.
Jakie są podstawowe wymiary tej zaślepki VDI 30?
Długość całkowita wynosi 71 mm, średnica chwytu 30 mm, a średnica zewnętrzna 68 mm, przy wysokości 28 mm.
Dane techniczne
| Średnica chwytu [mm] | 30 |
| Średnica zewnętrzna [mm] | 68 |
| Kształt | Z2 |
| Uchwyt | VDI 30 |
| Rozmiar | 30 |
| L1 [mm] | 71 |
| Długość [mm] | 71 |
| L2 [mm] | 16 |
| Wersja | z tworzywa sztucznego |
| D3 [mm] | 68 |
| Wysokość [mm] | 28 |
| H1 [mm] | 28 |
