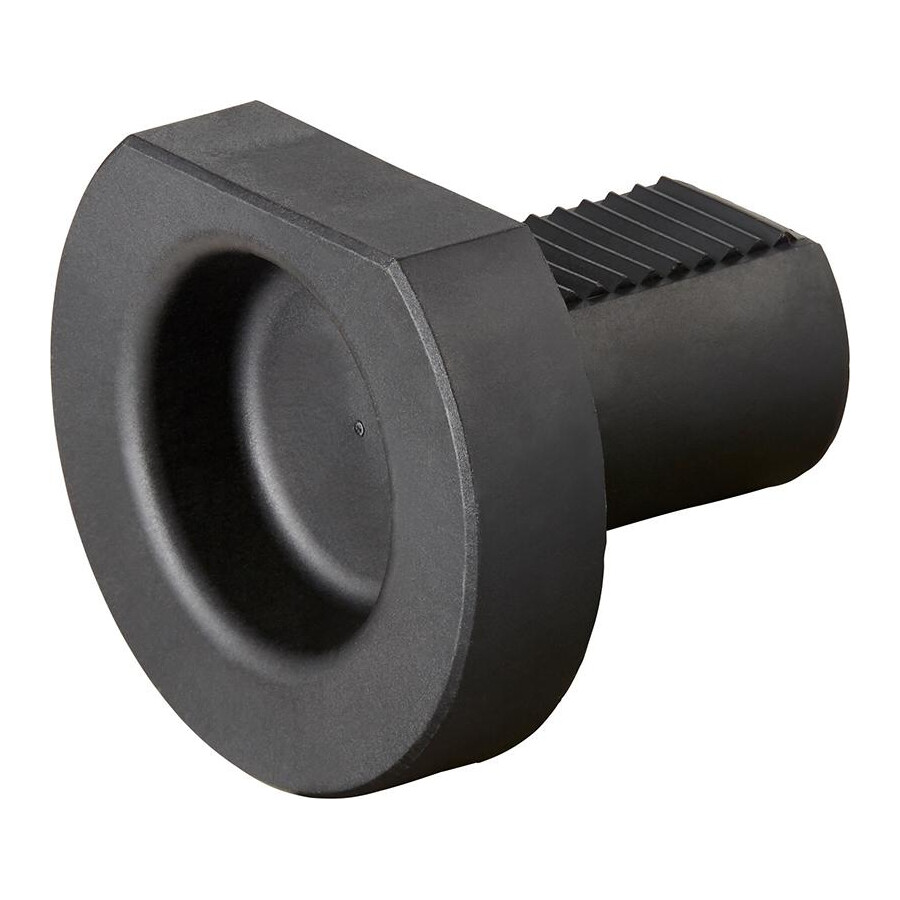

Zaślepka VDI z tworzywa sztucznego Z2 40 mm Fortis

Zaślepka VDI z tworzywa sztucznego 40 mm Fortis

Element przeznaczony do zaślepiania uchwytów VDI w oprawkach narzędziowych, chroniący gniazdo przed zanieczyszczeniami i wnikaniem chłodziwa. Rozwiązanie dedykowane dla utrzymania ruchu, narzędziowni oraz działów produkcji korzystających z uchwytów VDI w standardzie DIN 69880.

Cechy i korzyści

• Standard DIN 69880 – ułatwia dobór i integrację z istniejącymi oprawkami narzędziowymi VDI w parku maszynowym.
• Zabezpieczenie przed zanieczyszczeniami – ogranicza przedostawanie się wiórów i pyłu do gniazda, co zmniejsza ryzyko uszkodzeń mechanicznych i skraca przestoje serwisowe.
• Ochrona przed chłodziwem – redukuje wnikanie chłodziwa do uchwytu, co pomaga utrzymać stabilność pracy narzędzi i czystość oprawek.
• Wersja z tworzywa sztucznego – pozwala na szybki montaż i demontaż, sprzyja bezpiecznej obsłudze ręcznej oraz ogranicza ryzyko uszkodzenia powierzchni uchwytu.
• Chwyt cylindryczny VDI 40 – umożliwia stosowanie w powszechnie używanych uchwytach narzędziowych z rozmiarem 40, co upraszcza standaryzację na stanowiskach obróbczych.
• Kształt Z2 – dopasowany geometrycznie do określonego typu gniazda, co zapewnia pewne osadzenie zaślepki.

Zastosowanie

Stosowana do zaślepiania wolnych gniazd VDI 40 w oprawkach narzędziowych zgodnych z DIN 69880 na tokarkach i centrach obróbczych. Przydatna w działach utrzymania ruchu, w produkcji seryjnej oraz jednostkowej, wszędzie tam, gdzie konieczna jest ochrona uchwytów narzędziowych przed zanieczyszczeniami i chłodziwem podczas pracy lub postoju maszyny.

Specyfikacja techniczna

• Norma: DIN 69880
• Rozmiar: 40
• Uchwyt: VDI 40
• Wersja: z tworzywa sztucznego
• Kształt: Z2
• Długość [mm]: 83
• Średnica chwytu [mm]: 40
• Średnica zewnętrzna [mm]: 83
• D3 [mm]: 83
• H1 [mm]: 32.5
• L1 [mm]: 83
• L2 [mm]: 20
• Wysokość [mm]: 32,5
