Podkłada stożkowa 6319C, M20x21
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

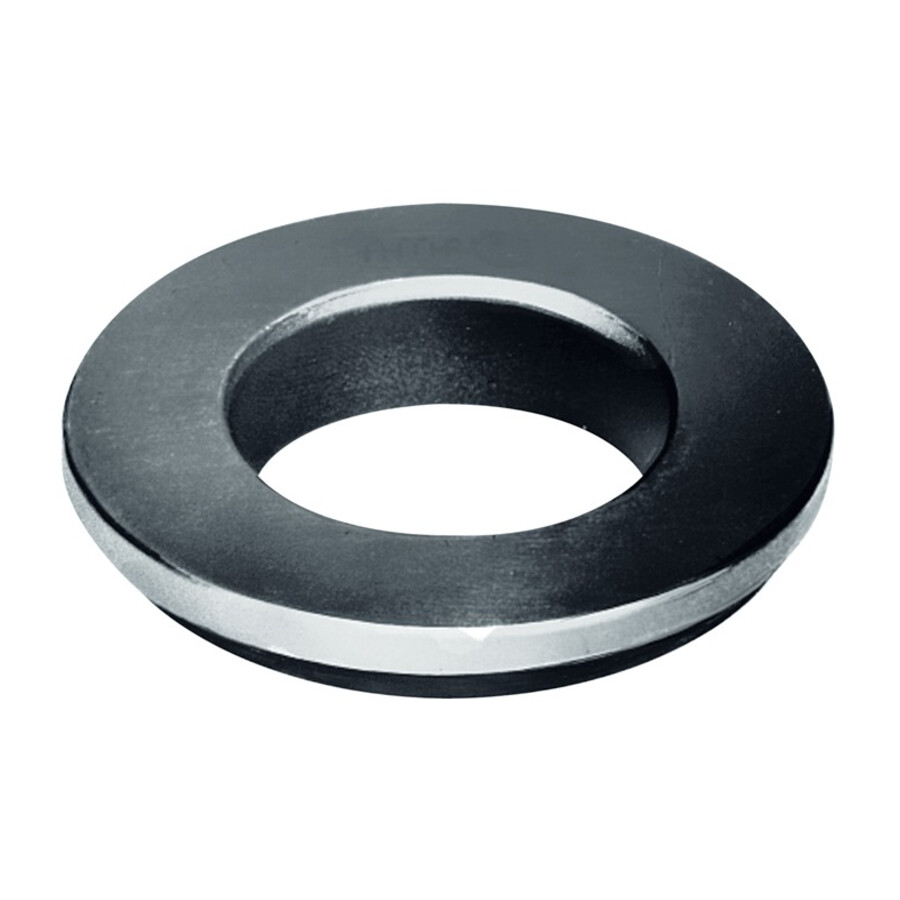

Podkładka stożkowa do śrub M20 6319C M20x21 Format
Specjalistyczna podkładka stożkowa do śrub M20 przeznaczona do zastosowań w uchwytach mocujących i dociskach, wszędzie tam, gdzie wymagane jest pewne i stabilne podparcie połączenia śrubowego. Rozwiązanie dedykowane dla konstruktorów, utrzymania ruchu oraz warsztatów narzędziowych.
Cechy i korzyści
- Kształt C – umożliwia dopasowanie do dedykowanych uchwytów mocujących i docisków, co ułatwia standaryzację elementów w fixturach.
- Hartowanie dyfuzyjne – zwiększa odporność powierzchni roboczej na zużycie, co ogranicza konieczność częstej wymiany elementów.
- Fosforanowanie – poprawia odporność na korozję powierzchniową, wspierając niezawodność połączenia w wymagającym środowisku pracy.
- Dopasowanie do śrub M20 – gwarantuje właściwe oparcie łba lub nakrętki, co wpływa na równomierne przenoszenie obciążeń.
- Geometria stożkowa – umożliwia stabilne doszczelnienie i kompensację niewielkich niedokładności ustawienia elementów mocowanych.
Zastosowanie
Element przeznaczony do układów mocowania w uchwytach, przyrządach obróbkowych oraz dociskach wykorzystujących śruby M20. Sprawdza się w aplikacjach montażowych, nastawczych i mocujących w produkcji seryjnej, warsztatach narzędziowych oraz w działach utrzymania ruchu, gdzie wymagane jest trwałe i powtarzalne pozycjonowanie detali.
Specyfikacja techniczna
- Typ: podkładka stożkowa
- Kształt: C
- Do śrub: M20
- Rozmiar: M20

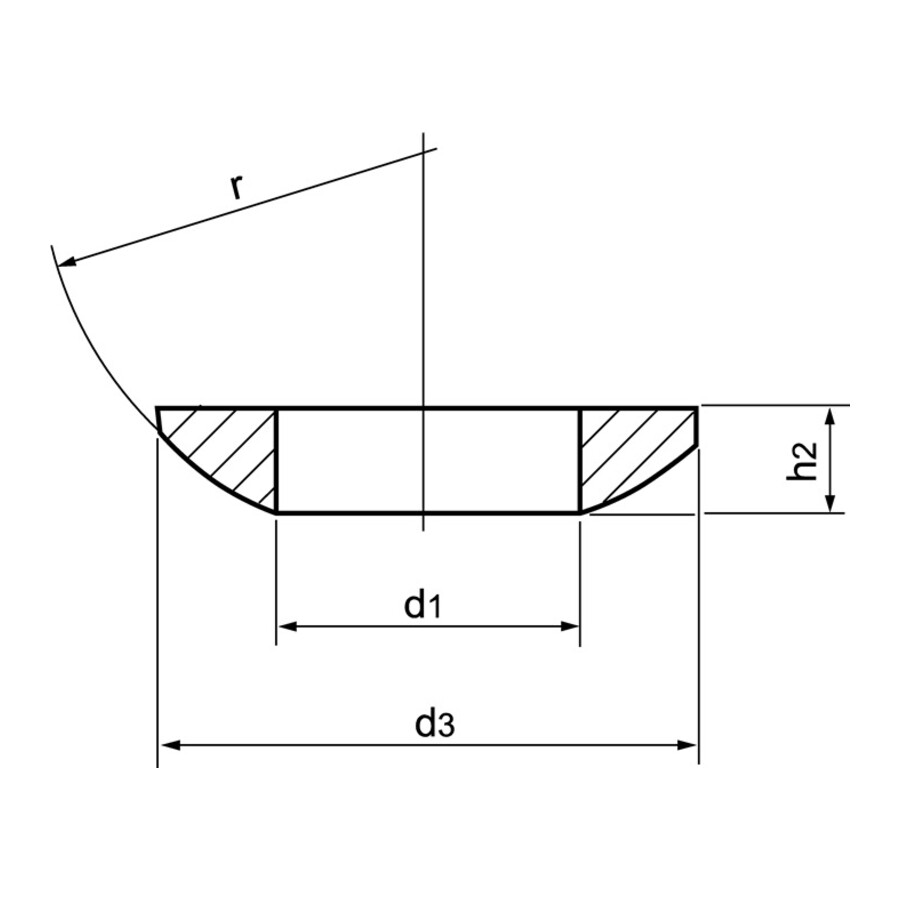

- D1 [mm]: 21
- D3 [mm]: 36
- H2 [mm]: 6.3
- R [mm]: 27
- Oznaczenie: 6319C, M20x21
- Obróbka: hartowana dyfuzyjnie
- Powłoka: fosforanowana
Najczęściej zadawane pytania
Do jakich śrub przeznaczona jest ta podkładka stożkowa?
Podkładka jest przeznaczona do śrub o rozmiarze M20.
Jakie są wymiary podkładki stożkowej 6319C M20x21?
Podkładka ma wymiary: D1 = 21 mm, D3 = 36 mm, H2 = 6.3 mm, R = 27 mm.
Czym wyróżnia się wykonanie hartowane dyfuzyjnie i fosforanowane?
Hartowanie dyfuzyjne zwiększa odporność na zużycie, a fosforanowanie stanowi ochronę powierzchni przed korozją.
Czy ta podkładka nadaje się do uchwytów mocujących i docisków?
Tak, produkt jest przeznaczony do zastosowania w uchwytach mocujących i dociskach, w połączeniu ze śrubami M20.
Dane techniczne
| R [mm] | 27 |
| Rozmiar | M20 |
| Do śrub | M20 |
| D1 [mm] | 21 |
| D3 [mm] | 36 |
| H2 [mm] | 6.3 |
