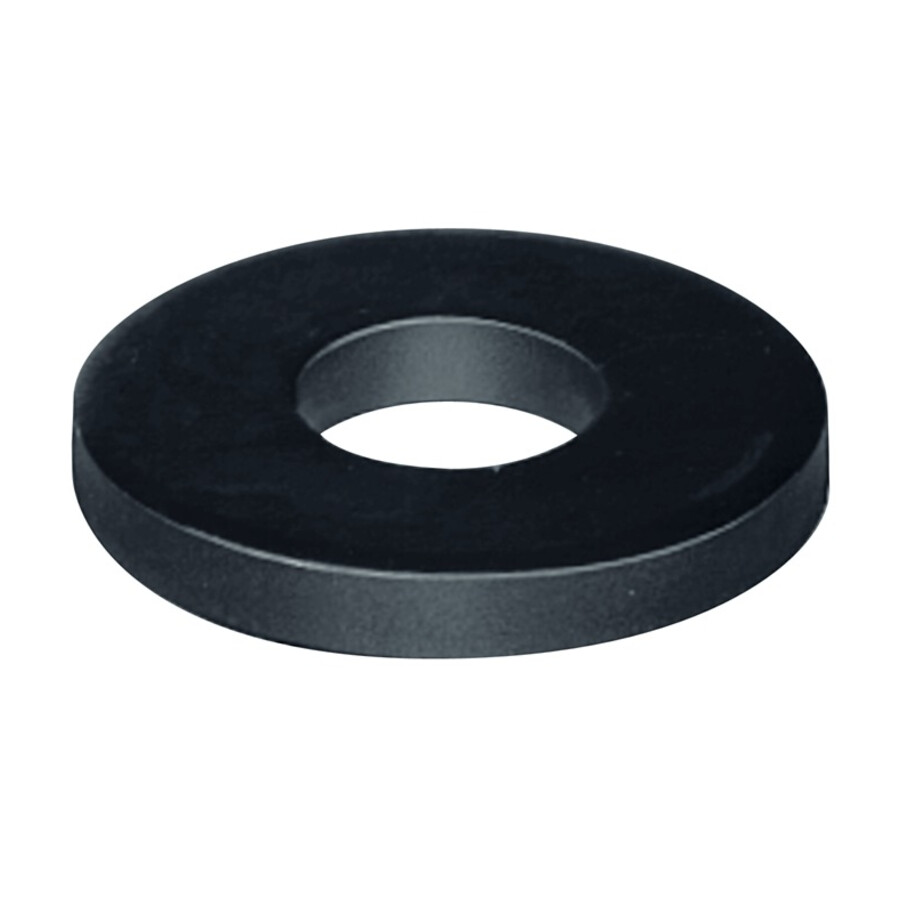

Podkładka do śrub teowych DIN6340 10,5 (M10)
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Podkładka do śrub teowych DIN 6340 M10 10,5 mm Format
Podkładka przeznaczona do współpracy ze śrubami teowymi w rozmiarze M10, stosowana w układach mocujących i dociskach maszynowych. Zapewnia stabilne podparcie połączeń śrubowych w zastosowaniach warsztatowych i produkcyjnych.
Cechy i korzyści
- Przeznaczenie do śrub M10 – ułatwia dobór elementów złącznych i skraca czas kompletacji mocowań.
- Wymiary zgodne z DIN – umożliwiają stosowanie w standardowych rozwiązaniach konstrukcyjnych i przy modernizacji istniejących oprzyrządowań.
- Tłoczona i prasowana na płasko – zapewnia równomierne przyleganie do powierzchni, co poprawia stabilność docisku.
- Ulepszana cieplnie (350 + 80 HV30) – zwiększona twardość przekłada się na mniejsze odkształcenia pod obciążeniem i dłuższą żywotność elementu.
- Otwór D 10,5 mm – dopasowany do śrub M10, co ogranicza luz i poprawia prowadzenie śruby.
- Średnica zewnętrzna D2 28 mm – powiększona powierzchnia podparcia redukuje naciski jednostkowe na element mocowany.
Zastosowanie
Podkładka stosowana w uchwytach mocujących i dociskach do śrub M10, w oprzyrządowaniu obrabiarek, przy mocowaniu detali na stołach maszynowych oraz w aplikacjach montażowych wymagających stabilnego, płaskiego podparcia śruby teowej. Sprawdza się w warsztatach mechanicznych, produkcji seryjnej oraz w działach utrzymania ruchu przy budowie i regeneracji systemów mocujących.
Specyfikacja techniczna
- Przeznaczenie: do śrub teowych
- Rozmiar gwintu: M10
- D [mm]: 10,5
- D2 [mm]: 28
- S [mm]: 4
- Norma wymiarowa: DIN 6340
- Obróbka cieplna: ulepszana cieplnie (350 + 80 HV30)
Najczęściej zadawane pytania
Do jakich śrub pasuje podkładka DIN 6340 10,5 mm?
Podkładka jest przeznaczona do śrub teowych w rozmiarze M10, co potwierdza średnica otworu D 10,5 mm oraz oznaczenie M10 w danych technicznych.
Jakie są wymiary tej podkładki do śrub teowych?

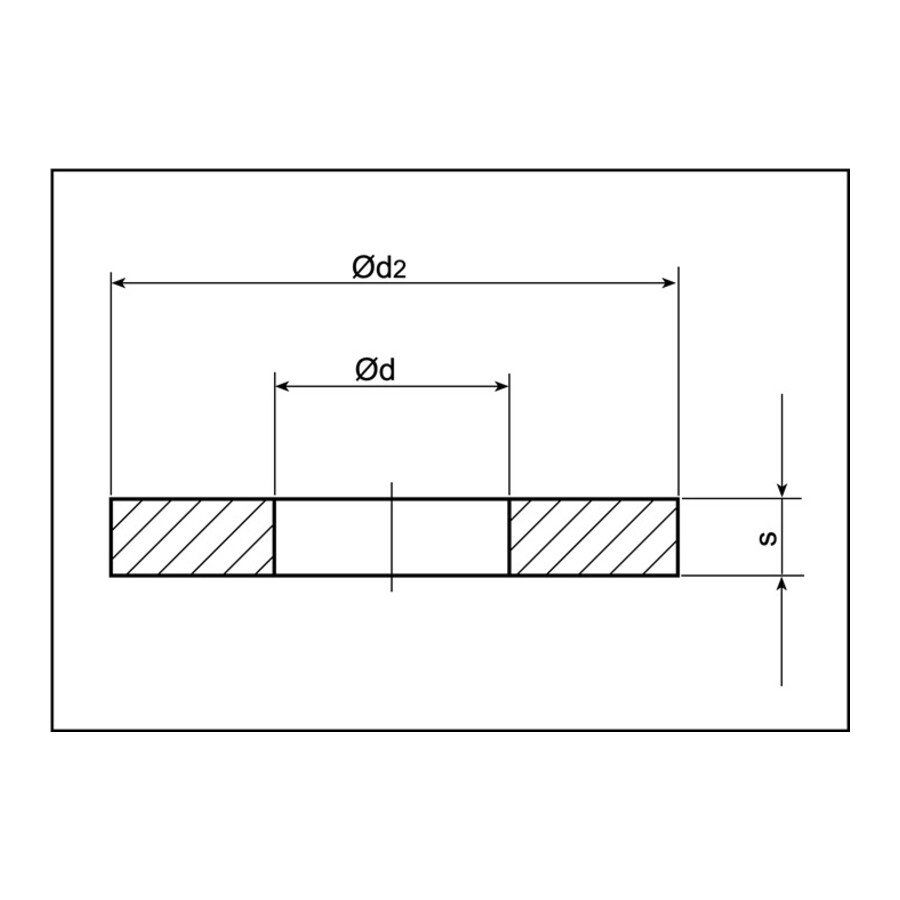

Podkładka ma średnicę otworu D 10,5 mm, średnicę zewnętrzną D2 28 mm oraz grubość S 4 mm.
Czy wymiary podkładki odpowiadają normie DIN 6340?
W opisie wskazano, że wymiary są zgodne z DIN, a produkt jest określony jako podkładka do śrub teowych DIN 6340.
Czym wyróżnia się ta podkładka w zastosowaniach mocujących i dociskach?
Element jest ulepszany cieplnie (350 + 80 HV30), tłoczony i prasowany na płasko, co zapewnia równą powierzchnię podparcia i zwiększoną odporność na odkształcenia w uchwytach mocujących i dociskach.
Dane techniczne
| Rozmiar | M10 |
| Do śrub | M10 |
| D [mm] | 10,5 |
| D2 [mm] | 28 |
| S [mm] | 4 |
