Podkładka do śrub teowych DIN6340 17,0 (M16)
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

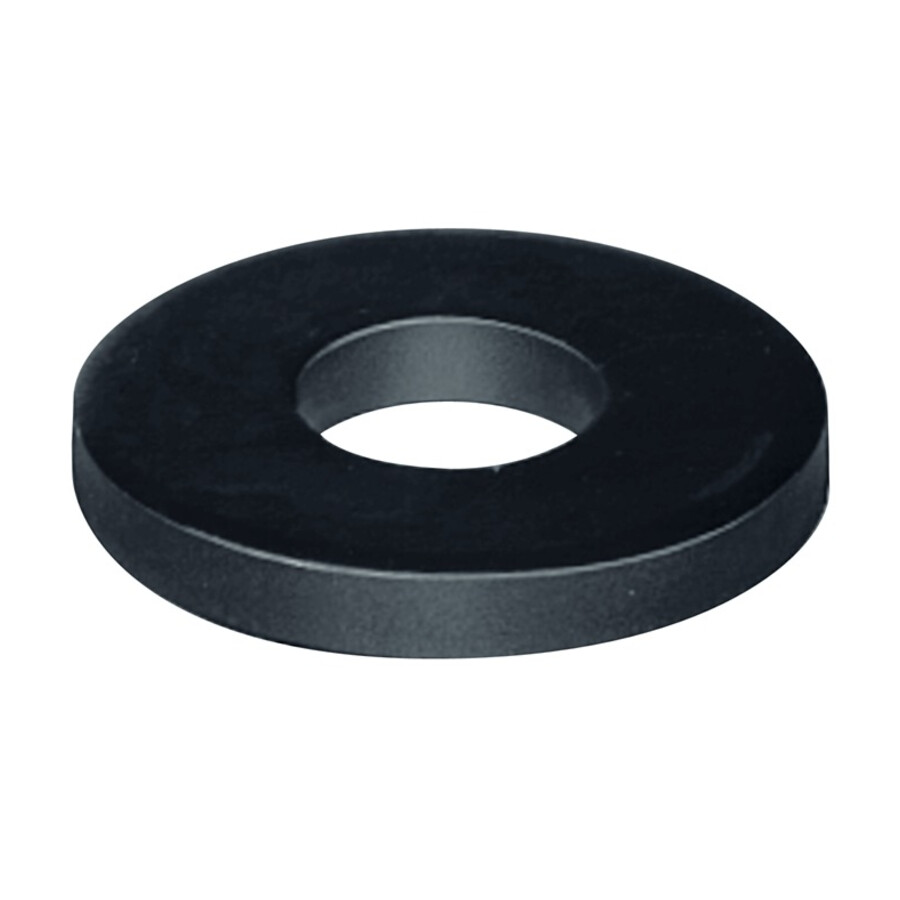

Podkładka do śrub teowych DIN 6340 M16 17,0 mm
Specjalistyczna podkładka przeznaczona do współpracy ze śrubami teowymi, stosowana w układach mocujących i dociskowych w aplikacjach warsztatowych oraz produkcyjnych. Umożliwia stabilne i powtarzalne mocowanie elementów, szczególnie w systemach z rowkami teowymi.
Cechy i korzyści
- Ulepszanie cieplne (350 + 80 HV30) – zwiększona odporność na odkształcenia i zużycie, co wydłuża żywotność elementu mocującego.
- Wymiary zgodne z DIN 6340 – pełna kompatybilność z systemami opartymi na śrubach teowych wg tej normy, co ułatwia dobór komponentów.
- Tłoczona i prasowana na płasko – zapewnia równą powierzchnię przylegania, poprawiając stabilność docisku i bezpieczeństwo zamocowania.
- Dopasowanie do śrub M16 – szybki dobór właściwego osprzętu do rowków teowych i uchwytów mocujących bez ryzyka niezgodności wymiarowej.
- Otwór D 17 mm – precyzyjne prowadzenie śruby teowej, co ogranicza luz i poprawia powtarzalność ustawień.
Zastosowanie
Podkładka stosowana jest w uchwytach mocujących i dociskach do śrub M16, szczególnie w systemach z rowkami teowymi na stołach obrabiarek, przyrządach obróbkowych oraz oprzyrządowaniu montażowym. Sprawdza się w aplikacjach, gdzie wymagane jest pewne podparcie śruby teowej i stabilny docisk elementów obrabianych lub mocowanych.

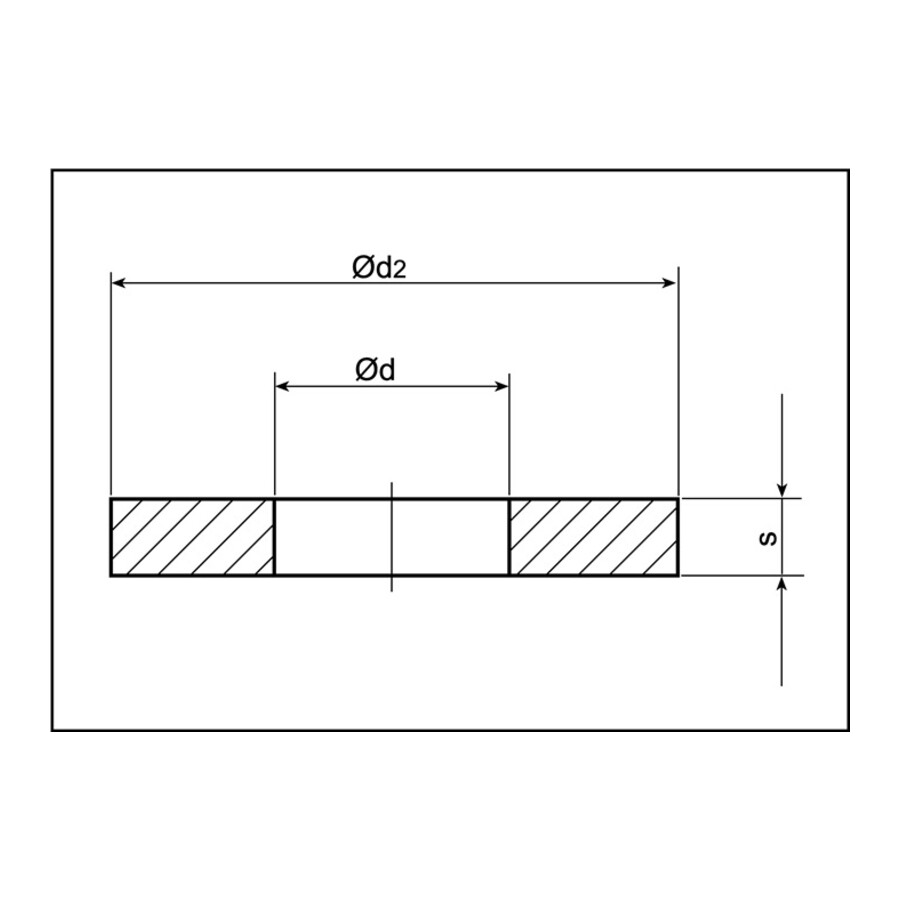

Specyfikacja techniczna
- Norma: DIN 6340
- Przeznaczenie: do śrub M16
- Rozmiar: M16
- D [mm]: 17
- D2 [mm]: 45
- S [mm]: 6
- Ulepszanie cieplne: 350 + 80 HV30
Najczęściej zadawane pytania
Do jakich śrub przeznaczona jest ta podkładka do śrub teowych?
Podkładka jest przeznaczona do współpracy ze śrubami M16 zgodnie z DIN 6340.
Jakie są wymiary podkładki do śrub teowych DIN 6340 M16?
Średnica otworu D wynosi 17 mm, średnica zewnętrzna D2 – 45 mm, a grubość S – 6 mm.
Czy podkładka nadaje się do układów mocujących i docisków?
Tak, produkt jest przeznaczony do uchwytów mocujących i docisków do śrub M16.
Jakie ma właściwości twardościowe ta podkładka?
Element jest ulepszany cieplnie, a twardość określono jako 350 + 80 HV30.
Dane techniczne
| Rozmiar | M16 |
| Do śrub | M16 |
| D [mm] | 17 |
| D2 [mm] | 45 |
| S [mm] | 6 |
