Podkładka stożkowa 6319D, M12x14,2
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

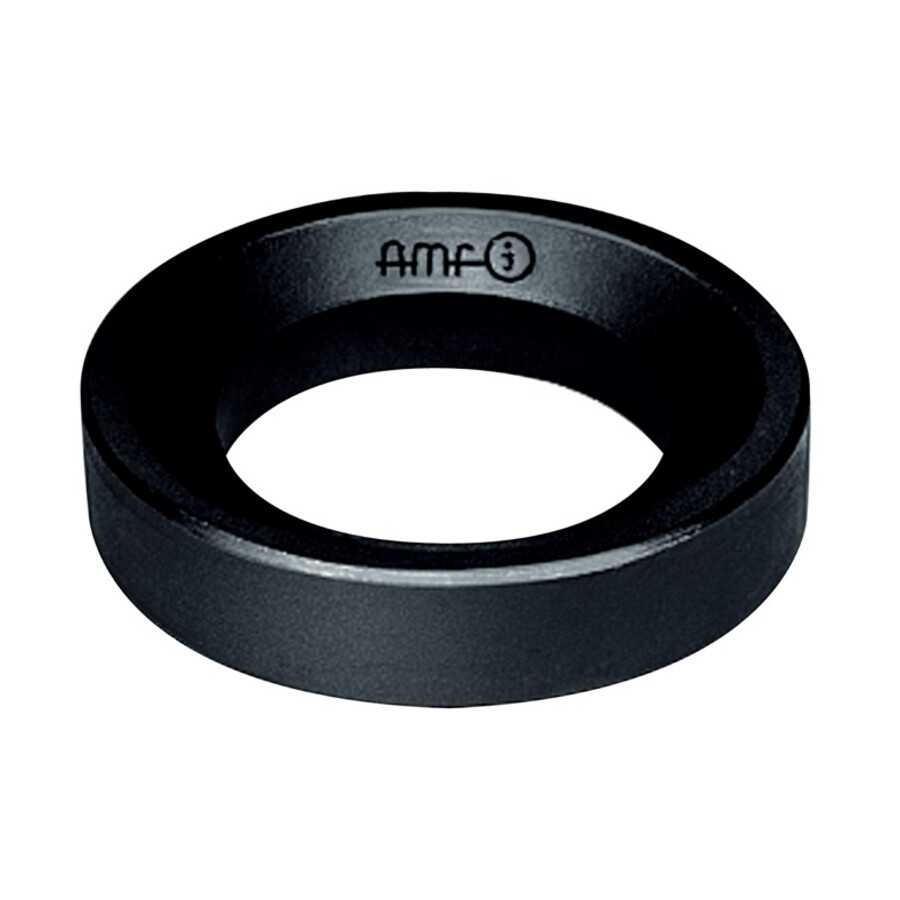

Podkładka stożkowa do śrub M12 14,2 mm 6319D
Stożkowa podkładka dystansowa typu 6319D przeznaczona jest do współpracy ze śrubami metrycznymi M12, wszędzie tam, gdzie wymagane jest pewne i powtarzalne mocowanie na płaskich powierzchniach pierścieniowych. Sprawdza się w konstrukcjach maszyn, oprzyrządowaniu produkcyjnym oraz układach mocujących.
Cechy i korzyści
- Hartowanie dyfuzyjne – zwiększa odporność powierzchni na zużycie, co ogranicza konieczność częstej wymiany elementów mocujących.
- Powłoka fosforanowana – poprawia ochronę przed korozją, co przekłada się na dłuższy okres eksploatacji w warunkach przemysłowych.
- Przystosowanie do śrub klasy 8.8 – umożliwia zastosowanie w typowych połączeniach konstrukcyjnych o podwyższonej wytrzymałości, bez ryzyka przedwczesnego odkształcenia podkładki.

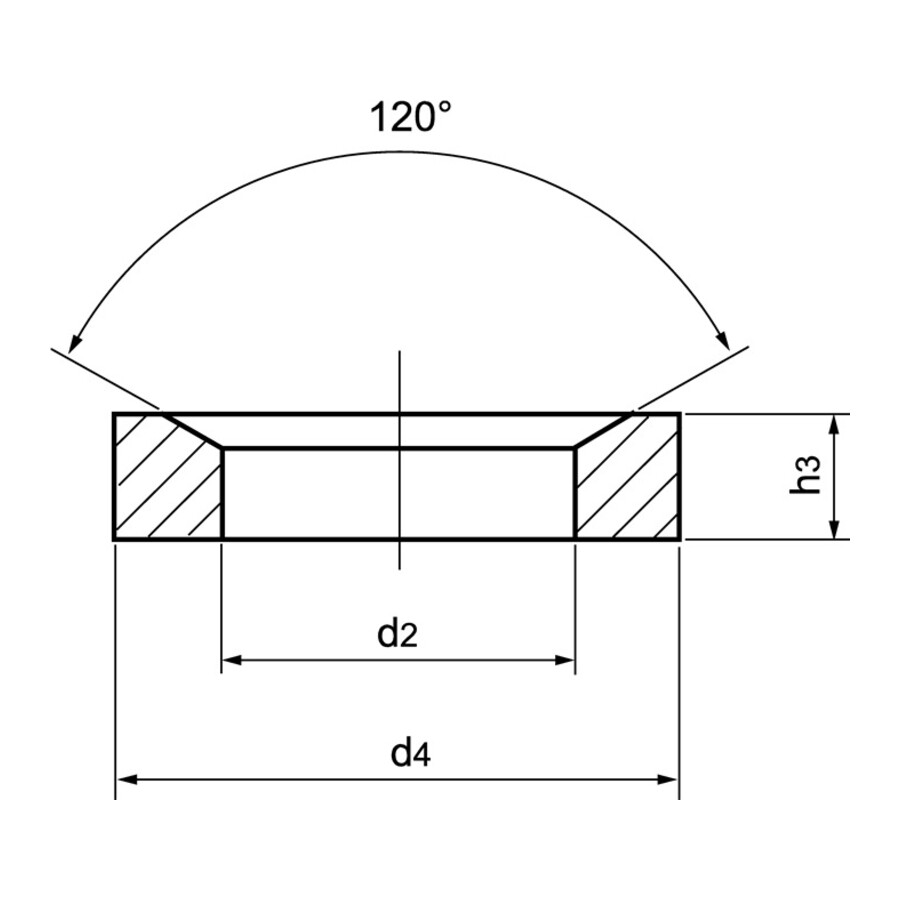

- Dokładnie zdefiniowane wymiary D2, D4, H3 – ułatwiają dobór elementu do istniejących gniazd i konstrukcji, minimalizując czas projektowania i montażu.
- Zastosowanie na płaskich zamkniętych powierzchniach pierścieniowych – zapewnia stabilne podparcie i równomierny rozkład sił, co poprawia bezpieczeństwo połączenia.
Zastosowanie
Podkładka przeznaczona jest do połączeń śrubowych z gwintem M12 w aplikacjach, gdzie wymagane jest stożkowe podparcie na płaskich, zamkniętych powierzchniach pierścieniowych – np. w uchwytach mocujących, dociskach, elementach oprzyrządowania technologicznego oraz węzłach konstrukcyjnych maszyn. Nie jest przeznaczona do otworów podłużnych, gdzie zaleca się stosowanie elementów w wykonaniu DIN 6319G.
Specyfikacja techniczna
- Typ: podkładka stożkowa 6319D
- Do śrub: M12
- Rozmiar: M12
- D2: 14,2 mm
- D4: 24 mm
- H3: 5 mm
- Obróbka: hartowana dyfuzyjnie
- Powłoka: fosforanowana
- Zastosowanie: wyłącznie na płaskich, zamkniętych powierzchniach pierścieniowych
Najczęściej zadawane pytania
Do jakich śrub przeznaczona jest ta podkładka stożkowa?
Element przeznaczony jest do śrub o gwincie M12 i klasie wytrzymałości odpowiadającej 8.8.
Czy podkładkę można stosować w otworach podłużnych?
Nie, produkt jest przeznaczony wyłącznie do płaskich, zamkniętych powierzchni pierścieniowych. Do otworów podłużnych zaleca się wykonanie DIN 6319G.
Jakie są wymiary tej podkładki stożkowej 6319D?
Podkładka ma wymiary: D2 = 14,2 mm, D4 = 24 mm oraz H3 = 5 mm.
Jakie obróbki powierzchni zastosowano w tej podkładce?
Produkt jest hartowany dyfuzyjnie i fosforanowany.
Dane techniczne
| Do śrub | M12 |
| D2 [mm] | 14.2 |
| D4 [mm] | 24 |
| H3 [mm] | 5 |
| Rozmiar | M12 |
