Podkładka stożkowa 6319D M20x23,2 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

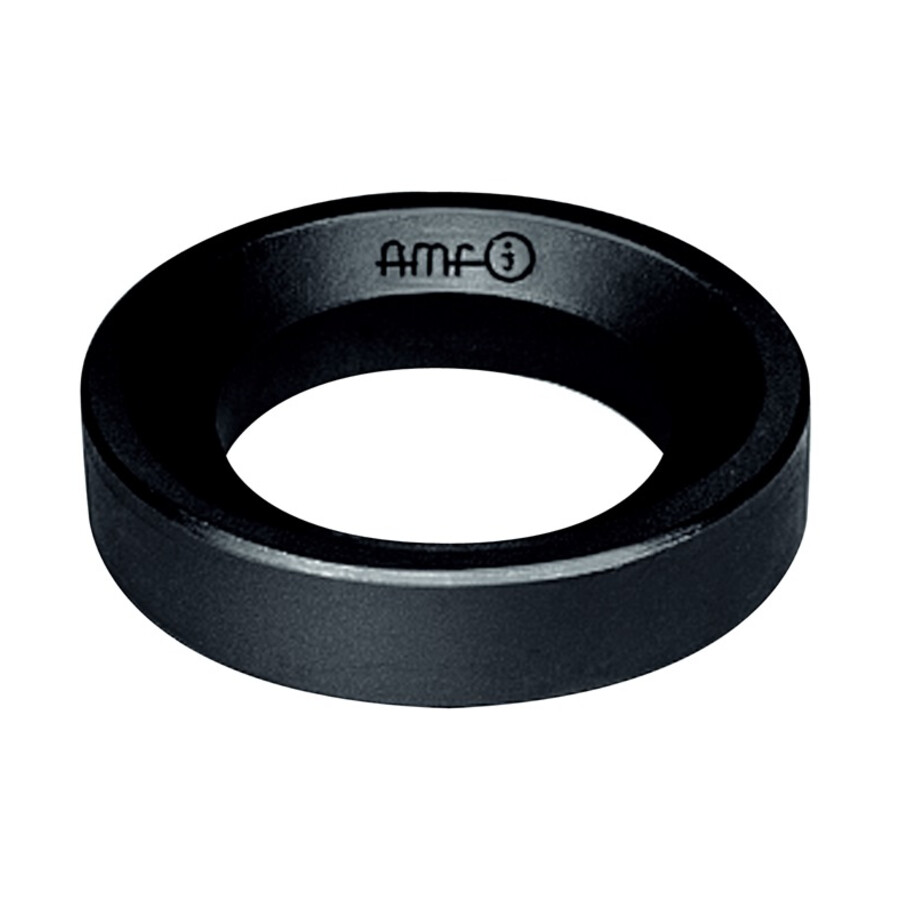

Podkładka stożkowa do śrub M20 6319D 23,2 mm
Specjalistyczna podkładka stożkowa do połączeń śrubowych z gwintem M20, przeznaczona do pracy z elementami dociskowymi i uchwytami mocującymi. Sprawdza się w zastosowaniach przemysłowych, gdzie wymagane jest stabilne, osiowe dociśnięcie na płaskich, zamkniętych powierzchniach pierścieniowych.
Cechy i korzyści
- Hartowanie dyfuzyjne i fosforanowanie – zwiększona odporność na zużycie i stabilność połączenia, co ogranicza ryzyko luzowania śruby w czasie eksploatacji.
- Kształt D – dopasowany profil podkładki pozwala na pewne osadzenie w układach mocujących i dociskach, co poprawia powtarzalność pozycjonowania.
- Przeznaczenie do śrub o klasie wytrzymałości 8.8 – możliwość stosowania w typowych konstrukcjach maszyn i urządzeń przy standardowych obciążeniach mechanicznych.

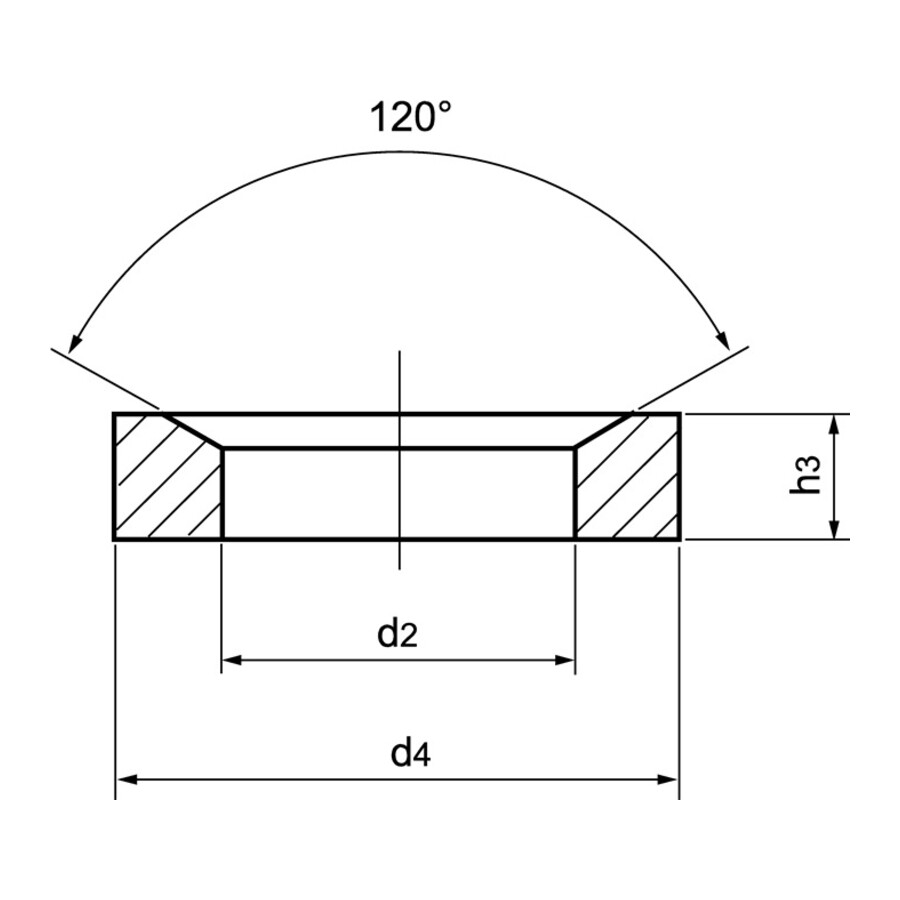

- Precyzyjne wymiary D2, D4, H3 – gwarantują właściwe przyleganie na płaskich powierzchniach pierścieniowych, co przekłada się na równomierne rozłożenie nacisku.
- Rozmiar M20 – kompatybilność z popularnym wymiarem śrub, co ułatwia integrację z istniejącymi systemami mocowań w zakładzie.
- Ograniczenie zastosowania do płaskich zamkniętych powierzchni – minimalizacja ryzyka błędnego montażu dzięki jednoznacznemu przeznaczeniu (zamiast stosowania w otworach podłużnych).
Zastosowanie
Podkładka przeznaczona jest do pracy w uchwytach mocujących i dociskach, wszędzie tam, gdzie stosuje się śruby M20 o klasie wytrzymałości odpowiadającej 8.8 oraz występują płaskie, zamknięte powierzchnie pierścieniowe. Nie jest przeznaczona do otworów podłużnych – w takim przypadku zaleca się stosowanie podkładek zgodnych z DIN 6319G.
Specyfikacja techniczna
- Przeznaczenie: Uchwyty mocujące, dociski
- Do śrub: M20
- Rozmiar: M20
- D2: 23,2 mm
- D4: 36 mm
- H3: 7,5 mm
- Kształt: D
- Obróbka: Hartowana dyfuzyjnie, fosforanowana
- Odpowiednia do śrub o klasie wytrzymałości: 8.8
- Warunki montażu: Tylko płaskie, zamknięte powierzchnie pierścieniowe (nie do otworów podłużnych)
Najczęściej zadawane pytania
Do jakich śrub przeznaczona jest ta podkładka stożkowa?
Element jest przeznaczony do śrub o rozmiarze M20 i klasie wytrzymałości odpowiadającej 8.8.
Czy tę podkładkę można stosować w otworach podłużnych?
Nie, produkt jest przeznaczony wyłącznie do płaskich, zamkniętych powierzchni pierścieniowych. Do otworów podłużnych zaleca się wariant zgodny z DIN 6319G.
Jaki jest wymiar wewnętrzny D2 tej podkładki stożkowej?
Wymiar D2 wynosi 23,2 mm.
Jakie ma wymiary zewnętrzne i wysokość podkładka stożkowa 6319D M20?
Średnica zewnętrzna D4 wynosi 36 mm, a wysokość H3 wynosi 7,5 mm.
Dane techniczne
| Rozmiar | M20 |
| Do śrub | M20 |
| D2 [mm] | 23.2 |
| D4 [mm] | 36 |
| H3 [mm] | 7,5 |
