Podkładka stożkowa 6319G, M16x19
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Podkładka stożkowa do śrub M16 6319G 19 mm M16
Specjalistyczna podkładka stożkowa przeznaczona do współpracy ze śrubami M16, zaprojektowana do przenoszenia sił mocujących przy nierównych powierzchniach oraz mocowaniu poprzez szczeliny łap dociskowych. Rozwiązanie dedykowane dla konstruktorów, działów utrzymania ruchu i warsztatów narzędziowych.
Cechy i korzyści
- Kształt stożkowy – umożliwia dopasowanie elementu mocującego do nierównych powierzchni, co ogranicza ryzyko odkształceń i poprawia trwałość połączenia.
- Duża średnica podkładki – zapewnia lepsze rozłożenie nacisku, co jest szczególnie korzystne przy mocowaniu przez szczelinę łapy dociskowej.
- Możliwość parowania z podkładkami kulistymi i nakrętkami DIN 6330 – pozwala na wychylenie kołka mocującego o 3°, co ułatwia kompensację niewspółosiowości elementów.
- Proces tłoczenia, prasowania i ulepszania cieplnie – przekłada się na stabilne przenoszenie obciążeń i zwiększoną odporność na zmęczenie materiału.
- Przystosowanie do śrub M16 – ułatwia dobór elementów złącznych i standaryzację rozwiązań mocujących w parku maszynowym.
Zastosowanie
Element stosowany w układach mocowania, w szczególności w uchwytach mocujących i dociskach, przy mocowaniu poprzez szczelinę łapy dociskowej oraz wszędzie tam, gdzie wymagane jest przenoszenie sił mocujących przy nierównych powierzchniach. Sprawdza się w oprzyrządowaniu obrabiarek, mocowaniu detali na stołach maszynowych oraz w różnego typu przyrządach mocujących wykorzystujących śruby M16.

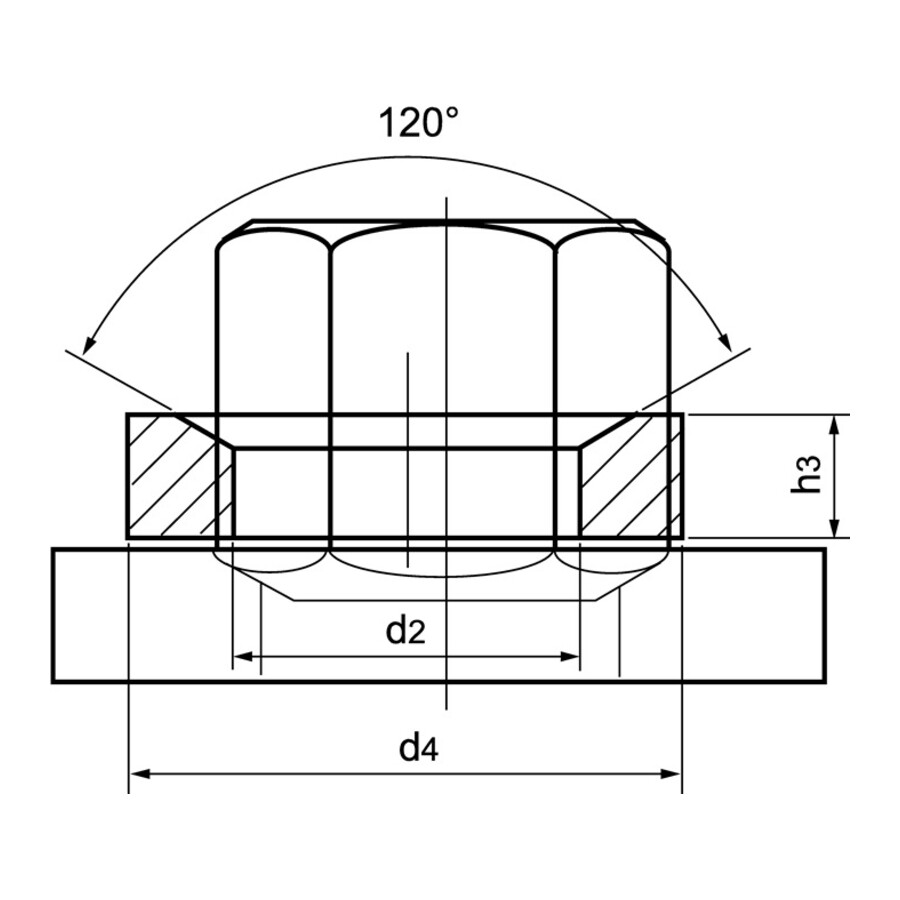

Specyfikacja techniczna
- Przeznaczenie: Uchwyty mocujące, dociski – do śrub M16
- Rozmiar: M16
- D2: 19 mm
- D4: 44 mm
- H3: 7 mm
- Typ: 6319G
Najczęściej zadawane pytania
Do jakich śrub przeznaczona jest ta podkładka stożkowa?
Podkładka jest przeznaczona do współpracy ze śrubami o rozmiarze M16.
Czy ta podkładka nadaje się do mocowania przez szczelinę łapy dociskowej?
Tak, dzięki dużej średnicy podkładka stożkowa nadaje się szczególnie do mocowania poprzez szczelinę łapy dociskowej.
Do czego służą podkładki stożkowe i kuliste w układach mocowania?
Podkładki kuliste i stożkowe służą do przenoszenia sił mocowania w sytuacjach, gdy elementy mocujące muszą zostać dopasowane do nierównych powierzchni mocujących.
Jakie wychylenie kołka mocującego umożliwia połączenie z nakrętką lub podkładką kulistą?
Parowanie podkładek kulistych lub nakrętek DIN 6330 z tą podkładką stożkową umożliwia wychylenie odpowiedniego kołka mocującego o 3°.
Dane techniczne
| Rozmiar | M16 |
| Do śrub | M16 |
| D2 [mm] | 19 |
| H3 [mm] | 7 |
