Podkładka stożkowa 6319G, M20x23,2
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Podkładka stożkowa do śrub M20 23,2 mm 6319G
Element dystansowy do połączeń śrubowych, przeznaczony do przenoszenia sił mocowania przy nierównych powierzchniach. Sprawdza się przy mocowaniu przez szczelinę łapy dociskowej w uchwytach mocujących i dociskach.
Cechy i korzyści
- Wykonanie tłoczone, prasowane i ulepszane cieplnie – zwiększona trwałość podkładki w zastosowaniach z wysokimi obciążeniami, co ogranicza częstotliwość wymiany elementów mocujących.
- Duża średnica zewnętrzna – lepsze rozłożenie nacisku na łapę dociskową oraz pewniejsze mocowanie przez szczelinę, co zmniejsza ryzyko odkształceń elementów mocowanych.
- Przystosowana do śrub M20 – szybór właściwego rozmiaru bez dodatkowych dopasowań, co skraca czas montażu.
- Możliwość kompensacji nierównych powierzchni – przy współpracy z podkładkami kulistymi lub nakrętkami zgodnymi z DIN 6330 umożliwia wychylenie kołka mocującego o 3°, co poprawia stabilność mocowania na nieidealnych powierzchniach.

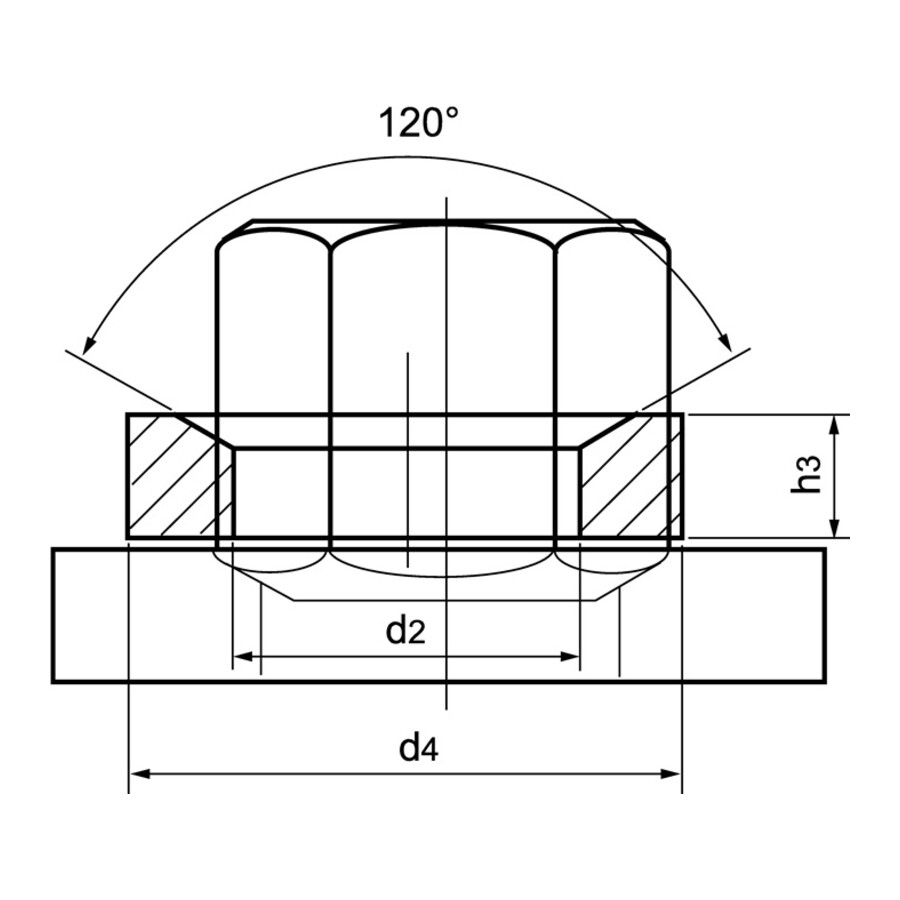

- Dokładnie zdefiniowane wymiary – powtarzalne parametry D2, D4 i H3 ułatwiają dobór w projektach konstrukcyjnych i w standardowych systemach mocujących.
Zastosowanie
Przeznaczona do uchwytów mocujących i docisków wykorzystujących śruby M20, szczególnie do mocowania poprzez szczelinę łapy dociskowej. Stosowana w aplikacjach, w których wymagane jest przenoszenie sił mocowania przy występowaniu nierównych powierzchni, w połączeniu z podkładkami kulistymi lub nakrętkami zgodnymi z DIN 6330 w celu umożliwienia wychylenia kołka mocującego o 3°.
Specyfikacja techniczna
- Typ: podkładka stożkowa 6319G
- Do śrub: M20
- Rozmiar: M20
- D2 [mm]: 23,2
- D4 [mm]: 50
- H3 [mm]: 8
- Wykonanie: tłoczona, prasowana, ulepszana cieplnie
Najczęściej zadawane pytania
Do jakich śrub pasuje ta podkładka stożkowa 6319G?
Podkładka jest przeznaczona do współpracy ze śrubami w rozmiarze M20.
Jakie są wymiary podkładki stożkowej 6319G M20x23,2?
Podkładka ma wymiary: D2 = 23,2 mm, D4 = 50 mm, H3 = 8 mm oraz jest przeznaczona do śrub M20.
Do czego służą podkładki stożkowe w uchwytach mocujących i dociskach?
Podkładki stożkowe służą do przenoszenia sił mocowania w przypadkach, gdy elementy mocujące muszą zostać dopasowane do nierównych powierzchni mocujących, w szczególności przy mocowaniu przez szczelinę łapy dociskowej.
Czy tę podkładkę można łączyć z podkładkami kulistymi lub nakrętkami DIN 6330?
Tak, parowanie podkładek kulistych lub nakrętek DIN 6330 z tą podkładką stożkową umożliwia wychylenie odpowiedniego kołka mocującego o 3°.
Dane techniczne
| Do śrub | M20 |
| D2 [mm] | 23.2 |
| D4 [mm] | 50 |
| H3 [mm] | 8 |
| Rozmiar | M20 |
