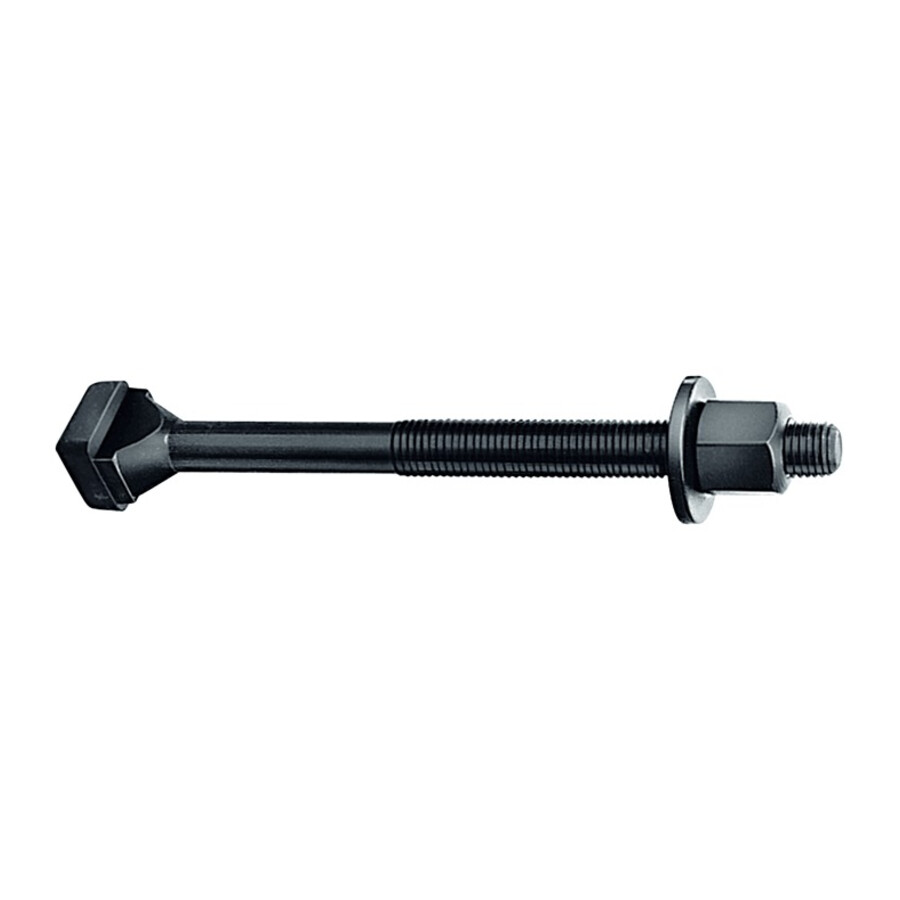

Śruba do rowków teowych z nakrętką i podkładką 787 M10x10x100
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Śruba do rowków teowych z nakrętką i podkładką M10x100
Komplet mocujący do rowków teowych przeznaczony do budowy stabilnych uchwytów, docisków i opraw mocujących na stołach maszyn oraz płytach montażowych. Zestaw zapewnia powtarzalne, sztywne połączenie dla użytkowników z działów utrzymania ruchu, narzędziowni i warsztatów mechanicznych.
Cechy i korzyści
- Komplet z nakrętką i podkładką – gotowy zestaw mocujący ogranicza konieczność dobierania elementów i skraca czas przygotowania oprzyrządowania.
- Prowadnica frezowana pod rowek T – pewne osadzenie w rowku teowym zwiększa stabilność mocowania i zmniejsza ryzyko przesunięcia podczas obróbki.
- Gwint walcowany – wysoka gładkość powierzchni gwintu wpływa na płynną pracę nakrętki oraz mniejsze zużycie elementów złącznych.
- Ulepszanie cieplne do klasy 10.9 – podwyższona wytrzymałość mechaniczna umożliwia przenoszenie dużych sił docisku i zwiększa bezpieczeństwo mocowania.
- Zgodność z DIN 787, DIN 6330B i DIN 6340 – dopasowanie wymiarowe do standardowych rowków T ułatwia integrację z istniejącymi stołami maszynowymi i systemami mocowań.
- Wymiary dostosowane do rowka T 10 mm – zoptymalizowana geometria elementu pozwala na pewne i powtarzalne zamocowanie w rowku o podanym rozmiarze.
Zastosowanie
Element przeznaczony do mocowania w rowkach teowych 10 mm w stołach obrabiarek, płytach montażowych oraz systemach zaciskowych. Stosowany w uchwytach mocujących i dociskach do mocowania detali podczas obróbki skrawaniem, prac montażowych oraz ustawczych w warsztatach mechanicznych, narzędziowniach i działach utrzymania ruchu.
Specyfikacja techniczna
- Typ produktu: Śruba do rowków teowych z nakrętką i podkładką
- Norma śruby: DIN 787
- Nakrętka: sześciokątna DIN 6330B
- Podkładka: DIN 6340
- Rowki teowe: 10 mm
- Rozmiar: 10 mm
- Gwint: M10 (gwint walcowany)
- Klasa wytrzymałości (M6–M12): ulepszana cieplnie do 10.9

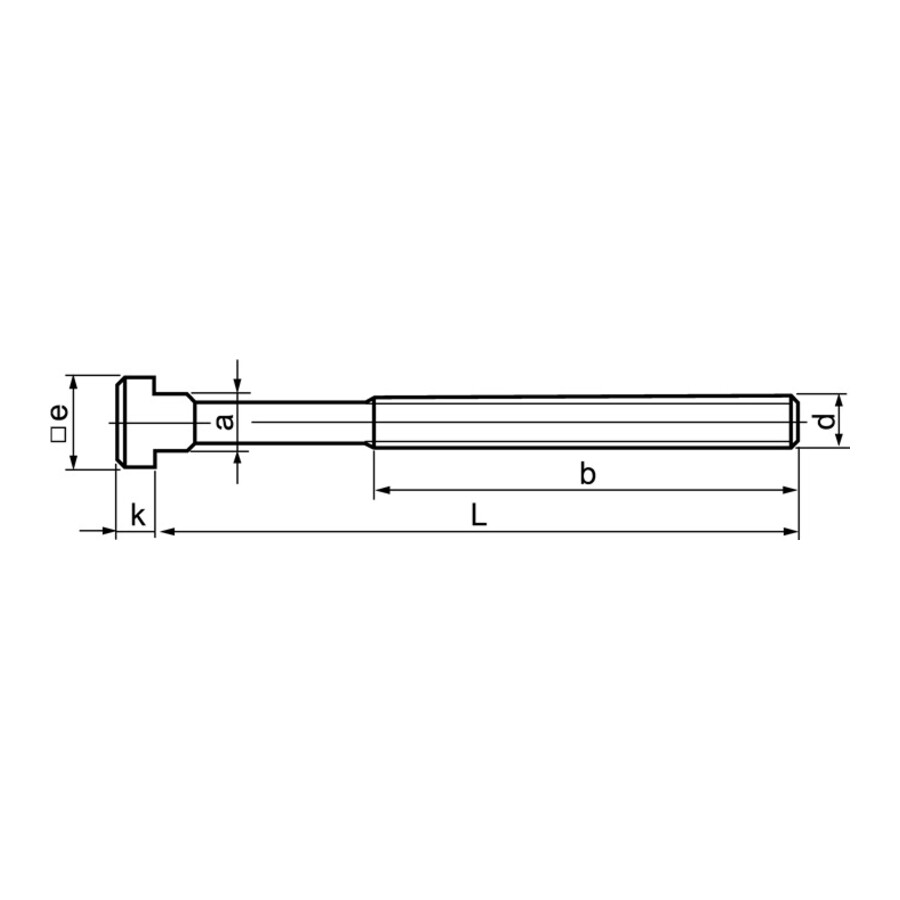

- A: 9,7 mm
- B: 60 mm
- D: M10
- E: 15 mm
- K: 6 mm
- L: 100 mm
Zawartość zestawu
- Śruba do rowków teowych DIN 787, M10x100
- Nakrętka sześciokątna DIN 6330B
- Podkładka DIN 6340
Najczęściej zadawane pytania
Do jakiego rozmiaru rowków teowych jest przeznaczona ta śruba z nakrętką i podkładką?
Produkt jest przeznaczony do stosowania w rowkach teowych o rozmiarze 10 mm.
Jaki jest gwint i długość tej śruby do rowków teowych?
Śruba posiada gwint M10, a jej długość całkowita L wynosi 100 mm.
Czy zestaw zawiera nakrętkę i podkładkę, czy tylko samą śrubę?
Produkt jest kompletny – zawiera śrubę do rowków teowych, nakrętkę sześciokątną DIN 6330B oraz podkładkę DIN 6340.
Jaką klasę wytrzymałości ma ta śruba do rowków teowych M10?
W zakresie M6 do M12, w tym dla M10, śruba jest ulepszana cieplnie do klasy wytrzymałości 10.9.
Dane techniczne
| E [mm] | 15 |
| K [mm] | 6 |
| Rozmiar [mm] | 10 |
| L [mm] | 100 |
| A [mm] | 9.7 |
| Rowki teowe [mm] | 10 |
| D [mm] | M10 |
| B [mm] | 60 |
