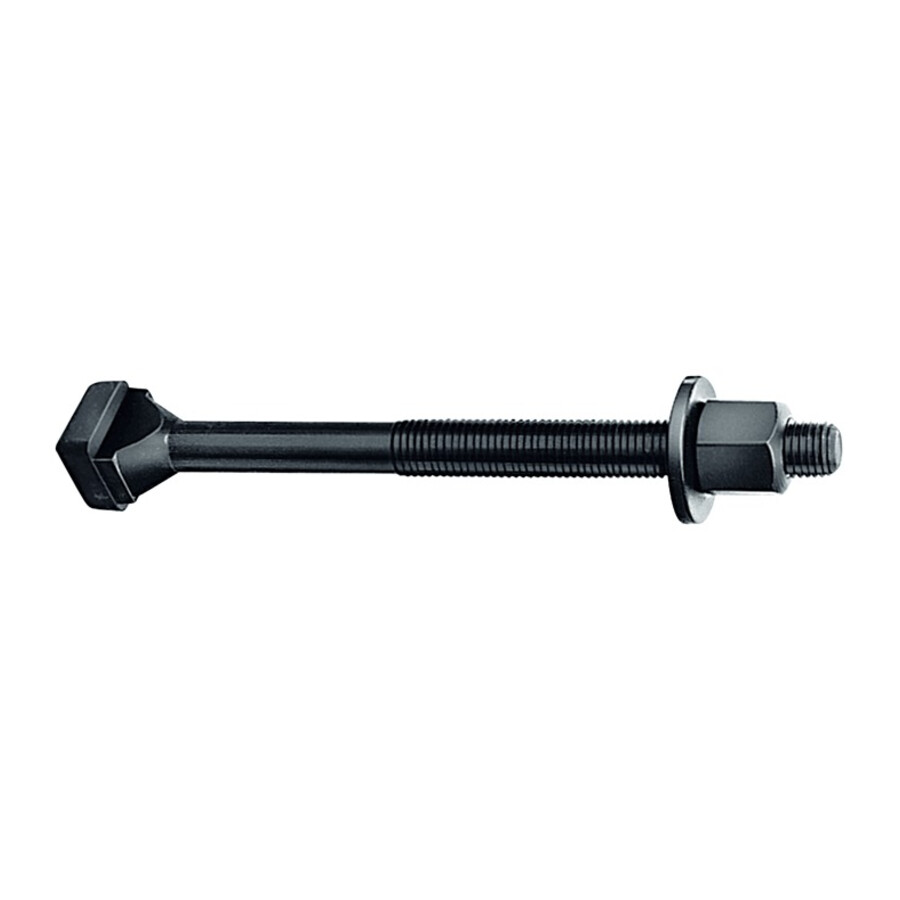

Śruba do rowków teowych z nakrętką i podkładką 787 M10x10x63
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Śruba do rowków teowych z nakrętką i podkładką M10x10x63
Komplet mocujący do rowków teowych przeznaczony do stabilnego mocowania elementów na stołach maszynowych i płytach montażowych. Rozwiązanie dla warsztatów, działów utrzymania ruchu oraz narzędziowni, gdzie liczy się pewne i powtarzalne mocowanie.
Cechy i korzyści
- Kompletna śruba z nakrętką i podkładką – gotowy zestaw ogranicza liczbę pozycji zakupowych i upraszcza kompletację oprzyrządowania mocującego.
- Kuta konstrukcja – zwiększona odporność na obciążenia mechaniczne przekłada się na bezpieczne mocowanie detali.
- Frezowana prowadnica rowków T – precyzyjne prowadzenie w rowku teowym ułatwia ustawianie położenia i skraca czas przezbrojeń.
- Gwint walcowany M10 – trwały gwint zmniejsza ryzyko uszkodzeń przy częstym dokręcaniu i odkręcaniu w procesach produkcyjnych.
- Ulepszanie cieplne – zwiększona wytrzymałość mechaniczna elementu umożliwia stosowanie przy wysokich siłach docisku.
- Zgodność z normą DIN 787, DIN 6330B, DIN 6340 – łatwe dopasowanie do standardowych systemów mocujących w parku maszynowym.
Zastosowanie
Element przeznaczony do mocowania w rowkach teowych o szerokości 10 mm w stołach obrabiarek, przyrządach montażowych oraz systemach dociskowych. Sprawdza się w operacjach obróbki skrawaniem, mocowaniu detali na stołach frezarek, wiertarek, szlifierek, a także w systemach mocowania w narzędziowniach i działach UR, gdzie wymagane jest sztywne, powtarzalne mocowanie z wykorzystaniem standardowych rowków T.
Specyfikacja techniczna
- Typ produktu: Śruba do rowków teowych kompletna z nakrętką sześciokątną i podkładką
- Norma śruby: DIN 787
- Norma nakrętki: DIN 6330B
- Norma podkładki: DIN 6340
- Rozmiar gwintu: M10
- Rowki teowe: 10 mm
- Rozmiar: 10 mm

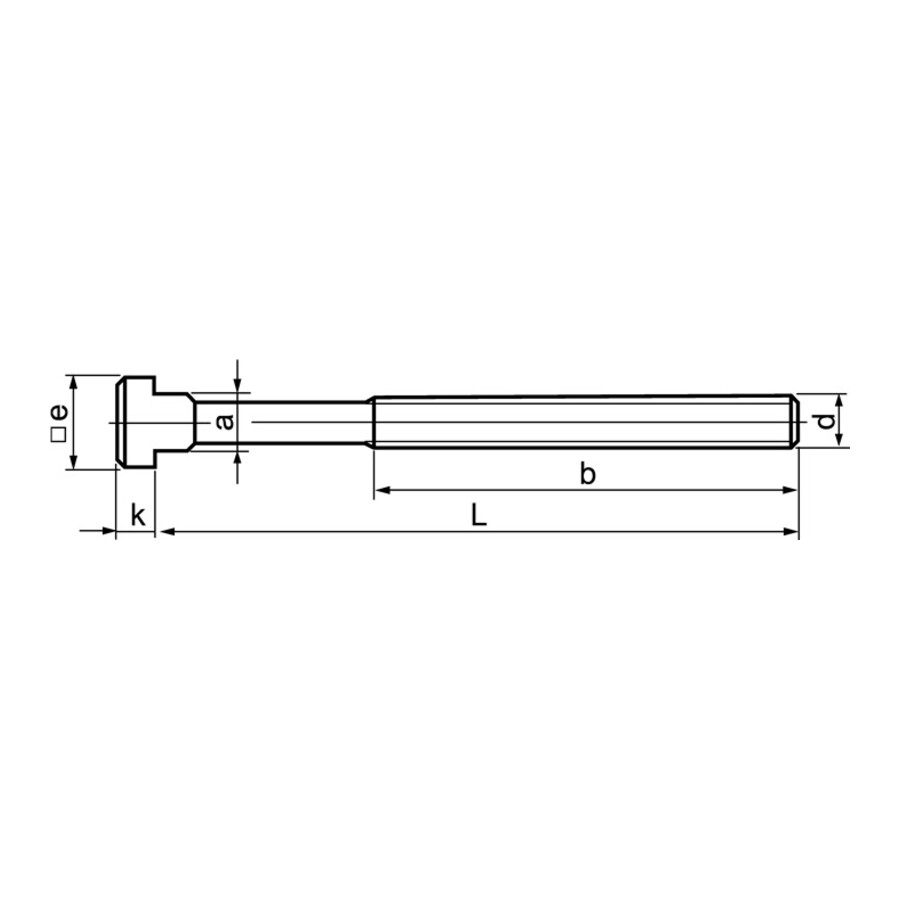

- A: 9,7 mm
- B: 45 mm
- D: M10
- E: 15 mm
- K: 6 mm
- L: 63 mm
Zawartość zestawu
- Śruba do rowków teowych DIN 787 M10x10x63
- Nakrętka sześciokątna DIN 6330B
- Podkładka DIN 6340
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta śruba z nakrętką i podkładką?
Element jest przeznaczony do stosowania w rowkach teowych o szerokości 10 mm.
Jaki jest rozmiar gwintu tej śruby do rowków teowych?
Śruba posiada gwint walcowany w rozmiarze M10.
Jakie elementy wchodzą w skład tego kompletu mocującego?
Zestaw obejmuje śrubę do rowków teowych DIN 787, nakrętkę sześciokątną DIN 6330B oraz podkładkę DIN 6340.
Jakie są główne wymiary śruby do rowków teowych M10x10x63?
Długość L wynosi 63 mm, szerokość B 45 mm, wysokość A 9,7 mm, wymiar E 15 mm, a wysokość K 6 mm przy gwincie D w rozmiarze M10.
Dane techniczne
| Rozmiar [mm] | 10 |
| L [mm] | 63 |
| A [mm] | 9.7 |
| Rowki teowe [mm] | 10 |
| D [mm] | M10 |
| B [mm] | 45 |
| E [mm] | 15 |
| K [mm] | 6 |
