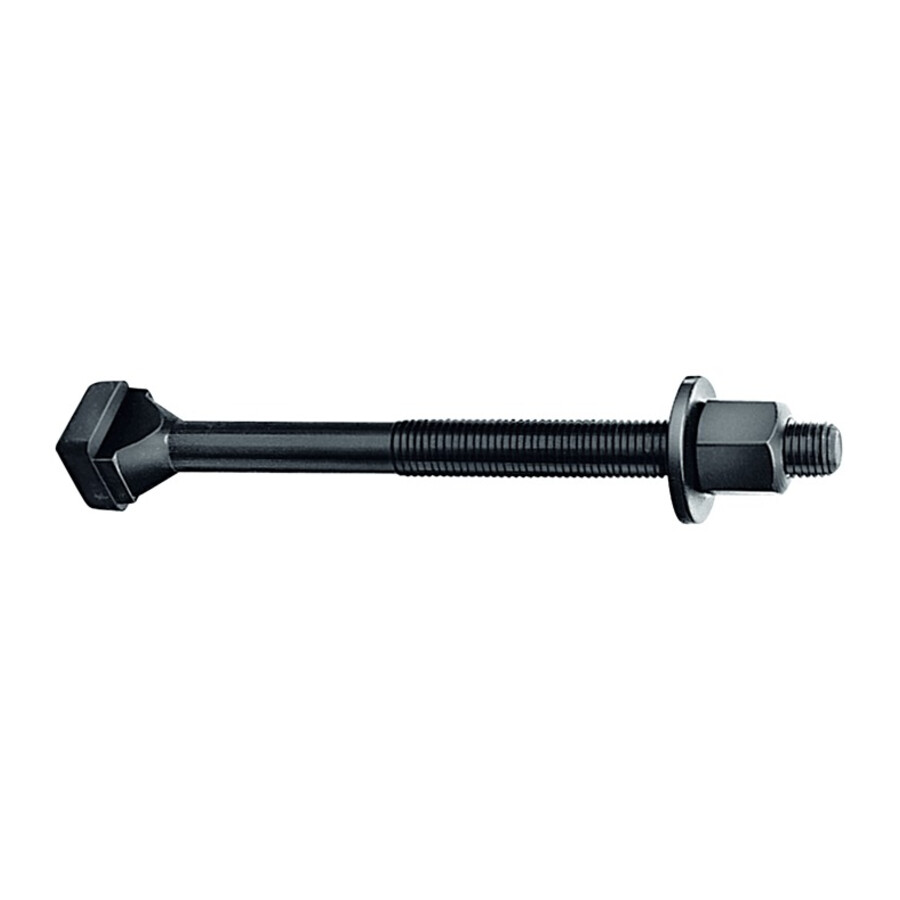

Śruba do rowków teowych z nakrętką i podkładką 787 M12x14x100
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Śruba do rowków teowych z nakrętką i podkładką 14 mm M12x100 Din 787
Kompletny element mocujący do rowków teowych przeznaczony do układów mocowania obrabianych detali i uchwytów na stołach maszynowych oraz płytach montażowych. Sprawdza się w zastosowaniach wymagających powtarzalnego, sztywnego docisku przy wykorzystaniu standardowych rowków typu T.
Cechy i korzyści
- Komplet z nakrętką i podkładką – gotowy do użycia zestaw ogranicza konieczność dobierania elementów mocujących i przyspiesza przygotówkę.
- Prowadnica do rowków T – frezowana prowadnica rowków teowych ułatwia szybkie pozycjonowanie śruby w rowku i stabilizuje połączenie.
- Gwint walcowany – zapewnia równomierne przenoszenie obciążeń i zwiększa żywotność połączenia gwintowego.
- Ulepszanie cieplne – klasa wytrzymałości 10.9 pozwala na bezpieczne przenoszenie wysokich sił docisku, co zmniejsza ryzyko odkształceń podczas obróbki.
- Standardowy wymiar rowka 14 mm – dopasowanie do powszechnie stosowanych rowków teowych ułatwia integrację z istniejącymi stołami i płytami.
- Norma DIN 787 – zgodność wymiarowa z popularnym standardem ułatwia dobór i wymianę elementów w istniejących systemach mocowania.
Zastosowanie
Przeznaczona do mocowania detali, zacisków, uchwytów, opraw i docisków w rowkach teowych 14 mm na stołach obrabiarek, płytach montażowych i stanowiskach warsztatowych. Stosowana w systemach uchwytów mocujących i docisków, w obróbce skrawaniem, w dziale utrzymania ruchu oraz w narzędziowniach, wszędzie tam, gdzie wymagane jest pewne i powtarzalne mocowanie elementów przy użyciu śrub T-owych.

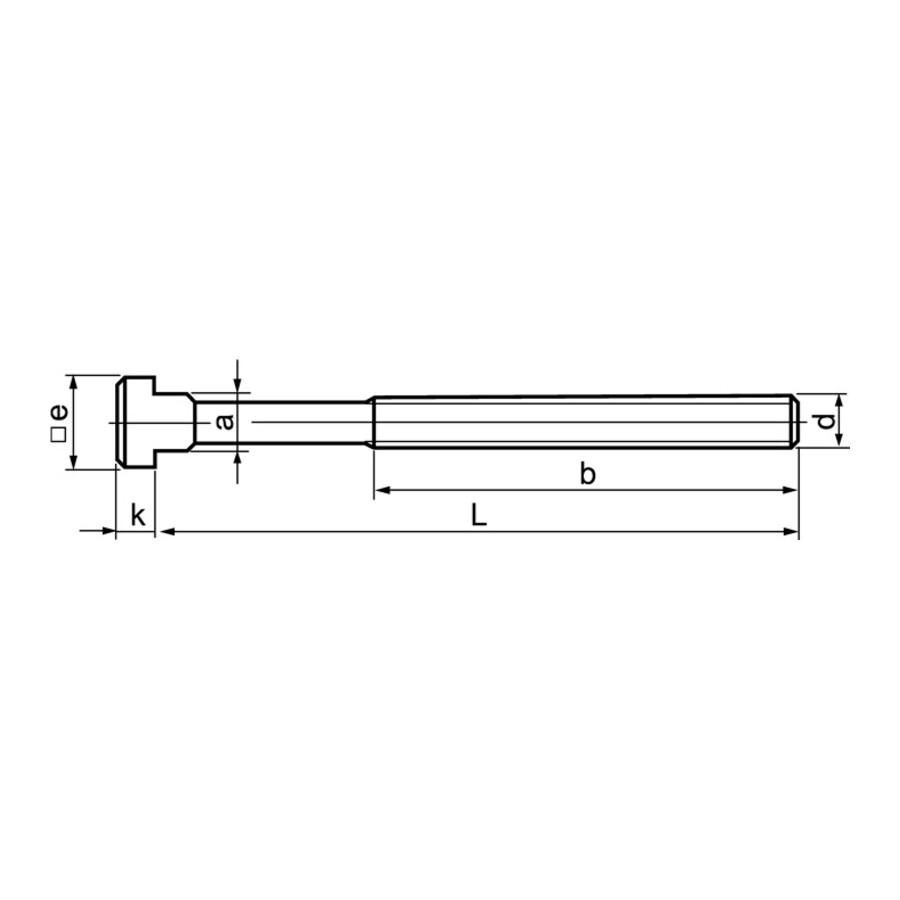

Specyfikacja techniczna
- Typ produktu: Uchwyty mocujące, dociski
- Rowki teowe [mm]: 14
- Rozmiar [mm]: 14
- A [mm]: 13,7
- B [mm]: 65
- D: M12
- E [mm]: 22
- K [mm]: 8
- L [mm]: 100
- DIN: 787
- Nakrętka: sześciokątna DIN 6330B
- Podkładka: DIN 6340
- Zakres wytrzymałości gwintu: M6 do M12 ulepszana cieplnie do klasy 10.9; M14 do M42 ulepszana cieplnie do klasy 8.8
Zawartość zestawu
- Śruba do rowków teowych DIN 787
- Nakrętka sześciokątna DIN 6330B
- Podkładka DIN 6340
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta śruba z nakrętką i podkładką?
Produkt jest przeznaczony do rowków teowych o szerokości 14 mm, zgodnie z podanym parametrem „Rowki teowe [mm]: 14”.
Jaki jest gwint i długość tej śruby do rowków teowych?
Śruba ma gwint D=M12 oraz długość L=100 mm.
Czy śruba jest dostarczana w komplecie z nakrętką i podkładką?
Tak, produkt jest kompletny – zawiera śrubę do rowków teowych, nakrętkę sześciokątną DIN 6330B oraz podkładkę DIN 6340.
Z jaką normą jest zgodna ta śruba do rowków T?
Śruba jest wykonana zgodnie z normą DIN 787, a dołączone elementy odpowiadają DIN 6330B (nakrętka) oraz DIN 6340 (podkładka).
Dane techniczne
| A [mm] | 13.7 |
| Rowki teowe [mm] | 14 |
| D [mm] | M12 |
| B [mm] | 65 |
| E [mm] | 22 |
| K [mm] | 8 |
| Rozmiar [mm] | 14 |
| L [mm] | 100 |
