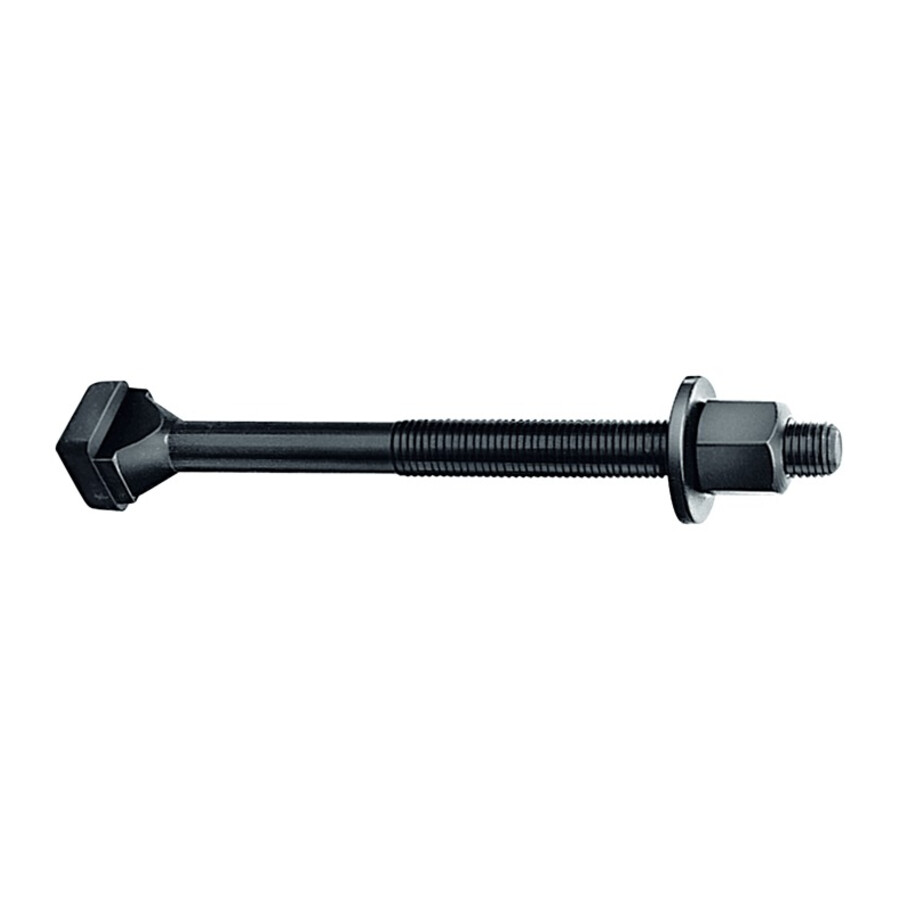

Śruba do rowków teowych z nakrętką i podkładką 787 M16x16x160
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Śruba do rowków teowych z nakrętką i podkładką M16x16x160 Din 787
Komplet mocujący przeznaczony do zamocowań w rowkach teowych, wyposażony w śrubę, nakrętkę sześciokątną oraz podkładkę. Sprawdza się w uchwytach mocujących i dociskach, gdzie wymagane jest pewne i powtarzalne mocowanie elementów na stołach z rowkami T.
Cechy i korzyści
- Komplet ze śrubą, nakrętką i podkładką – gotowe rozwiązanie mocujące ogranicza czas kompletowania elementów i upraszcza montaż.
- Frezowana prowadnica rowków T – precyzyjne prowadzenie w rowku teowym zwiększa stabilność zamocowania i redukuje ryzyko przesunięcia.
- Gwint walcowany – korzystne własności eksploatacyjne przekładają się na równomierne przenoszenie obciążeń i dłuższą trwałość połączenia.
- Konstrukcja kuta – wysoka wytrzymałość mechaniczna umożliwia stosowanie w wymagających układach mocujących.
- Wykonanie wg DIN 787 (podobna) – ułatwia dobór do standardowych stołów i prowadnic z rowkami teowymi w maszynach i oprzyrządowaniu.
- Określone wymiary geometryczne – dopasowanie do rowka teowego 16 mm pozwala szybko dobrać odpowiedni zestaw do posiadanego stołu.
Zastosowanie
Przeznaczona do stosowania w uchwytach mocujących i dociskach współpracujących z rowkami teowymi 16 mm. Stosowana w stołach maszyn, przyrządach mocujących oraz systemach montażowych, gdzie wymagane jest sztywne i powtarzalne zamocowanie elementów obrabianych lub konstrukcyjnych.

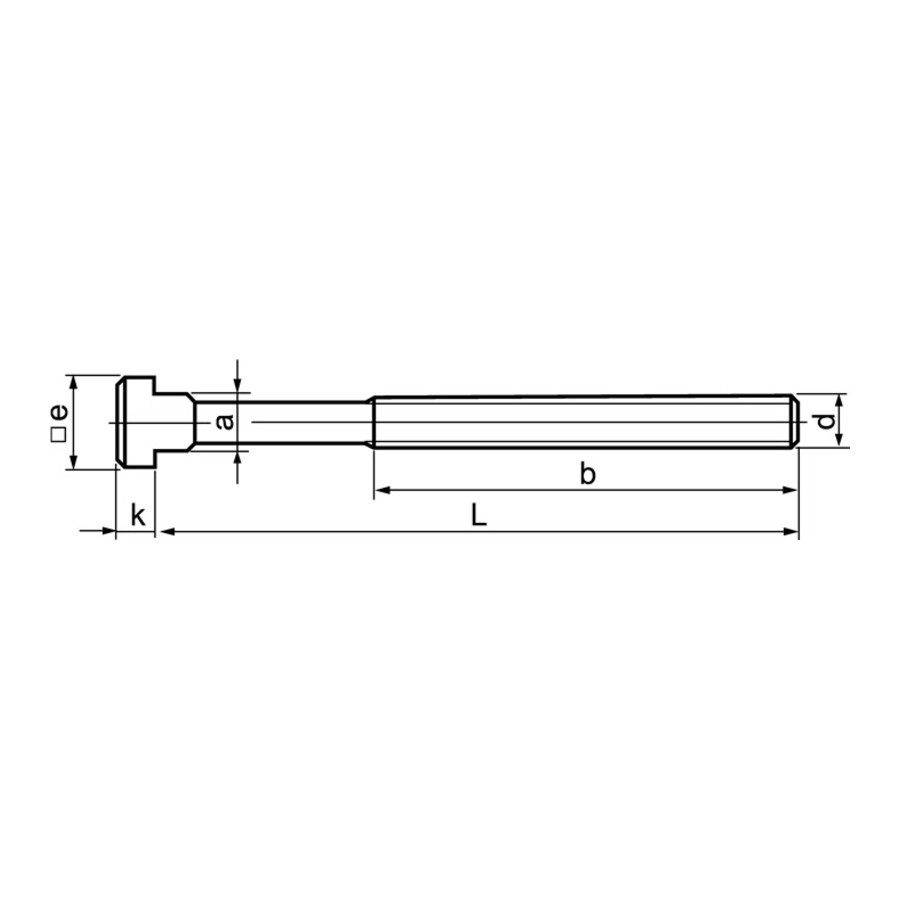

Specyfikacja techniczna
- Rodzaj produktu: śruba do rowków teowych z nakrętką i podkładką
- Norma śruby: DIN 787 (podobna)
- Nakrętka: nakrętka sześciokątna DIN 6330B
- Podkładka: podkładka DIN 6340
- Rowki teowe [mm]: 16
- Rozmiar [mm]: 16
- A [mm]: 15,7
- B [mm]: 100
- D: M16
- E [mm]: 25
- K [mm]: 9
- L [mm]: 160
- Obróbka: kuta, frezowana prowadnica rowków T, gwint walcowany
Zawartość zestawu
- Śruba do rowków teowych DIN 787 (podobna) M16x16x160
- Nakrętka sześciokątna DIN 6330B
- Podkładka DIN 6340
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta śruba z nakrętką i podkładką?
Produkt jest przeznaczony do współpracy z rowkami teowymi o szerokości 16 mm.
Jakie elementy wchodzą w skład kompletu śruby do rowków teowych?
W skład kompletu wchodzi śruba do rowków teowych DIN 787 (podobna), nakrętka sześciokątna DIN 6330B oraz podkładka DIN 6340.
Jakie są podstawowe wymiary śruby do rowków teowych M16x16x160?
Śruba ma gwint M16, długość L 160 mm, oraz wymiary A 15,7 mm, B 100 mm, E 25 mm i K 9 mm.
Czy śruba do rowków teowych nadaje się do uchwytów mocujących i docisków?
Tak, produkt jest przeznaczony do uchwytów mocujących i docisków współpracujących z rowkami teowymi 16 mm.
Dane techniczne
| D [mm] | M16 |
| B [mm] | 100 |
| E [mm] | 25 |
| K [mm] | 9 |
| Rozmiar [mm] | 16 |
| L [mm] | 160 |
| A [mm] | 15.7 |
| Rowki teowe [mm] | 16 |
