Śruba do rowków teowych z nakrętką i podkładką 787 M16x16x63
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

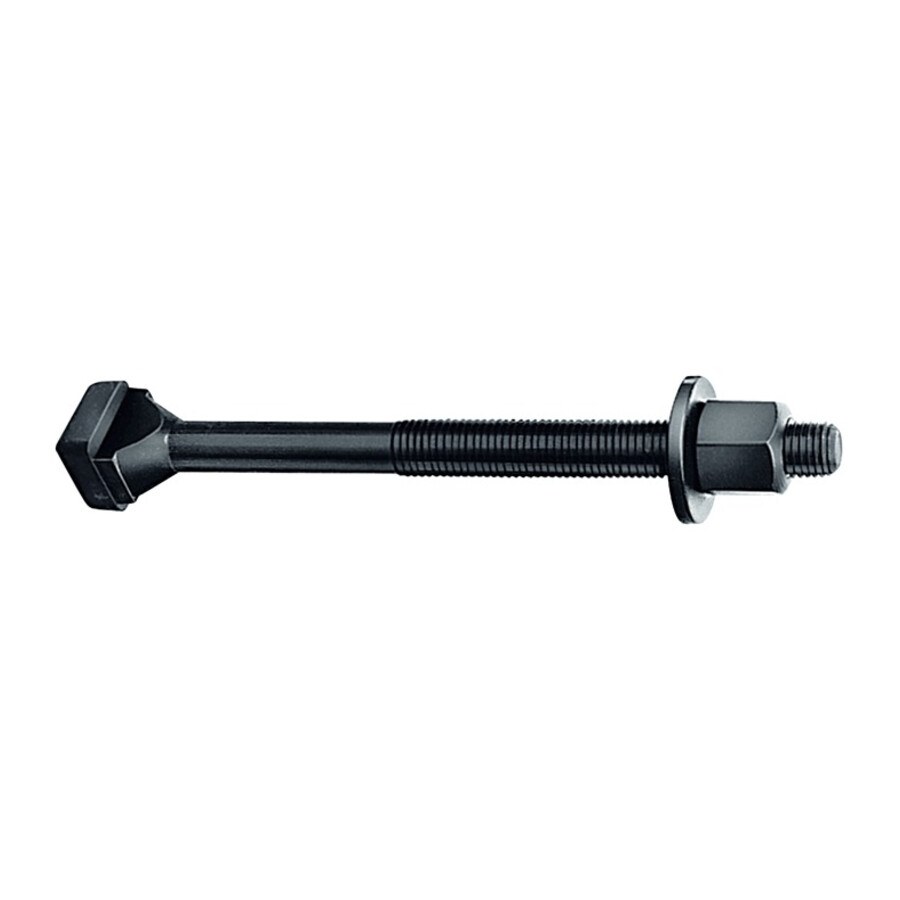

Śruba do rowków teowych z nakrętką i podkładką M16x16x63 Cumatix
Zestaw mocujący przeznaczony do rowków teowych umożliwia szybkie i pewne mocowanie elementów na stołach obrabiarek, płytach montażowych i przyrządach mocujących. Komplet zawiera śrubę, nakrętkę i podkładkę, co ułatwia zakupy i skraca czas przygotowania oprzyrządowania.
Cechy i korzyści
- Kompletna śruba z nakrętką i podkładką – gotowy zestaw mocujący ogranicza konieczność dobierania kompatybilnych elementów osobno.
- Wykonanie kute – zwiększa trwałość elementu w zastosowaniach wymagających dużych sił docisku.
- Frezowana prowadnica rowków T – zapewnia dopasowanie do rowka teowego i stabilne prowadzenie w czasie ustawiania mocowania.
- Gwint walcowany – sprzyja równomiernemu przenoszeniu obciążeń i wydłuża żywotność połączenia gwintowego.
- Ulepszanie cieplne do klasy wytrzymałości 8.8 / 10.9 – umożliwia przenoszenie wysokich obciążeń w typowych zastosowaniach obróbki skrawaniem.
- Odniesienie do norm DIN 787, DIN 6330B, DIN 6340 – ułatwia integrację z istniejącym oprzyrządowaniem w standardzie warsztatowym.
Zastosowanie
Element przeznaczony do systemów mocowania w rowkach teowych o szerokości 16 mm, stosowanych na stołach frezarek, wiertarek, stołów obrotowych i płyt montażowych. Może być używany w przyrządach mocujących, uchwytach dociskowych oraz zestawach mocujących detale w obróbce skrawaniem i montażu, tam gdzie wymagane jest powtarzalne, mechaniczne mocowanie przy wykorzystaniu rowków T.
Specyfikacja techniczna
- Typ produktu: Śruba do rowków teowych z nakrętką i podkładką
- DIN: 787 (podobna)
- Nakrętka: sześciokątna DIN 6330B
- Podkładka: DIN 6340
- Rowki teowe [mm]: 16
- Rozmiar [mm]: 16

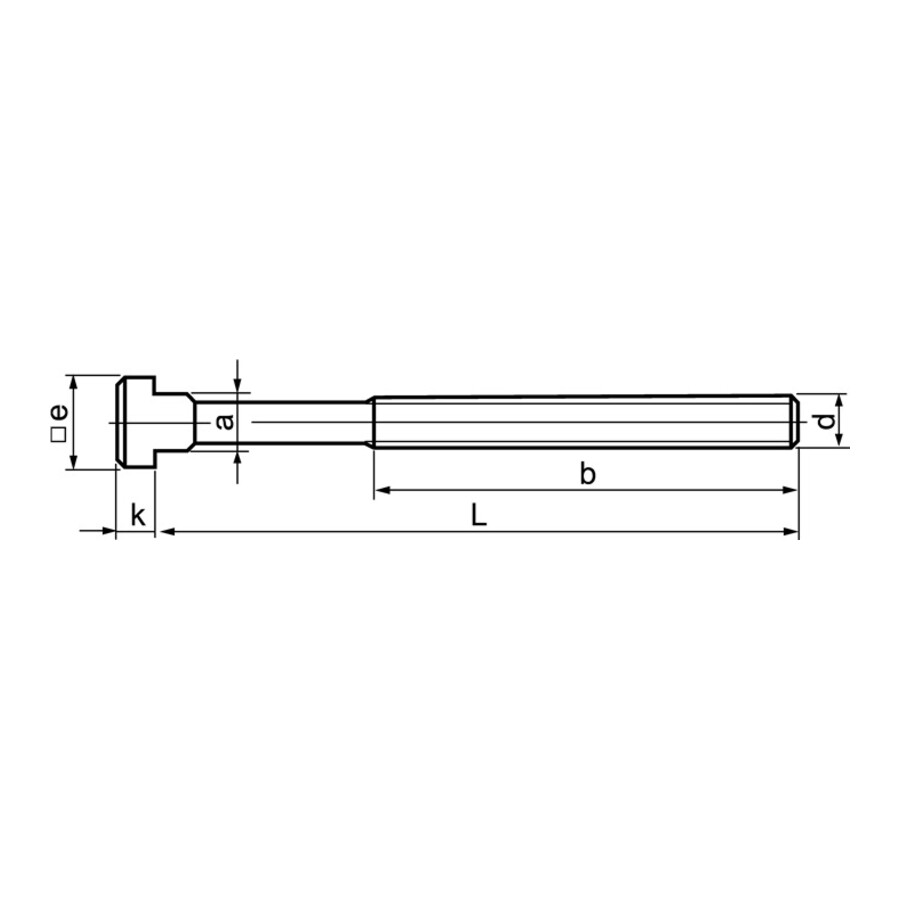

- A [mm]: 15,7
- B [mm]: 45
- D: M16
- E [mm]: 25
- K [mm]: 9
- L [mm]: 63
- Zakres klas wytrzymałości: M6–M12 ulepszana cieplnie do 10.9; M14–M42 ulepszana cieplnie do 8.8; ulepszana cieplnie do 8.8
Zawartość zestawu
- Śruba do rowków teowych DIN 787 (podobna) M16x63
- Nakrętka sześciokątna DIN 6330B
- Podkładka DIN 6340
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta śruba z nakrętką i podkładką?
Element jest przeznaczony do stosowania w rowkach teowych o szerokości 16 mm.
Jaki gwint ma śruba do rowków teowych w tym komplecie?
Śruba posiada gwint walcowany o oznaczeniu D: M16.
Czy w komplecie znajduje się nakrętka i podkładka, czy tylko śruba?
Produkt jest kompletny – zawiera śrubę do rowków teowych, nakrętkę sześciokątną DIN 6330B oraz podkładkę DIN 6340.
Jakie wymiary ma ta śruba do rowków teowych M16x16x63?
Wymiary wynoszą: A 15,7 mm, B 45 mm, D M16, E 25 mm, K 9 mm, L 63 mm, przy rowku teowym 16 mm i rozmiarze 16 mm.
Dane techniczne
| B [mm] | 45 |
| E [mm] | 25 |
| K [mm] | 9 |
| Rozmiar [mm] | 16 |
| L [mm] | 63 |
| A [mm] | 15.7 |
| Rowki teowe [mm] | 16 |
| D [mm] | M16 |
