Śruba do rowków teowych z nakrętką i podkładką 787 M16x18x160
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

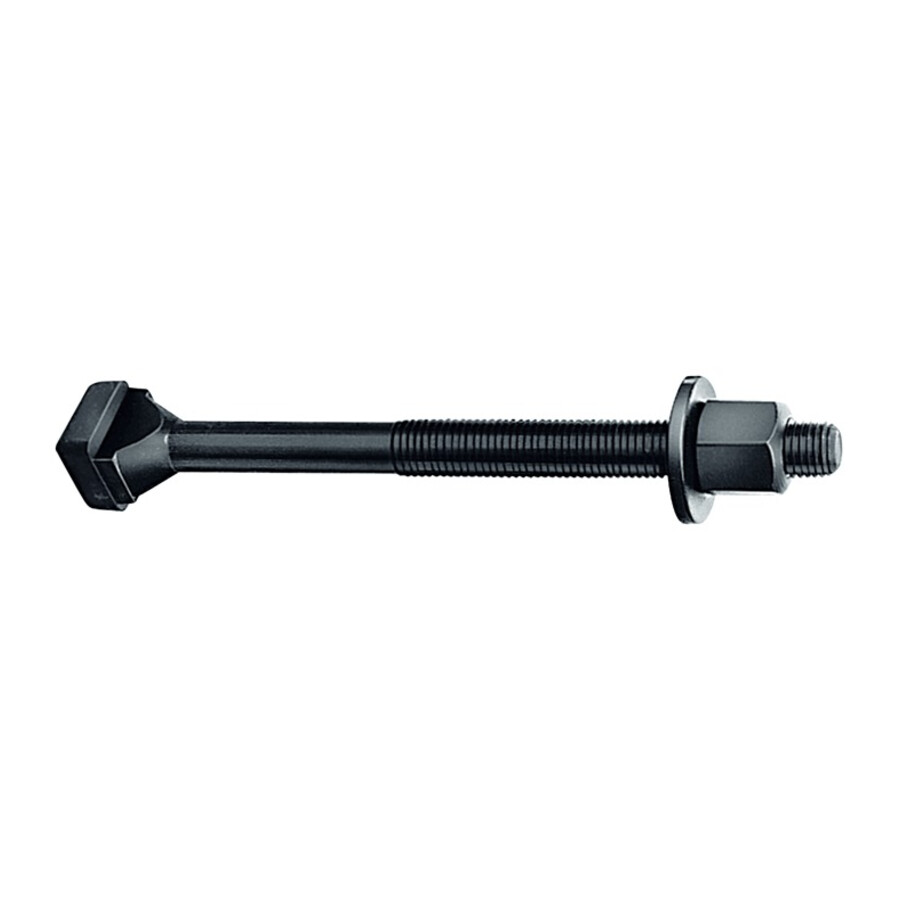

Śruba do rowków teowych z nakrętką i podkładką 18 mm M16x18x160 Din 787
Kompletna śruba do rowków teowych przeznaczona do układów mocujących, dostarczana z nakrętką sześciokątną i podkładką. Rozwiązanie dla użytkowników wymagających powtarzalnego i stabilnego mocowania elementów na stołach roboczych z rowkami T.
Cechy i korzyści
- Komplet z nakrętką i podkładką – gotowy do montażu zestaw skraca czas przygotowania stanowiska i ogranicza konieczność dobierania osobnych elementów mocujących.
- Kuta konstrukcja – zapewnia solidność śruby w aplikacjach, gdzie wymagane jest pewne dociągnięcie elementów w rowkach teowych.
- Frezowana prowadnica rowków T – ułatwia wsuwanie i pozycjonowanie w rowku teowym, co przyspiesza ustawianie docisków i uchwytów.
- Gwint walcowany – sprzyja trwałości części gwintowanej przy częstym dokręcaniu i odkręcaniu w systemach mocujących.
- Śruba według DIN 787 – ułatwia dobór i integrację z innymi elementami mocującymi zgodnymi z tym samym standardem.
- Przystosowana do rowka teowego 18 mm – dopasowanie wymiarowe do popularnego rozmiaru rowków ogranicza ryzyko luzów i niestabilnego mocowania.
Zastosowanie
Śruba przeznaczona jest do uchwytów mocujących i docisków montowanych w rowkach teowych 18 mm, m.in. na stołach obrabiarek, płytach montażowych oraz modułowych systemach mocowania detali. Sprawdzi się w działach utrzymania ruchu, narzędziowniach i warsztatach mechanicznych, gdzie wymagane jest szybkie i powtarzalne mocowanie elementów do obróbki lub montażu.
Specyfikacja techniczna
- Typ elementu: śruba do rowków teowych z nakrętką i podkładką
- Przeznaczenie: uchwyty mocujące, dociski
- Rowki teowe: 18 mm
- Rozmiar: 18 mm
- Norma śruby: DIN 787
- Nakrętka: sześciokątna DIN 6330B
- Podkładka: DIN 6340

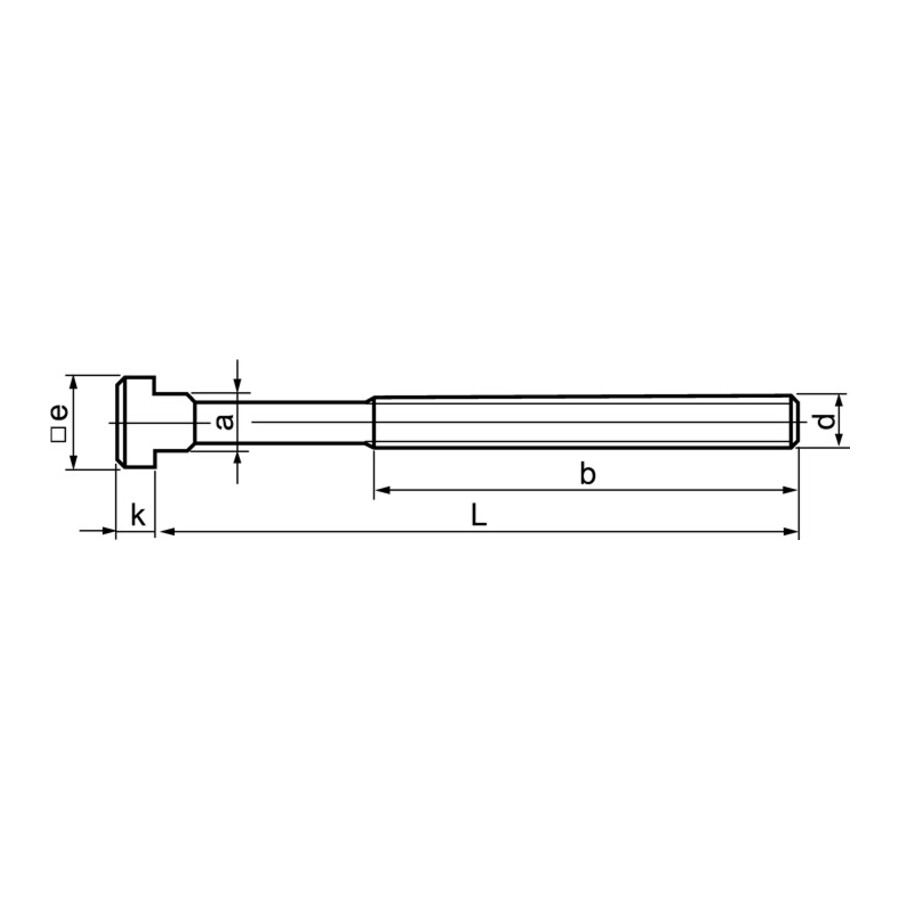

- A: 17,7 mm
- B: 100 mm
- D: M16
- E: 28 mm
- K: 10 mm
- L: 160 mm
Zawartość zestawu
- Śruba do rowków teowych DIN 787, D = M16, L = 160 mm
- Nakrętka sześciokątna DIN 6330B
- Podkładka DIN 6340
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta śruba z nakrętką i podkładką?
Śruba jest przeznaczona do stosowania w rowkach teowych o szerokości 18 mm.
Jaki jest gwint i długość śruby do rowków teowych?
Element posiada gwint D = M16 oraz długość L = 160 mm.
Czy śruba jest dostarczana w komplecie z nakrętką i podkładką?
Tak, produkt stanowi komplet zawierający śrubę, nakrętkę sześciokątną DIN 6330B oraz podkładkę DIN 6340.
Według jakiej normy wykonana jest śruba do rowków teowych?
Śruba jest wykonana według normy DIN 787.
Dane techniczne
| B [mm] | 100 |
| E [mm] | 28 |
| K [mm] | 10 |
| Rozmiar [mm] | 18 |
| L [mm] | 160 |
| A [mm] | 17.7 |
| Rowki teowe [mm] | 18 |
| D [mm] | M16 |
