Śruba do rowków teowych z nakrętką i podkładką 787 M16x18x63
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

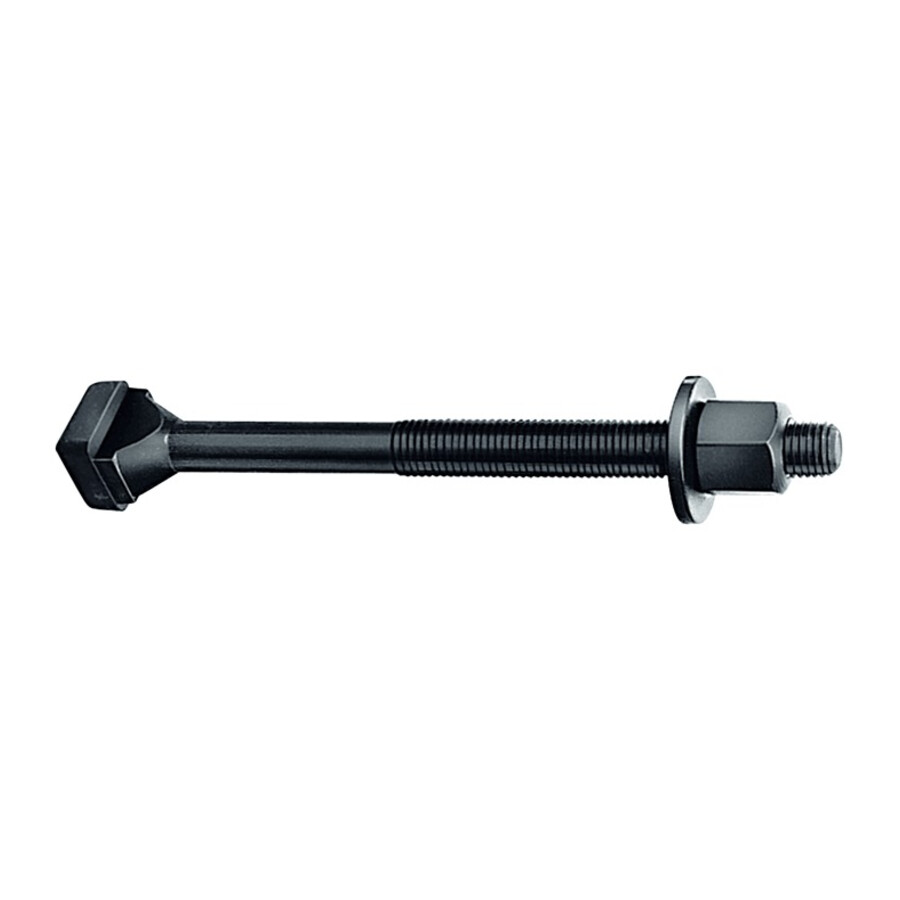

Śruba do rowków teowych z nakrętką i podkładką M16x18x63 Holex
Kompletny element mocujący przeznaczony do rowków teowych, wyposażony w nakrętkę sześciokątną i podkładkę zgodne z odpowiednimi normami. Rozwiązanie do budowy stabilnych układów mocujących w obrabiarkach, systemach dociskowych i uchwytach warsztatowych.
Cechy i korzyści
- Komplet z nakrętką i podkładką – gotowy zestaw skraca czas kompletacji elementów mocujących.
- Frezowana prowadnica do rowków T – pewne prowadzenie w rowku teowym poprawia stabilność zamocowania.
- Gwint walcowany – zwiększona trwałość połączenia gwintowego przekłada się na mniejsze ryzyko uszkodzeń podczas dokręcania.
- Klasa wytrzymałości 8.8 / 10.9 – możliwość przenoszenia dużych obciążeń mechanicznych ogranicza konieczność częstej wymiany elementów mocujących.
- Wykonanie kute – solidna konstrukcja zapewnia niezawodność w zastosowaniach produkcyjnych i serwisowych.
- Zgodność z DIN 787 – łatwiejsza integracja z innymi komponentami systemów mocujących wykonanymi wg norm.
Zastosowanie
Przeznaczona do mocowania elementów w rowkach teowych w stołach obrabiarek, przyrządach mocujących oraz systemach dociskowych w obróbce skrawaniem. Stosowana w uchwytach mocujących i dociskach w warsztatach mechanicznych, działach utrzymania ruchu oraz w produkcji seryjnej, gdzie wymagane jest powtarzalne i stabilne mocowanie detali.
Specyfikacja techniczna
- Rodzaj produktu: Śruba do rowków teowych z nakrętką i podkładką
- Norma śruby: DIN 787
- Nakrętka: Nakrętka sześciokątna DIN 6330B
- Podkładka: Podkładka DIN 6340
- Rowki teowe: 18 mm
- Rozmiar: 18 mm

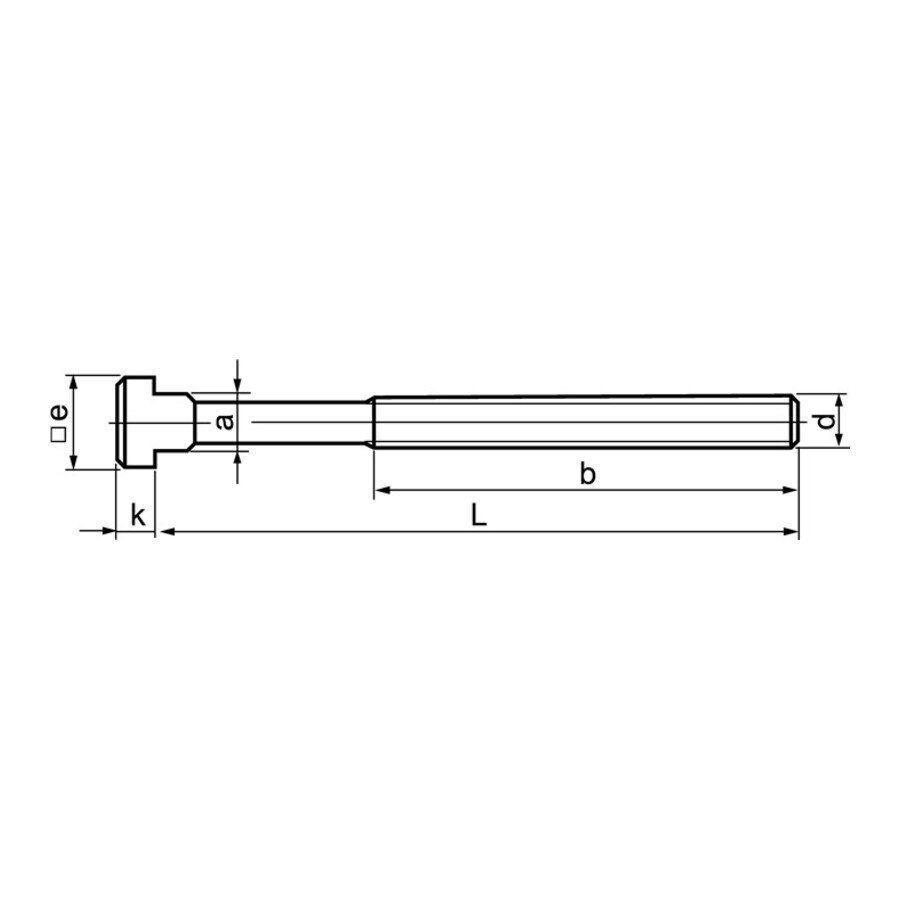

- A: 17,7 mm
- B: 45 mm
- D: M16
- E: 28 mm
- K: 10 mm
- L: 63 mm
- Zakres klas wytrzymałości: M6–M12 klasa 10.9; M14–M42 klasa 8.8; dodatkowo ulepszana cieplnie do 8.8
- Wykonanie: Kuta, z frezowaną prowadnicą rowków T, gwint walcowany
Zawartość zestawu
- Śruba do rowków teowych DIN 787, D = M16, L = 63 mm
- Nakrętka sześciokątna DIN 6330B
- Podkładka DIN 6340
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta śruba z nakrętką i podkładką?
Produkt jest przeznaczony do rowków teowych o szerokości 18 mm.
Jaki gwint ma ta śruba do rowków teowych?
Śruba wyposażona jest w gwint walcowany o rozmiarze D = M16.
Czy ten produkt jest kompletny z nakrętką i podkładką?
Tak, jest to komplet zawierający śrubę do rowków teowych, nakrętkę sześciokątną DIN 6330B oraz podkładkę DIN 6340.
Jakie są główne wymiary tej śruby do rowków teowych?
Główne wymiary to: A = 17,7 mm, B = 45 mm, D = M16, E = 28 mm, K = 10 mm, L = 63 mm, przeznaczenie do rowka teowego 18 mm.
Dane techniczne
| Rowki teowe [mm] | 18 |
| D [mm] | M16 |
| B [mm] | 45 |
| E [mm] | 28 |
| K [mm] | 10 |
| Rozmiar [mm] | 18 |
| L [mm] | 63 |
| A [mm] | 17.7 |
