Śruba do rowków teowych z nakrętką i podkładką 787 M16x18x80
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

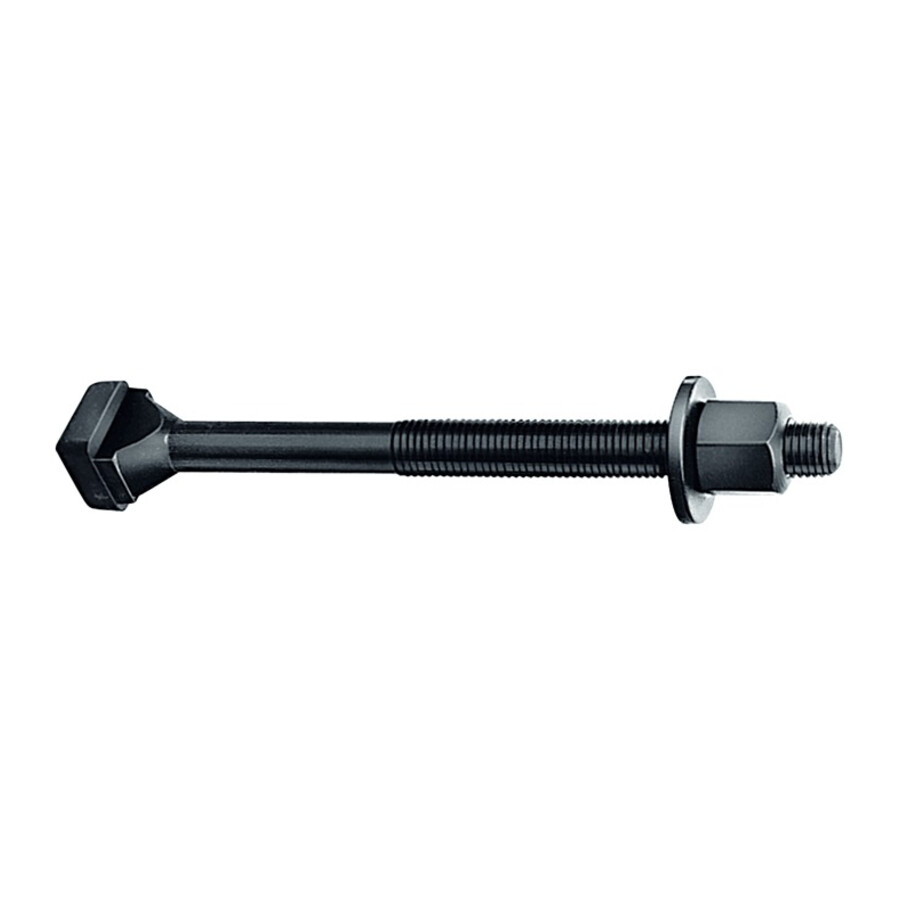

Śruba do rowków teowych z nakrętką i podkładką M16x18x80
Kompletny element mocujący do rowków teowych przeznaczony do uchwytów mocujących i docisków, wyposażony w nakrętkę sześciokątną oraz podkładkę. Rozwiązanie dla użytkowników poszukujących powtarzalnego i stabilnego mocowania detali na stołach maszyn, płytach montażowych i systemach dociskowych.
Cechy i korzyści
- Kompletna śruba z nakrętką i podkładką – gotowy do użycia zestaw skraca czas przygotowania mocowania i ogranicza konieczność dobierania osobnych elementów.
- Przeznaczenie do rowków teowych 18 mm – dopasowanie do standardowego wymiaru rowka zwiększa pewność mocowania i zmniejsza ryzyko uszkodzenia stołu lub płyty.
- Frezowana prowadnica rowków T – precyzyjne prowadzenie w rowku ułatwia szybkie ustawianie docisków i poprawia powtarzalność pozycjonowania.
- Gwint walcowany – zapewnia gładką pracę nakrętki, co ułatwia regulację siły docisku i ogranicza zużycie elementów gwintowanych.
- Ulepszanie cieplne do klas wytrzymałości 8.8 / 10.9 – dostosowanie do obciążeń stosowanych w systemach mocowania ogranicza ryzyko odkształceń i zwiększa trwałość połączenia.
- Wykonanie według DIN 787 – zachowanie wymiarów normowych ułatwia integrację z istniejącymi uchwytami, płytami i dociskami innych producentów.
Zastosowanie
Element przeznaczony do mocowania uchwytów i docisków w rowkach teowych 18 mm, stosowanych na stołach obrabiarek, płytach montażowych oraz w systemach mocujących w warsztatach mechanicznych i działach utrzymania ruchu. Sprawdza się przy mocowaniu detali, przyrządów obróbkowych oraz elementów pozycjonujących w procesach obróbki i montażu, wszędzie tam, gdzie wymagane jest pewne i sztywne połączenie w rowku T.
Specyfikacja techniczna
- Typ produktu: Śruba do rowków teowych z nakrętką i podkładką
- Norma śruby: DIN 787
- Nakrętka: sześciokątna DIN 6330B
- Podkładka: DIN 6340
- Rozmiar rowka teowego: 18 mm

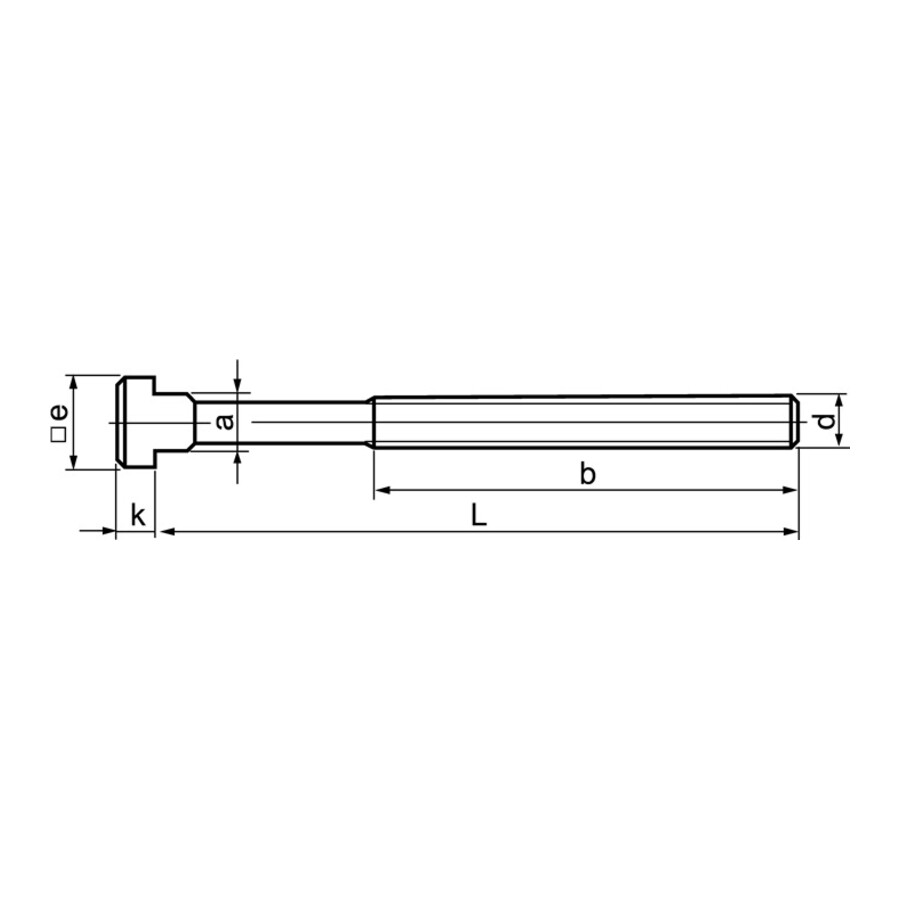

- Rozmiar: 18 mm
- A: 17,7 mm
- B: 55 mm
- D: M16
- E: 28 mm
- K: 10 mm
- L: 80 mm
Zawartość zestawu
- Śruba do rowków teowych DIN 787
- Nakrętka sześciokątna DIN 6330B
- Podkładka DIN 6340
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta śruba z nakrętką i podkładką?
Produkt jest przeznaczony do rowków teowych o szerokości 18 mm.
Jaki jest gwint śruby do rowków teowych w tym komplecie?
Śruba posiada gwint walcowany o rozmiarze D: M16.
Jakie elementy wchodzą w skład kompletu śruby do rowków teowych?
W skład wchodzą: śruba do rowków teowych DIN 787, nakrętka sześciokątna DIN 6330B oraz podkładka DIN 6340.
Jakie są podstawowe wymiary śruby do rowka teowego 18 mm?
Podstawowe wymiary to między innymi: A 17,7 mm, B 55 mm, E 28 mm, K 10 mm, długość L 80 mm oraz gwint D M16.
Dane techniczne
| D [mm] | M16 |
| B [mm] | 55 |
| E [mm] | 28 |
| K [mm] | 10 |
| Rozmiar [mm] | 18 |
| L [mm] | 80 |
| A [mm] | 17.7 |
| Rowki teowe [mm] | 18 |
