Śruba do rowków teowych z nakrętką i podkładką 787 M20x20x200
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

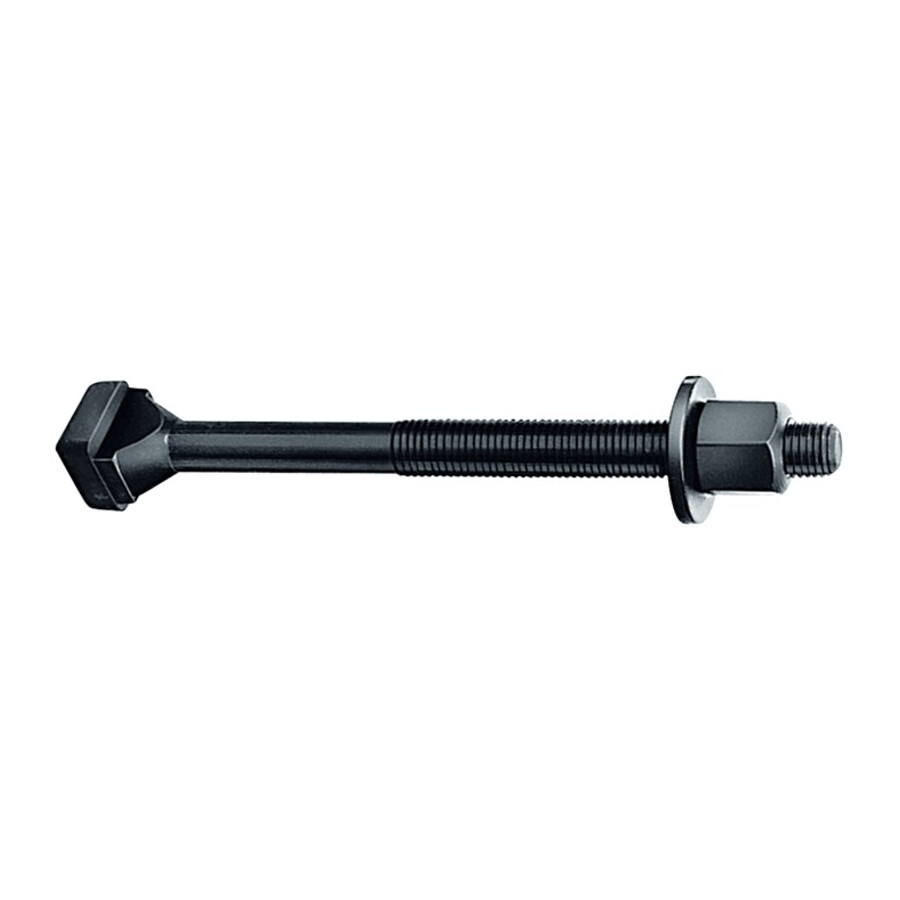

Śruba do rowków teowych z nakrętką i podkładką M20x20x200
Komplet śruby do rowków teowych z nakrętką sześciokątną i podkładką przeznaczony jest do mocowania, uchwytów i docisków w obrabiarkach oraz stołach z rowkami T. Rozwiązanie to pozwala na stabilne i powtarzalne mocowanie elementów w procesach obróbki i montażu.
Cechy i korzyści
- Kompletna śruba z nakrętką i podkładką – gotowy zestaw skraca czas przygotowania mocowania i upraszcza zakupy części zamiennych.
- Kuta konstrukcja – zapewnia wysoką trwałość zestawu przy wielokrotnym dokręcaniu w zastosowaniach produkcyjnych.
- Frezowana prowadnica rowków T – precyzyjne dopasowanie do rowka teowego 20 mm zwiększa sztywność połączenia i ogranicza przesunięcia podczas pracy.
- Gwint walcowany – poprawia odporność na zmęczenie gwintu, co jest istotne przy częstych zmianach konfiguracji mocowania.
- Odpowiednio dobrana długość L = 200 mm – umożliwia mocowanie elementów o zróżnicowanej wysokości przy użyciu tych samych uchwytów i docisków.
Zastosowanie
Element przeznaczony jest do systemów mocujących i docisków na stołach obrabiarek z rowkami teowymi 20 mm, w szczególności w obróbce skrawaniem, montażu oraz ustawianiu przyrządów i uchwytów. Sprawdza się w zastosowaniach warsztatowych i produkcyjnych, gdzie wymagane jest powtarzalne i sztywne mocowanie detali.

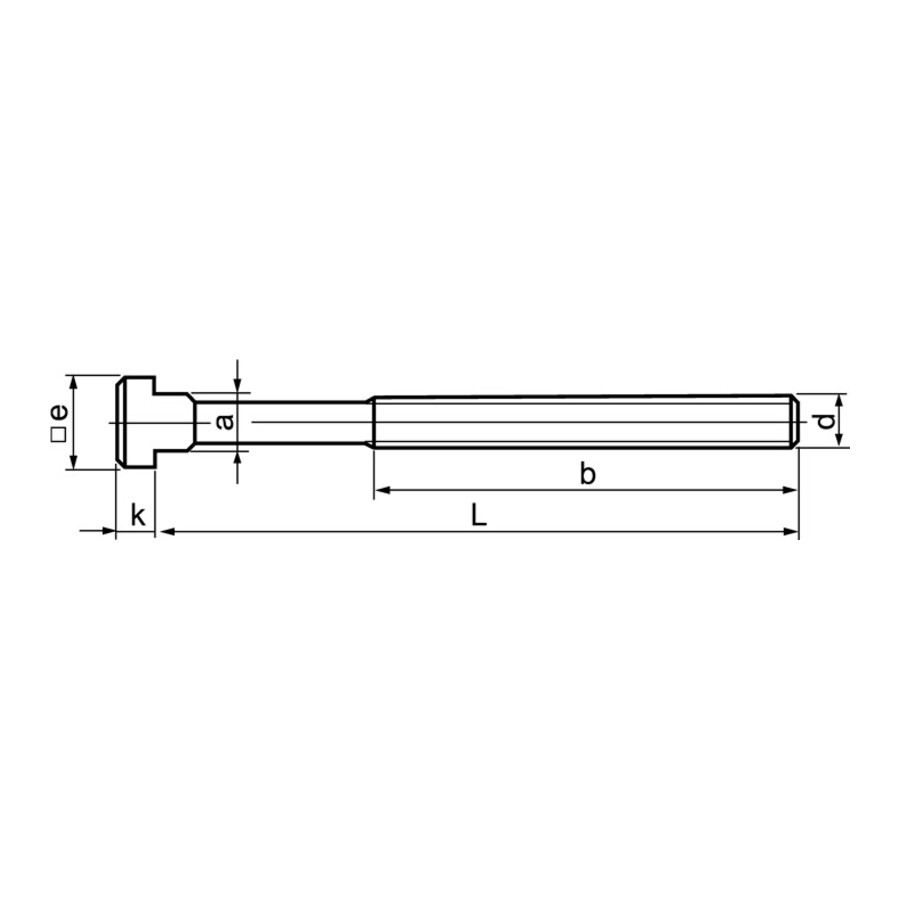

Specyfikacja techniczna
- Typ produktu: Uchwyty mocujące, dociski
- Rowki teowe: 20 mm
- Rozmiar: 20 mm
- A: 19,7 mm
- B: 125 mm
- D: M20
- E: 32 mm
- K: 12 mm
- L: 200 mm
- DIN: 787 (podobna)
- Nakrętka: sześciokątna DIN 6330B
- Podkładka: DIN 6340
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta śruba z nakrętką i podkładką?
Produkt jest przeznaczony do rowków teowych o szerokości 20 mm.
Czy w komplecie znajduje się nakrętka i podkładka?
Tak, zestaw jest kompletny – zawiera śrubę do rowków teowych, nakrętkę sześciokątną DIN 6330B oraz podkładkę DIN 6340.
Jaki jest rozmiar gwintu w tej śrubie do rowków teowych?
Śruba posiada gwint o rozmiarze D = M20.
Jaka jest długość L tej śruby do rowków teowych?
Długość całkowita L śruby wynosi 200 mm.
Dane techniczne
| K [mm] | 12 |
| Rozmiar [mm] | 20 |
| L [mm] | 200 |
| A [mm] | 19.7 |
| Rowki teowe [mm] | 20 |
| D [mm] | M20 |
| B [mm] | 125 |
| E [mm] | 32 |
