Śruba do rowków teowych z nakrętką i podkładką 787 M20x22x125
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

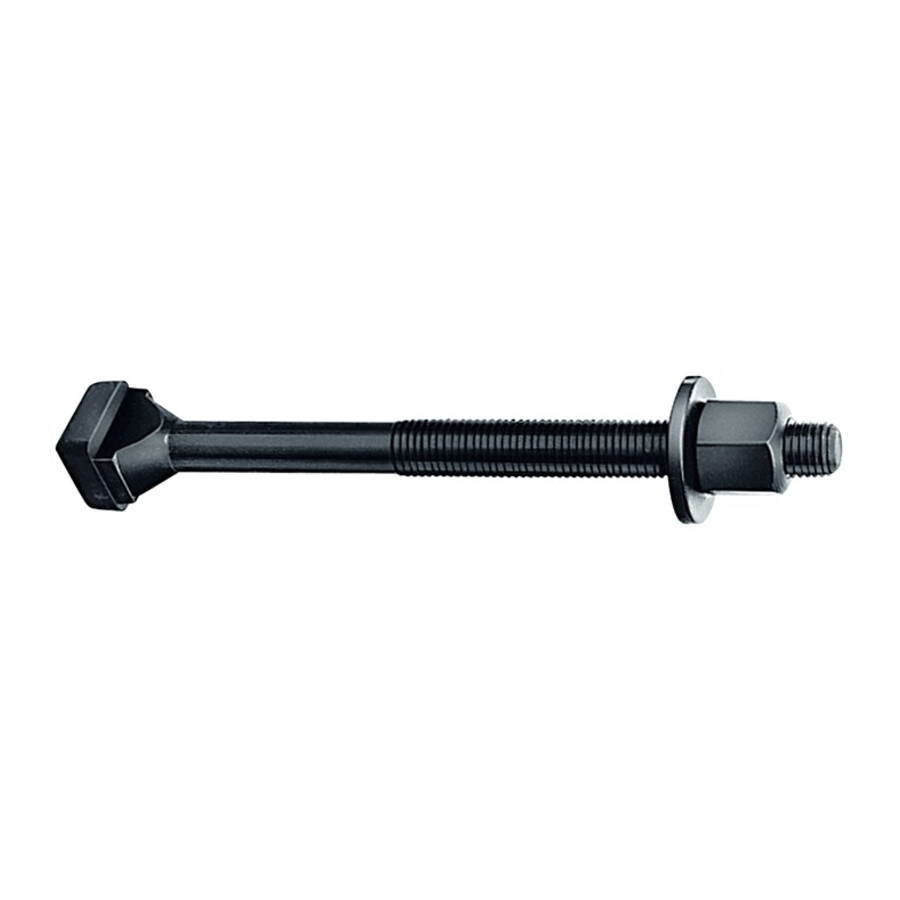

Śruba do rowków teowych z nakrętką i podkładką M20x22x125
Kompletny element mocujący do rowków teowych, składający się ze śruby, nakrętki sześciokątnej oraz podkładki, przeznaczony do stabilnego mocowania uchwytów i docisków na stołach maszyn oraz płytach montażowych z rowkiem 22 mm. Rozwiązanie dedykowane dla konstruktorów, technologów i działów utrzymania ruchu, którzy potrzebują powtarzalnego i pewnego zamocowania.
Cechy i korzyści
- Kompletna śruba z nakrętką i podkładką – gotowy zestaw mocujący ogranicza konieczność dobierania osobnych elementów i przyspiesza montaż.
- Wykonanie według DIN 787, DIN 6330B i DIN 6340 – ułatwia dobór zamienników oraz integrację z istniejącymi systemami mocowań.
- Kuta konstrukcja z frezowaną prowadnicą rowków T – zwiększa pewność osadzenia w rowku teowym i redukuje ryzyko przesunięcia podczas docisku.
- Gwint walcowany – sprzyja równomiernemu przenoszeniu obciążeń i wydłuża trwałość złącza gwintowego.
- Dopasowanie do rowka teowego 22 mm – zapewnia właściwe prowadzenie śruby w standardowych stołach maszynowych i płytach z rowkami T.
- Określone wymiary geometryczne – umożliwiają precyzyjne projektowanie układów mocujących oraz kontrolę głębokości i zakresu docisku.
Zastosowanie
Element przeznaczony do mocowania uchwytów, docisków oraz innych przyrządów na stołach obrabiarek, płytach montażowych i stołach spawalniczych wyposażonych w rowki teowe o szerokości 22 mm. Stosowany w przyrządach obróbkowych, systemach mocowań warsztatowych oraz w liniach produkcyjnych, gdzie wymagane jest szybkie i powtarzalne ustawianie elementów mocowanych.

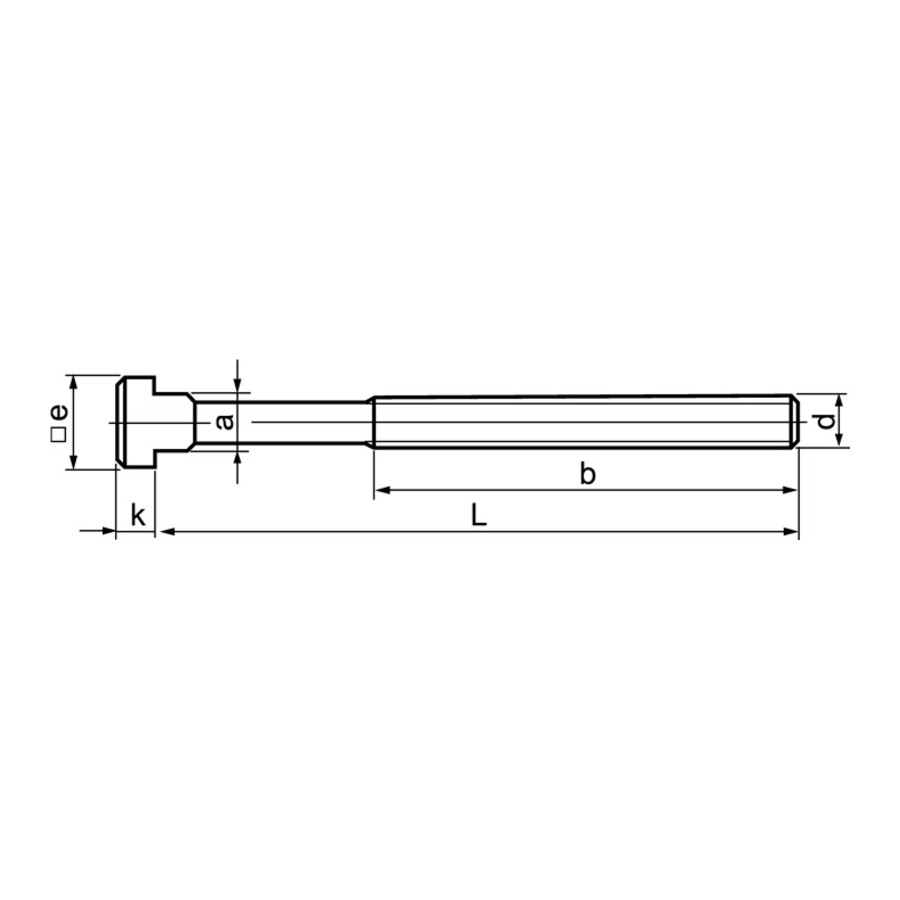

Specyfikacja techniczna
- Rodzaj produktu: Śruba do rowków teowych z nakrętką i podkładką
- Norma śruby: DIN 787
- Nakrętka sześciokątna: DIN 6330B
- Podkładka: DIN 6340
- Rowki teowe [mm]: 22
- Rozmiar [mm]: 22
- A [mm]: 21,7
- B [mm]: 85
- D: M20
- E [mm]: 35
- K [mm]: 14
- L [mm]: 125
Zawartość zestawu
- Śruba do rowków teowych DIN 787 M20
- Nakrętka sześciokątna DIN 6330B
- Podkładka DIN 6340
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta śruba z nakrętką i podkładką?
Produkt jest przeznaczony do stosowania w rowkach teowych o szerokości 22 mm.
Jaki jest gwint śruby w tym komplecie do rowków teowych?
Śruba posiada gwint walcowany o rozmiarze D = M20.
Jakie elementy wchodzą w skład kompletu śruby do rowków teowych?
W zestawie znajdują się: śruba do rowków teowych DIN 787 M20, nakrętka sześciokątna DIN 6330B oraz podkładka DIN 6340.
Jakie są główne wymiary tej śruby do rowków teowych M20x22x125?
Długość L wynosi 125 mm, gwint D ma rozmiar M20, a pozostałe kluczowe wymiary to A = 21,7 mm, B = 85 mm, E = 35 mm oraz K = 14 mm.
Dane techniczne
| Rowki teowe [mm] | 22 |
| D [mm] | M20 |
| B [mm] | 85 |
| E [mm] | 35 |
| K [mm] | 14 |
| Rozmiar [mm] | 22 |
| L [mm] | 125 |
| A [mm] | 21.7 |
