Śruba do rowków teowych z nakrętką i podkładką 787 M24x28x160
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

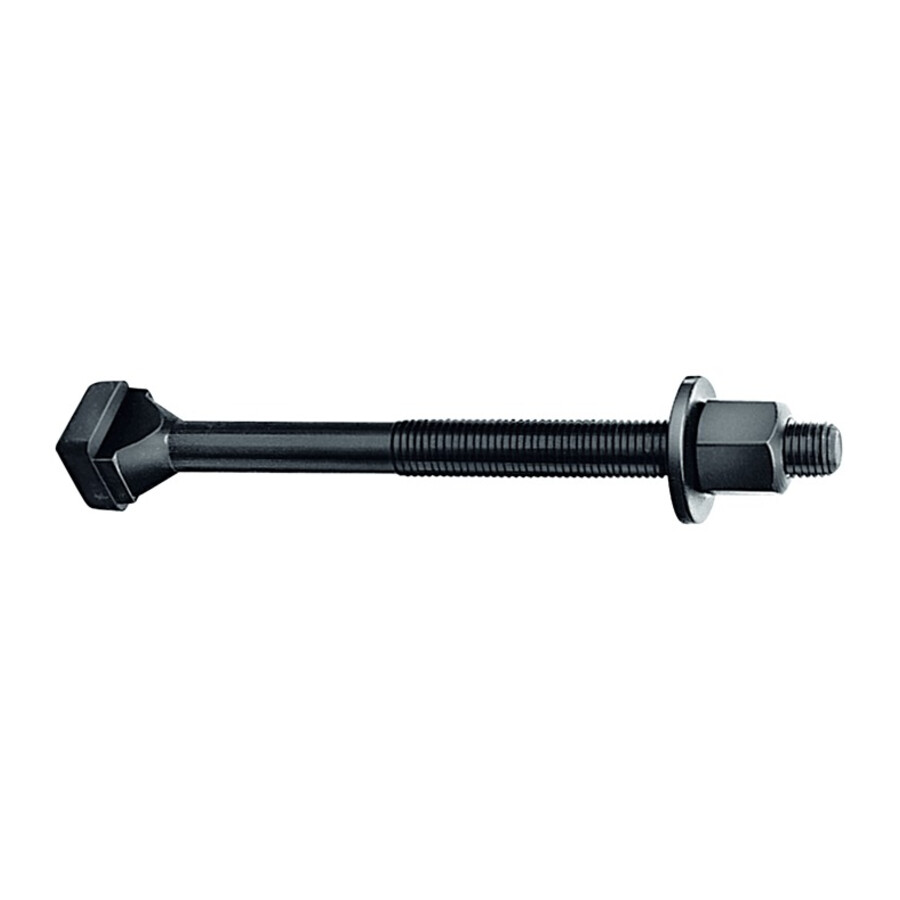

Śruba do rowków teowych z nakrętką i podkładką 28 mm M24x160 Din 787
Komplet śruby teowej z nakrętką sześciokątną i podkładką przeznaczony do mocowania w rowkach teowych, stosowany w uchwytach mocujących i dociskach. Rozwiązanie dedykowane dla użytkowników wymagających powtarzalnego, stabilnego i bezpiecznego mocowania detali w procesach obróbki i montażu.
Cechy i korzyści
- Komplet z nakrętką i podkładką – gotowe do użycia rozwiązanie skraca czas przygotowania mocowania i upraszcza zakupy.
- Frezowana prowadnica rowków T – pewne osadzenie w rowku teowym ogranicza przesunięcia podczas docisku, co zwiększa stabilność mocowania.
- Gwint walcowany – poprawiona trwałość połączenia gwintowego przekłada się na dłuższą żywotność zestawu przy częstych regulacjach.
- Wykonanie wg DIN 787 – łatwa identyfikacja i dopasowanie do standardowych elementów systemów mocujących.
- Dopasowanie do rowka teowego 28 mm – szybki dobór do istniejących stołów i płyt z rowkami T bez potrzeby przeróbek.
- Zakres zastosowania w uchwytach mocujących i dociskach – umożliwia budowę różnorodnych układów zaciskowych przy obróbce, montażu i kontroli.
Zastosowanie
Śruba przeznaczona jest do mocowania w rowkach teowych o szerokości 28 mm, typowo w stołach maszyn, płytach mocujących i systemach dociskowych. Stosowana w uchwytach mocujących i dociskach przy operacjach obróbki skrawaniem, montażu elementów, a także przy pozycjonowaniu i unieruchamianiu detali w procesach produkcyjnych i warsztatowych.
Specyfikacja techniczna
- Rodzaj produktu: Śruba do rowków teowych z nakrętką i podkładką
- Norma śruby: DIN 787
- Nakrętka: sześciokątna DIN 6330B
- Podkładka: DIN 6340
- Rowki teowe [mm]: 28
- Rozmiar [mm]: 28
- A [mm]: 27,7
- B [mm]: 110
- D: M24
- E [mm]: 44
- K [mm]: 18
- L [mm]: 160
- Zakres gwintów: M6 do M12 ulepszana cieplnie do klasy wytrzymałości 10.9
- Zakres gwintów: M14 do M42 ulepszana cieplnie do klasy wytrzymałości 8.8
- Wykonanie: kuta, gwint walcowany, frezowana prowadnica rowków T, ulepszana cieplnie do 8.8
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta śruba z nakrętką i podkładką?
Produkt jest przeznaczony do współpracy z rowkami teowymi o szerokości 28 mm.
Jaki jest gwint i długość tej śruby do rowków teowych?
Śruba posiada gwint M24, a jej długość całkowita L wynosi 160 mm.
Czy w komplecie znajduje się nakrętka i podkładka?
Tak, zestaw jest kompletny – zawiera nakrętkę sześciokątną DIN 6330B oraz podkładkę DIN 6340.
Z jaką normą jest zgodna ta śruba teowa?
Śruba wykonana jest zgodnie z normą DIN 787.
Dane techniczne
| D [mm] | M24 |
| B [mm] | 110 |
| E [mm] | 44 |
| K [mm] | 18 |
| Rozmiar [mm] | 28 |
| L [mm] | 160 |
| A [mm] | 27.7 |
| Rowki teowe [mm] | 28 |
