Wpust teowy stały 6322A, 22
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

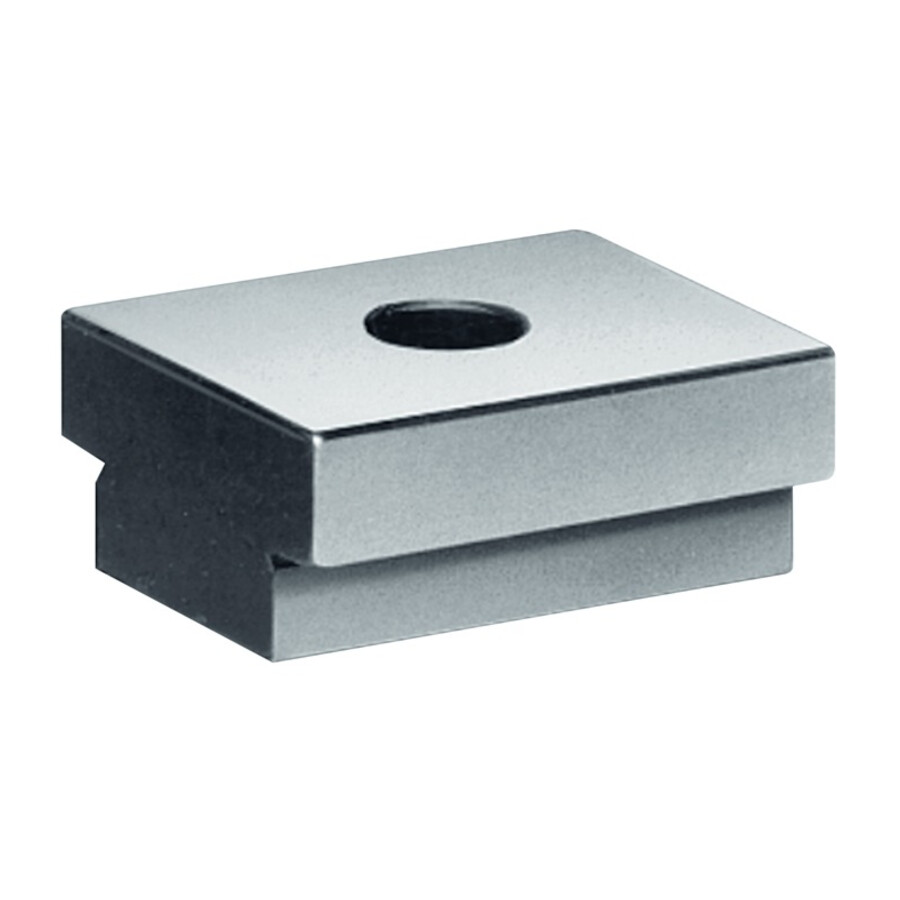

Wpust teowy stały 6322A – rozmiar 22 M6x16
Element teowy przeznaczony do stałego mocowania imadeł i przyrządów na stole maszyny, montowany w znormalizowanym wpuscie prowadzącym. Odpowiedni dla działów utrzymania ruchu, narzędziowni oraz warsztatów obróbki skrawaniem pracujących z różnymi szerokościami rowków teowych.
Cechy i korzyści
- Konstrukcja stała – zapewnia powtarzalne i pewne mocowanie przyrządów, co zmniejsza ryzyko przemieszczeń w czasie obróbki.
- Hartowanie dyfuzyjne C15 – podnosi trwałość powierzchni roboczych, ograniczając zużycie przy częstych przezbrojeniach.
- Wkręcanie parami do wpustu prowadzącego – umożliwia stabilne zamocowanie imadeł i przyrządów bez ingerencji w stół maszyny.
- Dopasowanie do dwóch szerokości rowka – pozwala pracować z rowkiem 22 mm w maszynie i 20 mm w przyrządzie, co redukuje konieczność stosowania kilku typów elementów mocujących.
- Długość 32 mm – kompaktowy wymiar ułatwia zabudowę w ograniczonej przestrzeni na stole roboczym.
- Gwint M6 x 16 – umożliwia wykorzystanie standardowych śrub mocujących, co upraszcza gospodarkę magazynową.
Zastosowanie
Produkt przeznaczony do stałych wpustów przesuwnych typu 6322A w imadłach i przyrządach mocowanych na stołach obrabiarek z rowkami teowymi o wymiarze znamionowym 22 mm po stronie maszyny i 20 mm po stronie przyrządu. Sprawdza się w mocowaniu elementów na stołach frezarek, wiertarek, centrów obróbczych oraz w przyrządach specjalnych wykorzystywanych w narzędziowniach i działach utrzymania ruchu.

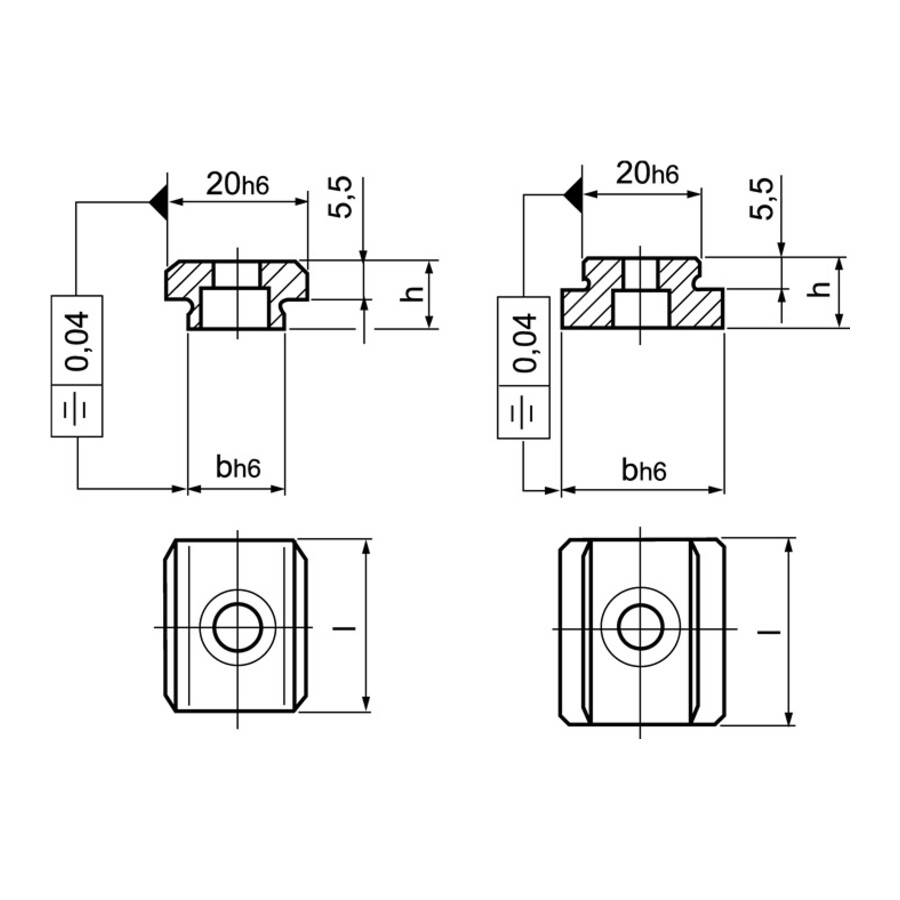

Specyfikacja techniczna
- Typ: wpust teowy stały 6322A
- Rozmiar: 22 M6x16
- Materiał: C15 hartowany dyfuzyjnie
- Przeznaczenie: do śrub M6 x 16
- L [mm]: 32
- Wymiar znamionowy rowka przy maszynie [mm]: 22
- Wymiar znamionowy rowka przy przyrządzie [mm]: 20
Najczęściej zadawane pytania
Do jakiego wymiaru rowka teowego przy maszynie przeznaczony jest ten wpust stały?
Wpust jest przeznaczony do rowka teowego przy maszynie o wymiarze znamionowym 22 mm.
Jaki jest wymiar rowka po stronie przyrządu dla tego wpustu 6322A?
Po stronie przyrządu wymiar znamionowy rowka wynosi 20 mm.
Z jakim typem śrub można stosować ten wpust teowy?
Produkt przystosowany jest do współpracy ze śrubami M6 x 16.
Jaka jest długość L tego wpustu teowego stałego?
Długość L wpustu wynosi 32 mm.
Dane techniczne
| Rozmiar | 22 M6x16 |
| Do śrub | M6 x 16 |
| L [mm] | 32 |
| Wymiar znamionowy rowka przy maszynie [mm] | 22 |
| Wymiar znamionowy rowka przy przyrządzie [mm] | 20 |
