Zestaw podkładek wzorcowych 6348P, dł. 125 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

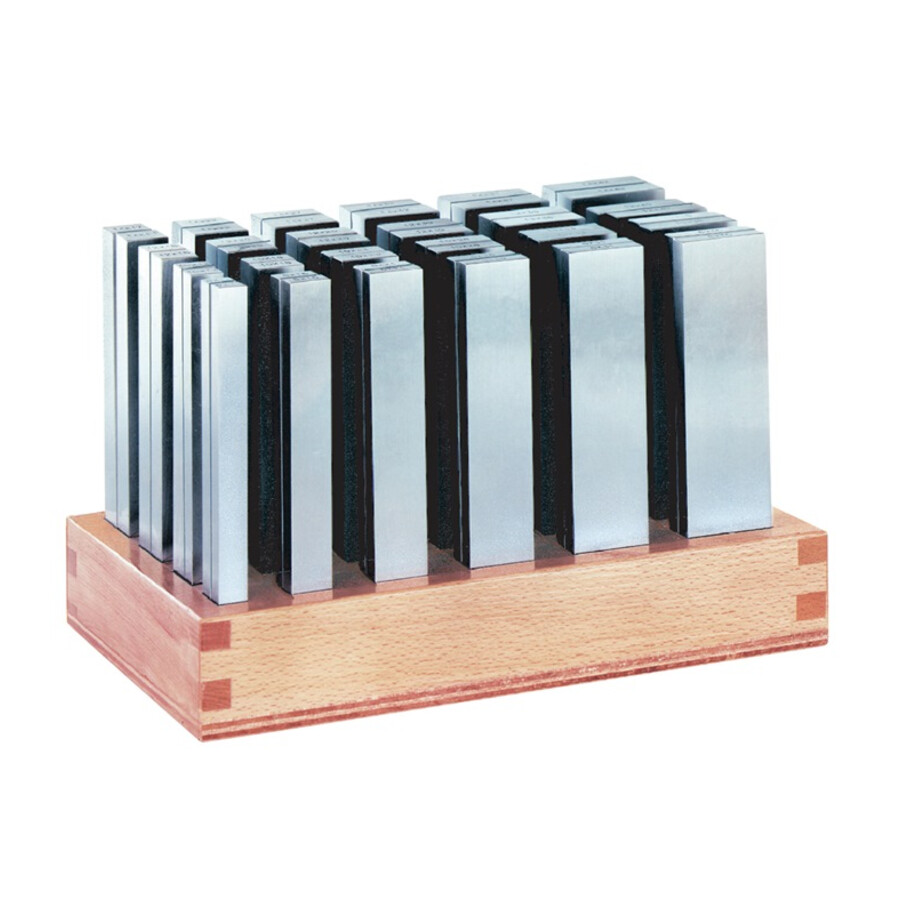

Zestaw podkładek wzorcowych długość 125 mm 24 pary
Precyzyjny zestaw podkładek pomiarowych przeznaczony do ustawiania wysokości, kontroli wymiarów oraz prac kalibracyjnych w warunkach warsztatowych i produkcyjnych. Sprawdzi się w narzędziowniach, działach UTR oraz laboratoriach pomiarowych, gdzie wymagana jest powtarzalność i dokładność ustawień.
Cechy i korzyści
- Hartowanie dyfuzyjne – zwiększona trwałość powierzchni roboczych, co ogranicza zużycie przy częstym użytkowaniu i zmniejsza koszty wymiany wyposażenia pomiarowego.
- Szlifowane parami na płasko – zapewniona równoległość i płaskość współpracujących elementów, co przekłada się na wiarygodność pomiarów i ustawień.
- Podziałka co 1 mm – ułatwia szybkie zestawianie żądanych wysokości, skracając czas przygotowania stanowiska obróbczego lub pomiarowego.
- Tolerancja pary tp na wysokość IT 5 – umożliwia stosowanie kompletu w aplikacjach wymagających podwyższonej dokładności bez konieczności dodatkowej kontroli.
- Nominalna tolerancja pomiarowa ±0,01 mm – pozwala na powtarzalne ustawianie wysokości z małą niepewnością, co ogranicza ryzyko błędów wymiarowych wyrobów.
- Drewniana skrzynka – bezpieczne i uporządkowane przechowywanie wszystkich par podkładek, ułatwiające identyfikację i transport w obrębie zakładu.
Zastosowanie
Zestaw przeznaczony jest do precyzyjnego ustawiania wysokości przy obróbce skrawaniem, kontroli wymiarów na stanowiskach pomiarowych oraz w procesach ustawiania maszyn i oprzyrządowania. Może być stosowany w narzędziowniach, przy utrzymaniu ruchu, w działach kontroli jakości oraz w warsztatach serwisowych, wszędzie tam, gdzie wymagane jest szybkie i powtarzalne uzyskanie określonej wysokości w zakresie wynikającym z dostępnych wymiarów podkładek.
Specyfikacja techniczna
- Długość: 125 mm
- Długość całkowita: 125 mm
- Zawartość zestawu: 24 pary podkładek
- Nominalna tolerancja pomiarowa na wysokość: ±0,01 mm
- Tolerancja pary tp na wysokość: IT 5
- Zakres z podziałką: co 1 mm
- Norma wymiarowa: pozostałe wymiary wg DIN ISO 2768m
- Opakowanie: drewniana skrzynka
Zawartość zestawu
- Podkładki rozmiar 100 – po 1 parze: 2x5 / 2x10 / 2x15 / 2x20 / 3x6 / 3x11 / 3x16 / 3x21 / 4x7 / 4x12 / 4x17 / 4x22 / 5x8 / 5x13 / 5x18 / 5x23 / 6x9 / 6x14 / 6x19 / 6x24 mm (szer. x wys.)
- Podkładki rozmiar 125 – po 1 parze: 8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm (szer. x wys.)
- Podkładki rozmiar 150 – po 1 parze: 8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm (szer. x wys.)
Najczęściej zadawane pytania
Jaka jest długość podkładek wzorcowych w tym zestawie?
W zestawie zastosowano podkładki o długości 125 mm, zgodnie z podaną długością całkowitą.
Jaką dokładność zapewnia ten zestaw podkładek wzorcowych?
Nominalna tolerancja pomiarowa na wysokość wynosi ±0,01 mm, a tolerancja pary tp na wysokość jest zgodna z IT 5.
Ile par podkładek zawiera komplet?
Zestaw zawiera łącznie 24 pary podkładek wzorcowych.
W jakim opakowaniu dostarczany jest zestaw podkładek wzorcowych?
Komplet dostarczany jest w drewnianej skrzynce, co ułatwia przechowywanie i organizację elementów.
Dane techniczne
| Długość całkowita [mm] | 125 |
| Długość [mm] | 125 |
| Zawartość zestawu (ilość par) | 24 |
