Zestaw podkładek wzorcowych 6348P, dł. 150 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

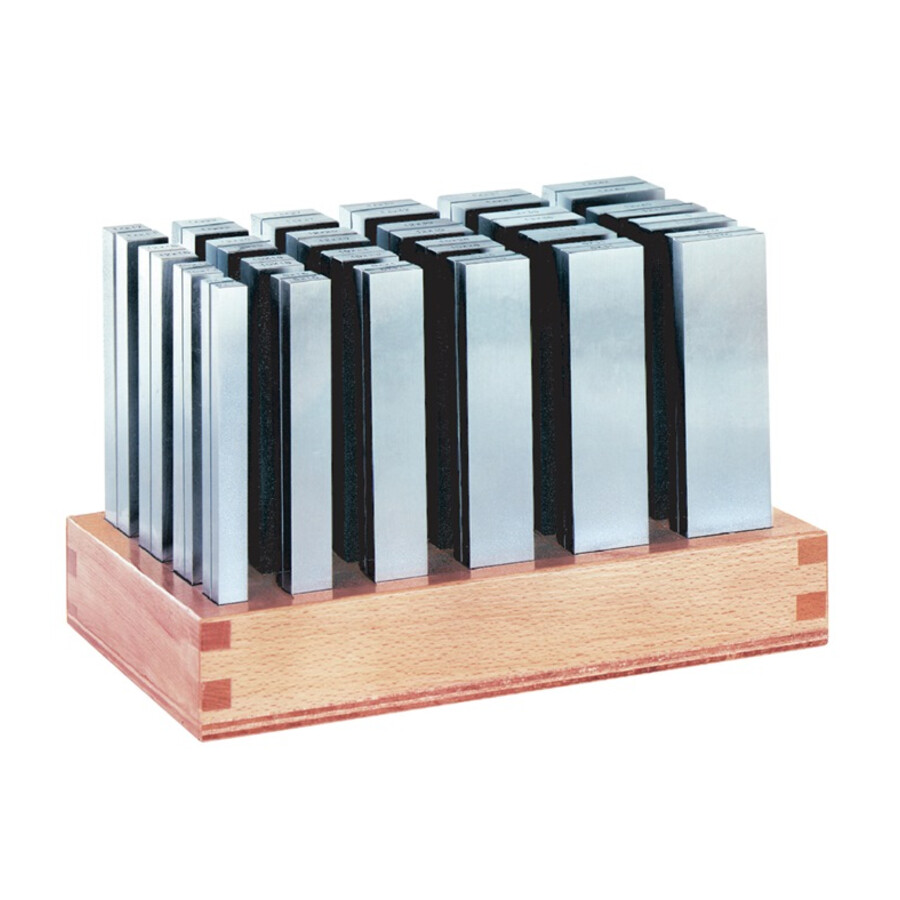

Zestaw podkładek wzorcowych 150 mm 24 par drewniana skrzynka 6348p
Kompletny zestaw podkładek wzorcowych przeznaczony do precyzyjnego ustawiania wysokości, kontroli wymiarów i kalibracji przyrządów pomiarowych w warunkach warsztatowych i produkcyjnych. Sprawdza się w działach utrzymania ruchu, narzędziowniach, kontrolach jakości oraz w zakładach mechanicznych.
Cechy i korzyści
- Podkładki w drewnianej skrzynce – uporządkowane przechowywanie w jednym miejscu ułatwia szybkie kompletowanie wymaganych wysokości i ogranicza ryzyko zagubienia elementów.
- Hartowanie dyfuzyjne – zapewnia wysoką odporność na zużycie, co przekłada się na stabilność wymiarową w dłuższym okresie użytkowania i niższe koszty wymiany.
- Szlifowane parami na płasko – gwarantuje dokładne przyleganie współpracujących powierzchni i powtarzalność wysokości, co jest kluczowe przy nastawach maszyn i przyrządów.
- Zakres z podziałką co 1 mm – umożliwia budowanie wielu kombinacji wymiarów wysokościowych z jednego kompletu, zwiększając elastyczność w codziennej pracy.
- Tolerancja pary tp na wysokość IT 5 – pozwala na stosowanie zestawu w zadaniach wymagających podwyższonej dokładności pomiarowej i ustawczej.
- Nominalna tolerancja pomiarowa na wysokość ± 0,01 mm – umożliwia wykonywanie precyzyjnych nastaw i kontroli bez konieczności stosowania dodatkowych elementów wyrównawczych.
Zastosowanie
Zestaw jest przeznaczony do precyzyjnego ustawiania wysokości przyrządów, oprzyrządowania i detali na maszynach w zakładach obróbki skrawaniem, warsztatach mechanicznych oraz narzędziowniach. Może być wykorzystywany w działach kontroli jakości do sprawdzania wymiarów wysokościowych oraz w utrzymaniu ruchu do szybkich, powtarzalnych nastaw i regulacji urządzeń.
Specyfikacja techniczna
- Długość: 150 mm
- Długość całkowita: 150 mm
- Zawartość zestawu (ilość par): 24
- Tolerancja pary tp na wysokość: IT 5
- Nominalna tolerancja pomiarowa na wysokość: ± 0,01 mm
- Wymiary wg: DIN ISO 2768m
- Typ obróbki: szlifowane parami na płasko
- Obróbka cieplna: hartowane dyfuzyjnie
- Opakowanie: drewniana skrzynka
Zawartość zestawu
- Podkładki wzorcowe – rozmiar 100, po 1 parze: 2x5 / 2x10 / 2x15 / 2x20 / 3x6 / 3x11 / 3x16 / 3x21 / 4x7 / 4x12 / 4x17 / 4x22 / 5x8 / 5x13 / 5x18 / 5x23 / 6x9 / 6x14 / 6x19 / 6x24 mm (szer. x wys.)
- Podkładki wzorcowe – rozmiar 125, po 1 parze: 8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm (szer. x wys.)
- Podkładki wzorcowe – rozmiar 150, po 1 parze: 8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm (szer. x wys.)
- Zakres z podziałką co 1 mm
Najczęściej zadawane pytania
Jaka jest dokładność podkładek wzorcowych w tym zestawie?
Nominalna tolerancja pomiarowa na wysokość wynosi ± 0,01 mm, a tolerancja pary tp na wysokość odpowiada klasie IT 5.
Ile par podkładek wzorcowych zawiera zestaw 6348P 150 mm?
Komplet zawiera 24 pary podkładek wzorcowych.
W jakim opakowaniu dostarczany jest zestaw podkładek wzorcowych?
Podkładki dostarczane są w drewnianej skrzynce, która ułatwia przechowywanie i organizację elementów.
Do jakich zastosowań nadają się te podkładki wzorcowe?
Zestaw jest przeznaczony do precyzyjnego ustawiania wysokości, kalibracji i kontroli wymiarów w warsztatach, działach utrzymania ruchu, narzędziowniach oraz kontrolach jakości.
Dane techniczne
| Długość całkowita [mm] | 150 |
| Długość [mm] | 150 |
| Zawartość zestawu (ilość par) | 24 |
