Nakrętka łącząca 6334, M10x16
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

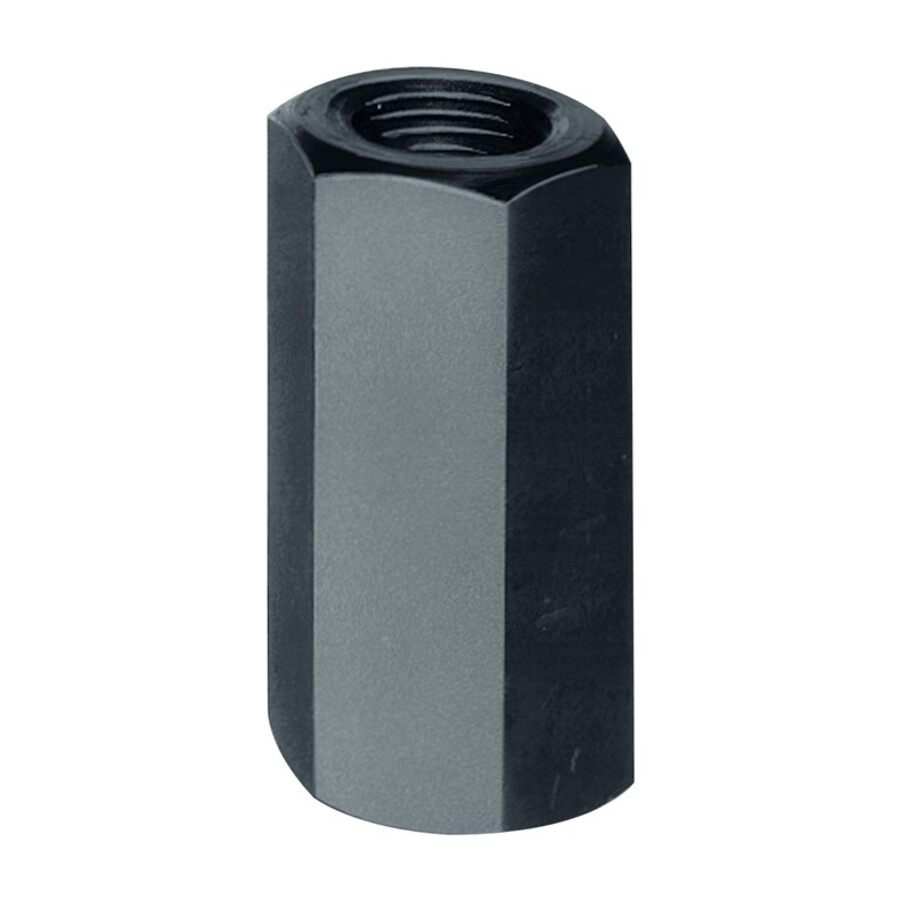

Nakrętka łącząca M10x16 6334 M10x16
Nakrętka łącząca przeznaczona do wykonywania połączeń pomiędzy śrubą do rowków teowych DIN 787 a śrubą dwustronną DIN 6379, tam gdzie wymagane jest pewne i kontrolowane mocowanie bez przelotu. Rozwiązanie dedykowane dla konstruktorów, utrzymania ruchu i warsztatów montażowych, które potrzebują powtarzalnych, bezpiecznych połączeń śrubowych.
Cechy i korzyści
- Ulepszanie cieplnie i klasa wytrzymałości 10 – zapewnia dużą nośność połączenia, co przekłada się na wysoką niezawodność mocowania w aplikacjach przemysłowych.
- Dedykowana do śrub DIN 787 i DIN 6379 – umożliwia tworzenie standardowych połączeń z wykorzystaniem typowych elementów złącznych, co upraszcza zakupy i gospodarkę magazynową.
- Konstrukcja nieprzelotowa – ogranicza ryzyko nadmiernego wkręcenia śrub, zwiększając bezpieczeństwo użytkowania oraz stabilność połączenia.
- Kontrolowana głębokość wkręcania – zalecenie wkręcania każdej ze śrub do połowy wysokości nakrętki ułatwia zachowanie powtarzalnych warunków montażu.
- Rozmiar klucza 16 mm – możliwość obsługi standardowym kluczem ułatwia integrację z istniejącym wyposażeniem warsztatu.

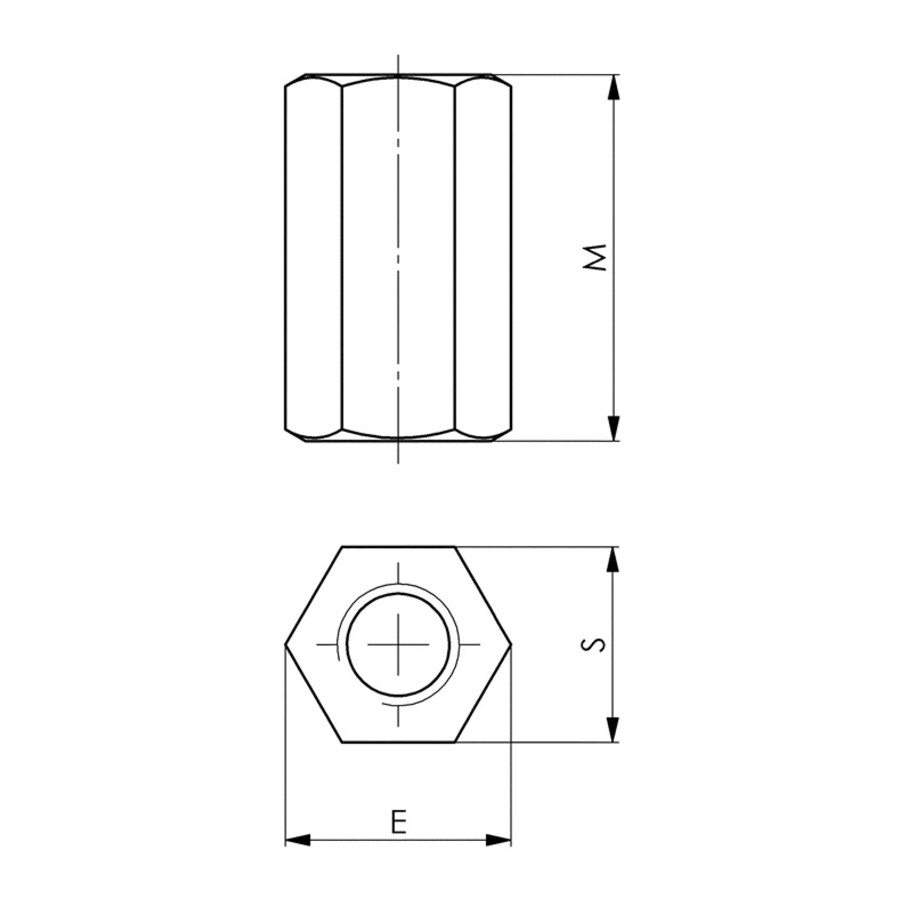

- Konkretnie określone wymiary zewnętrzne – wysokość całkowita 30 mm i wymiar narożników 17,8 mm ułatwiają projektowanie połączeń w ograniczonej przestrzeni montażowej.
Zastosowanie
Element przeznaczony do zastosowań w mocowaniu na stołach i płytach z rowkami teowymi, w przyrządach obróbkowych oraz systemach mocowań, gdzie wymagane jest połączenie śruby do rowków teowych DIN 787 ze śrubą dwustronną DIN 6379. Sprawdza się w montażu oprzyrządowania, uchwytów, opraw oraz innych elementów wymagających pewnego i powtarzalnego zakotwienia w rowku teowym bez przelotu przez całą nakrętkę.
Specyfikacja techniczna
- Rozmiar: M10
- Rozmiar [mm]: 16
- Rozmiar klucza [mm]: 16
- Wymiar narożników [mm]: 17.8
- Wysokość całkowita [mm]: 30
- Klasa wytrzymałości: 10
- Typ: 6334
- Konstrukcja: nieprzelotowa
- Minimalna długość wkręcania: 1 × średnica
Najczęściej zadawane pytania
Do jakich śrub pasuje ta nakrętka łącząca M10x16?
Nakrętka łącząca służy jako element połączeniowy pomiędzy DIN 787 (śruba dla rowków teowych) a DIN 6379 (śruba dwustronna).
Czy nakrętka łącząca jest przelotowa?
Nie, ten element nie jest przelotowy, co wpływa na sposób montażu i bezpieczeństwo połączenia.
Jak głęboko należy wkręcać śruby w tę nakrętkę łączącą?
Ze względu na funkcję i bezpieczeństwo obie śruby należy wkręcić do połowy wysokości nakrętki, przy minimalnej długości wkręcania równej 1 × średnica.
Jakim kluczem obsłużę tę nakrętkę M10x16?
W tym artykule rozmiar klucza wynosi 16 mm, podawany według starej normy DIN.
Dane techniczne
| Wysokość całkowita [mm] | 30 |
| Wymiar narożników [mm] | 17.8 |
| Rozmiar [mm] | 16 |
| Rozmiar | M10 |
| Rozmiar klucza [mm] | 16 |
