Docisk suwakowy krótki 6844 rozmiar 3
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

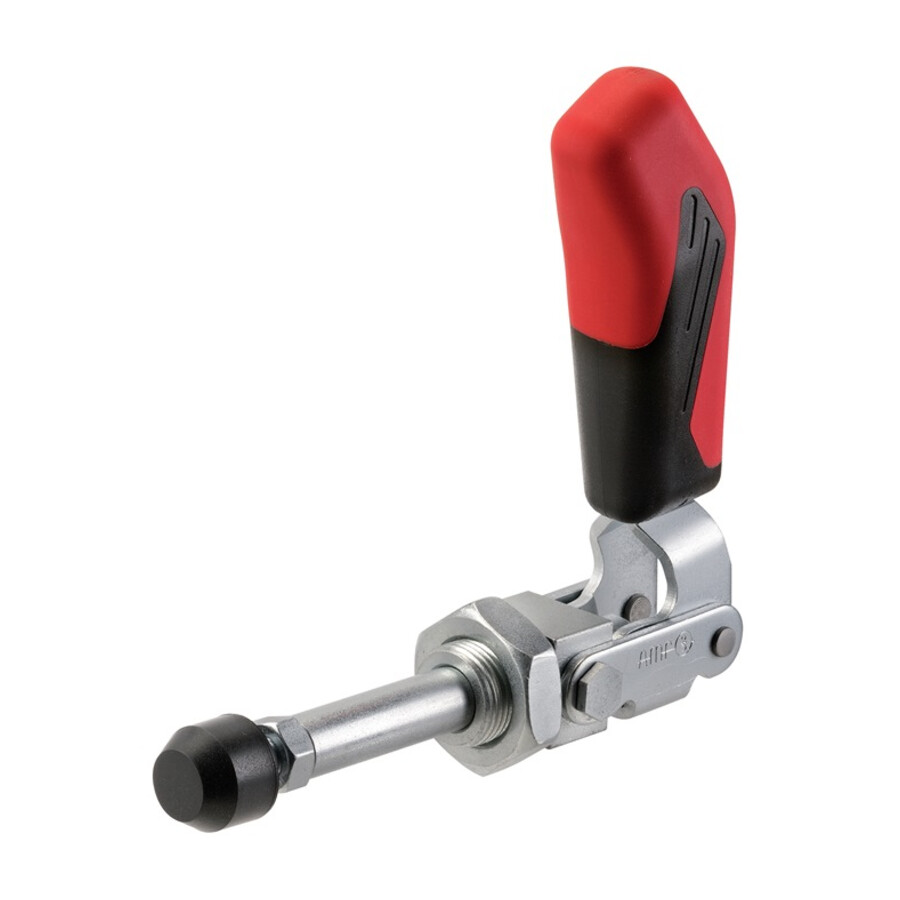

Docisk suwakowy krótki rozmiar 3 M8x35
Mechaniczny docisk suwakowy w wersji krótkiej przeznaczony jest do pchająco‑ciągnącego mocowania elementów w przyrządach, uchwytach i stanowiskach montażowych. Sprawdza się w zastosowaniach, gdzie wymagana jest kompaktowa zabudowa oraz powtarzalne mocowanie detali.
Cechy i korzyści
- Wersja krótka – umożliwia montaż w ograniczonej przestrzeni, co ułatwia zabudowę w gęsto wyposażonych przyrządach.
- Zacisk pchająco‑ciągnący – pozwala zarówno dociskać, jak i ciągnąć element, zwiększając elastyczność konstrukcji uchwytu.
- Długa prowadnica popychacza – poprawia prowadzenie ruchomego elementu i stabilność mocowania, co ogranicza ryzyko przekoszeń detalu.
- Możliwość mocowania do ścian z blachy lub gwintem czołowym – daje dwa warianty montażu, co upraszcza integrację z istniejącymi korpusami przyrządów.
- Śruba dociskowa M8x35 w komplecie – gotowość do natychmiastowego użycia bez konieczności dobierania dodatkowych elementów złącznych.
- Siła docisku F1/F2 2,5 kN – zapewnia stabilne utrzymanie detalu podczas obróbki lub montażu, co wpływa na dokładność procesu.
Zastosowanie
Docisk może być stosowany w przyrządach obróbkowych i montażowych, uchwytach specjalnych, stanowiskach kontrolnych oraz oprzyrządowaniu technologiczno‑pomocniczym wszędzie tam, gdzie potrzebne jest kompaktowe, pchająco‑ciągnące mocowanie detali z wykorzystaniem montażu na ścianach z blachy lub wkręcania do korpusów.
Specyfikacja techniczna
- Rozmiar: 3
- Rodzaj konstrukcji: krótki
- Rodzaj zacisku: pchająco‑ciągnący
- Skok: 40 mm
- Śruba dociskowa: M8x35
- F1: 2,5 kN
- F2: 2,5 kN

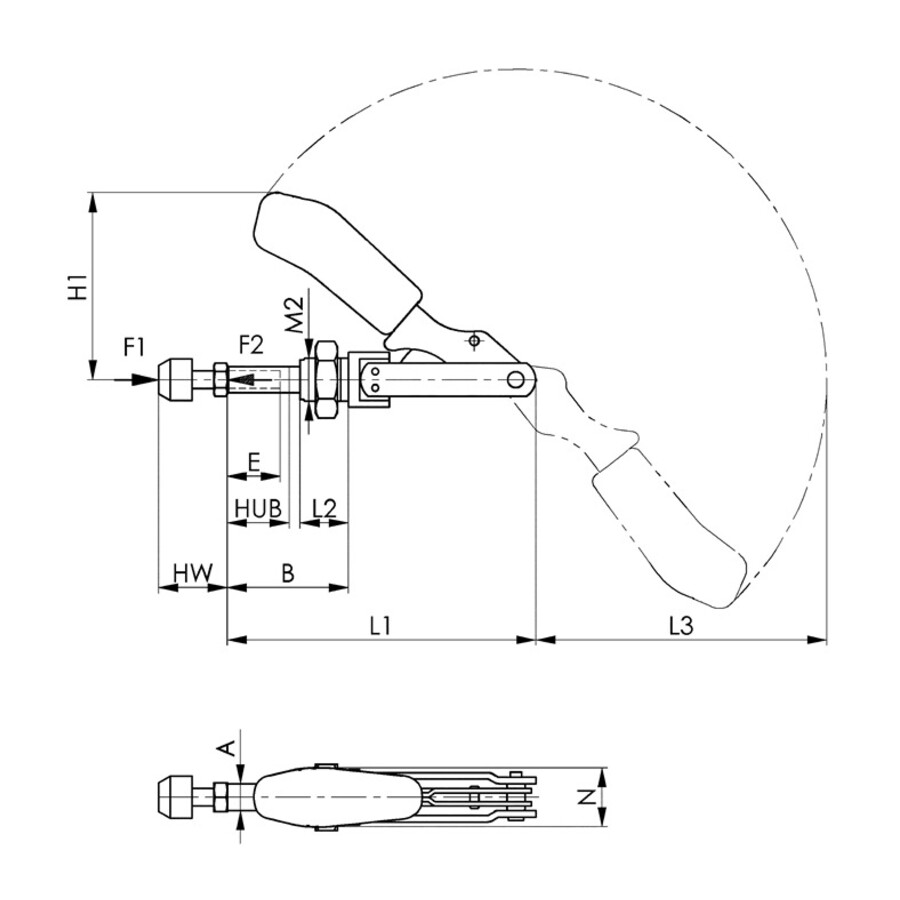

- Wysokość całkowita: 128 mm
- A: 12 mm
- B: 57 mm
- E: 25 mm
- H1: 123 mm
- HW maks.: 35 mm
- HW min.: 22 mm
- L1: 108 mm
- L2: 16 mm
- L3: 16 mm
- M: M8 mm
- M2: M20 x 1,5 mm
- N: 33 mm
Najczęściej zadawane pytania
Jaką siłę docisku ma docisk suwakowy krótki rozmiar 3?
Produkt posiada siłę F1 i F2 na poziomie 2,5 kN.
Jaki jest skok popychacza w tym docisku suwakowym?
Skok popychacza wynosi 40 mm.
Jaką śrubę dociskową zastosowano w tym modelu?
W komplecie znajduje się śruba dociskowa M8x35.
Czy ten docisk można mocować do ścian z blachy?
Tak, docisk można mocować do ścian z blachy lub wkręcać czołowym gwintem do korpusów przyrządów.
Dane techniczne
| Rozmiar | 3 |
| Skok [mm] | 40 |
| F1 kN [mm] | 2.5 |
| F2 kN [mm] | 2.5 |
| Śruba dociskowa [mm] | M8x35 |
