Docisk poziomy z poziomą stopką 6830 rozmiar 4
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

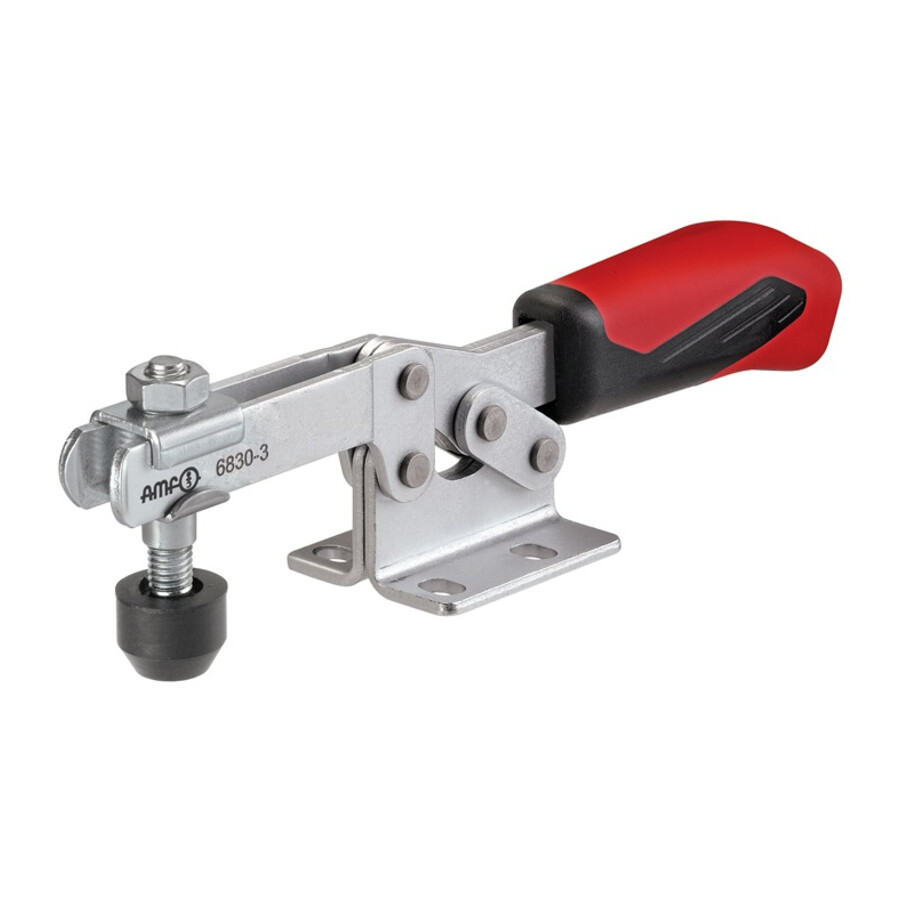

Docisk poziomy z poziomą stopką rozmiar 4
Mechaniczny docisk poziomy z poziomą stopką przeznaczony jest do szybkiego mocowania detali w procesach obróbki, montażu i kontroli. Sprawdza się w przyrządach mocujących, na stanowiskach produkcyjnych oraz w warsztatach, gdzie liczy się powtarzalna siła docisku i stabilne zamocowanie elementu.
Cechy i korzyści
- Stała siła docisku F1 2 kN – zapewnia pewne unieruchomienie detalu, co ogranicza ryzyko przesunięć podczas obróbki i poprawia jakość wykonywanych operacji.
- Dodatkowa wytrzymałość F2 3 kN – umożliwia zastosowanie docisku w wymagających aplikacjach, gdzie potrzebna jest wyższa siła mocowania.
- Śruba dociskowa M8x65 – ułatwia regulację położenia i dostosowanie docisku do różnych grubości i kształtów obrabianych elementów.
- Pozioma stopka mocująca – zapewnia stabilne oparcie na płycie przyrządu lub stole roboczym, co przekłada się na sztywność całego układu mocowania.
- Kompaktowa wysokość całkowita 74 mm – pozwala stosować docisk w przyrządach o ograniczonej przestrzeni oraz w niskich zabudowach technologicznych.

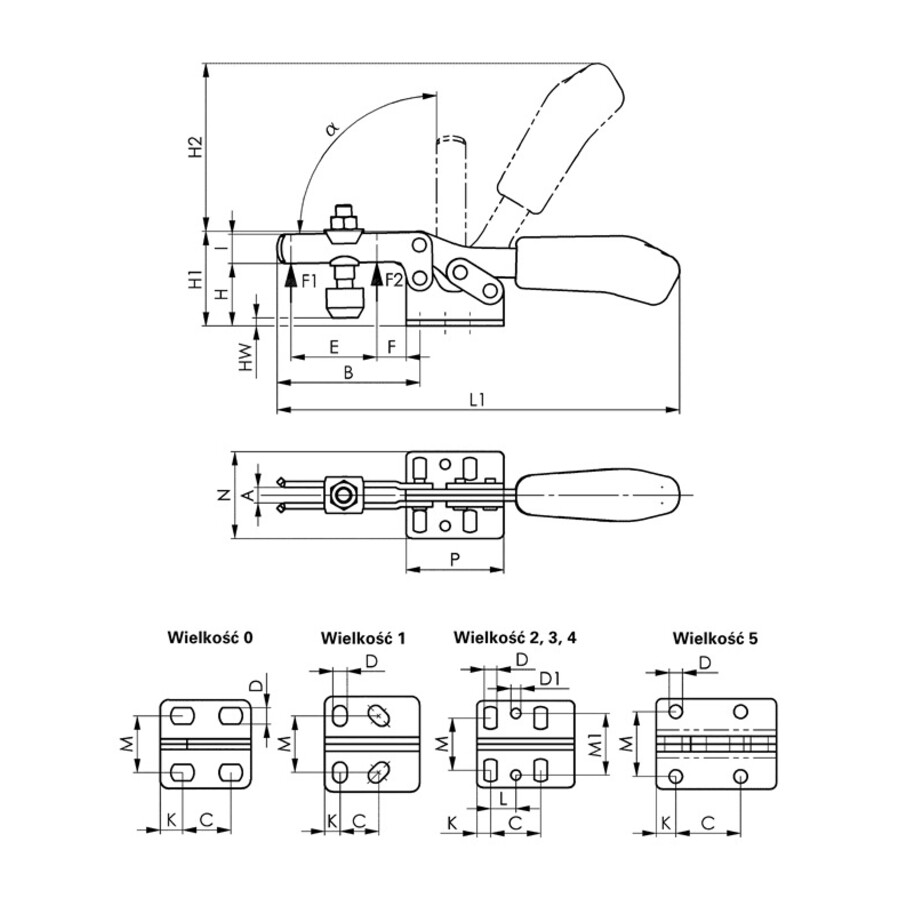

- Precyzyjnie zdefiniowane wymiary A–P – ułatwiają projektowanie i integrację w istniejących systemach mocowań, skracając czas przygotowania oprzyrządowania.
Zastosowanie
Docisk przeznaczony jest do mocowania detali w przyrządach obróbkowych, montażowych i kontrolnych w zakładach produkcyjnych, narzędziowniach oraz warsztatach. Może być wykorzystywany przy seryjnej obróbce skrawaniem, wierceniu, frezowaniu, operacjach montażu elementów oraz w stanowiskach pomiarowych, wszędzie tam, gdzie wymagane jest szybkie i powtarzalne mocowanie poziome.
Specyfikacja techniczna
- Rodzaj konstrukcji: z poziomą stopką
- Rozmiar: 4
- Śruba dociskowa: M8x65
- F1: 2 kN
- F2: 3 kN
- Wysokość całkowita: 74 mm
- Długość całkowita: 281 mm
- A: 10 mm
- A*: 90°
- B: 113 mm
- C: 41 mm
- D: 8,5 mm
- D1: 8,5 mm
- E: 63 mm
- F: 27 mm
- H: 45 mm
- H1: 75 mm
- H2: 126 mm
- HW maks.: 24 mm
- HW min.: -4 mm
- K: 8 mm
- L: 20,5 mm
- L: 20 mm
- L1: 287 mm
- M: 29–43 mm
- M1: 43 mm
- N: 58 mm
- P: 57 mm
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku poziomego?
Docisk ma siłę F1 równą 2 kN oraz dodatkowo parametr F2 równy 3 kN.
Jaki jest rozmiar i typ śruby dociskowej?
Zastosowana jest śruba dociskowa w rozmiarze M8x65, a docisk oznaczony jest jako rozmiar 4.
Jakie są podstawowe wymiary gabarytowe docisku?
Wysokość całkowita wynosi 74 mm, długość całkowita 281 mm, a dodatkowo podane są szczegółowe wymiary A–P do projektowania przyrządów.
Czy jest to docisk z poziomą stopką montażową?
Tak, jest to konstrukcja z poziomą stopką, przystosowana do montażu na płaskiej powierzchni.
Dane techniczne
| Rozmiar | 4 |
| F1 kN [mm] | 2 |
| F2 kN [mm] | 3 |
| Śruba dociskowa [mm] | M8x65 |
