Docisk suwakowy do dużych obciążeń 6842 rozmiar 3
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

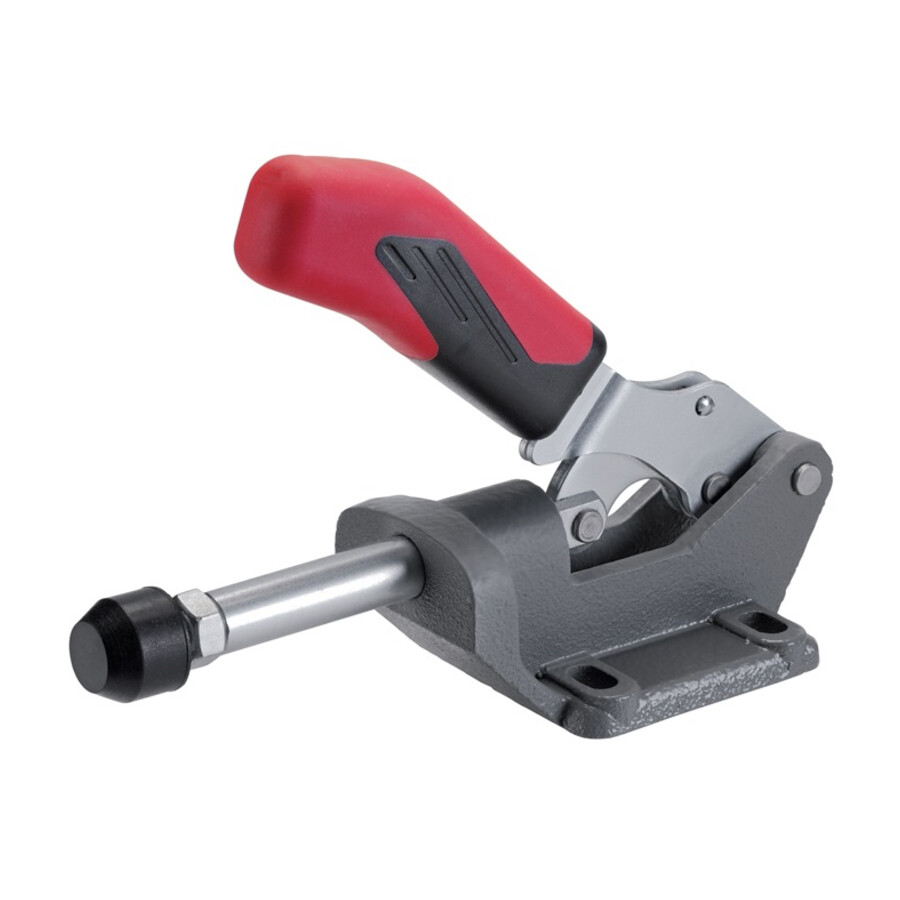

Docisk suwakowy pchająco‑ciągnący rozmiar 3 6842
Precyzyjny docisk suwakowy do dużych obciążeń przeznaczony do operacji pchających i ciągnących, stosowany w oprzyrządowaniu produkcyjnym, mocowaniu detali oraz w przyrządach spawalniczych i montażowych. Rozmiar 3 zapewnia stabilne utrzymanie elementów przy znacznych siłach docisku.
Cechy i korzyści
- Docisk pchająco‑ciągnący – możliwość pracy w obu kierunkach zwiększa elastyczność mocowania w różnych przyrządach i stanowiskach.
- Długa prowadnica popychacza – stabilne prowadzenie elementu roboczego ogranicza ugięcia i poprawia powtarzalność pozycjonowania detalu.
- Korpus z żeliwa ciągliwego, lakierowany – sztywna baza docisku przekłada się na pewne mocowanie przy dużych obciążeniach i odporność na warunki pracy.
- Elementy dźwigni i popychacz ulepszane cieplnie, cynkowane – zwiększona trwałość części ruchomych redukuje częstotliwość przestojów i wymian.
- Nity ze stali nierdzewnej w hartowanych tulejach łożyskowych – płynna, długotrwała praca mechanizmu oraz mniejsze ryzyko zatarć w intensywnej eksploatacji.
- Ergonomiczny uchwyt z czerwonego tworzywa odpornego na olej – wygodna i bezpieczna obsługa ręczna, lepsza widoczność elementu na stanowisku.
- W zestawie śruba dociskowa M8 x 35 – gotowość do montażu bez potrzeby dobierania dodatkowych elementów złącznych.
Zastosowanie
Docisk przeznaczony jest do mocowania elementów w przyrządach obróbkowych, montażowych i spawalniczych, wszędzie tam, gdzie wymagane jest pewne utrzymanie detali przy obciążeniach do 4 kN. Sprawdza się w liniach produkcyjnych, stanowiskach montażu seryjnego, w warsztatach narzędziowych oraz przy budowie oprzyrządowania technologicznego, w których potrzebny jest docisk suwakowy o skoku 32 mm i funkcji pchania oraz ciągnięcia.
Specyfikacja techniczna
- Rodzaj konstrukcji: docisk pchający / ciągnący
- Rozmiar: 3
- F1: 4 kN
- F2: 4 kN
- Skok: 32 mm
- Śruba dociskowa: M8 x 35 mm
- Wysokość całkowita: 115 mm
- Długość całkowita: 140 mm

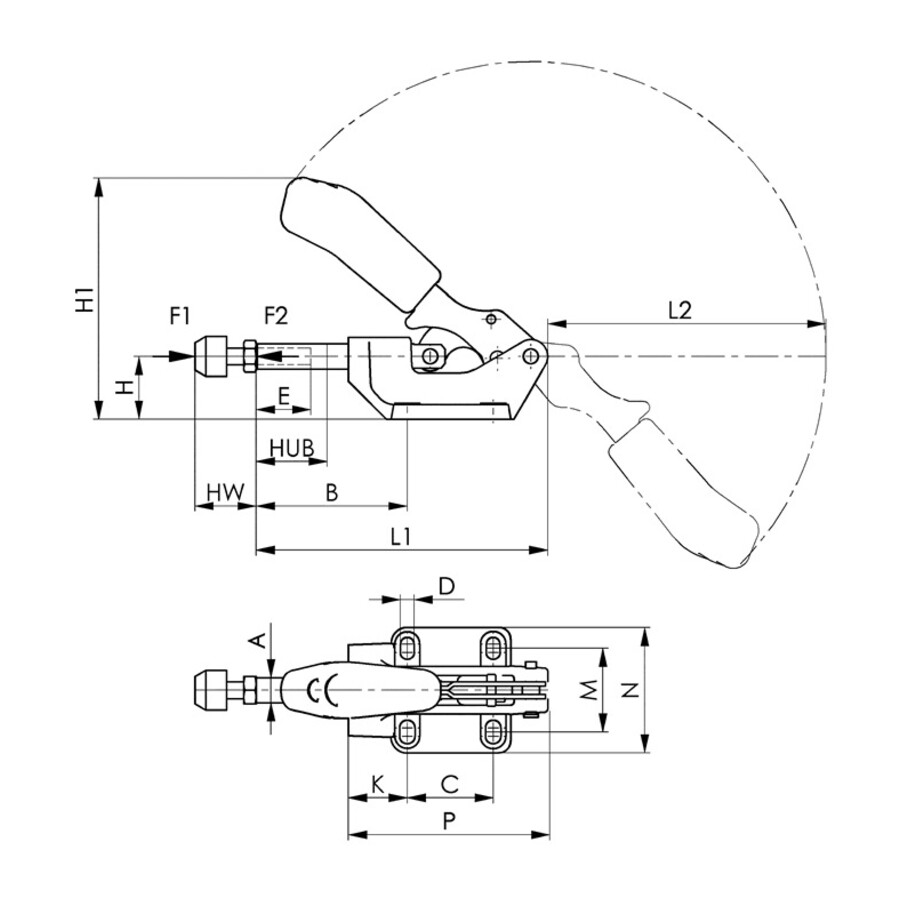

- A: 12 mm
- C: 41 mm
- D: 6,5 mm
- E: 30 mm
- H: 30 mm
- H1: 116 mm
- K: 28 mm
- L1: 139 mm
- M maks.: 44 mm
- M min.: 36 mm
- N: 60 mm
- P: 95 mm
- Szerokość maks.: 72 mm
- Szerokość min.: 40 mm
- Korpus główny: z żeliwa ciągliwego, lakierowany
- Elementy dźwigni i popychacz: ze stali do ulepszania cieplnego, cynkowane i pasywowane
- Nity: ze stali nierdzewnej, w rozmiarze 3 poruszają się w tulejach łożyskowych hartowanych dyfuzyjnie
- Łożyskowanie: miejsca łożyskowania smarowane
- Uchwyt: czerwone tworzywo sztuczne odporne na olej; w rozmiarze 3 ergonomiczny, o dużej powierzchni, zawierający miękkie komponenty
- Śruba dociskowa – wykonanie: ulepszana cieplnie, ocynkowana
Najczęściej zadawane pytania
Jaka jest siła docisku docisku suwakowego rozmiar 3?
Siła F1 i F2 wynosi 4 kN, co pozwala na mocowanie elementów przy dużych obciążeniach.
Jaki skok ma ten docisk pchająco‑ciągnący?
Skok popychacza wynosi 32 mm.
Czy śruba dociskowa jest w komplecie z dociskiem?
Tak, w zestawie znajduje się ulepszana cieplnie, ocynkowana śruba dociskowa M8 x 35 mm.
Z jakiego materiału wykonany jest korpus i uchwyt docisku?
Korpus główny wykonany jest z żeliwa ciągliwego i jest lakierowany, a uchwyt z czerwonego tworzywa sztucznego odpornego na olej.
Dane techniczne
| F2 kN [mm] | 4 |
| Śruba dociskowa [mm] | M8x35 |
| Rozmiar | 3 |
| Skok [mm] | 32 |
| F1 kN [mm] | 4 |
