Docisk suwakowy do dużych obciążeń 6842 rozmiar 5
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

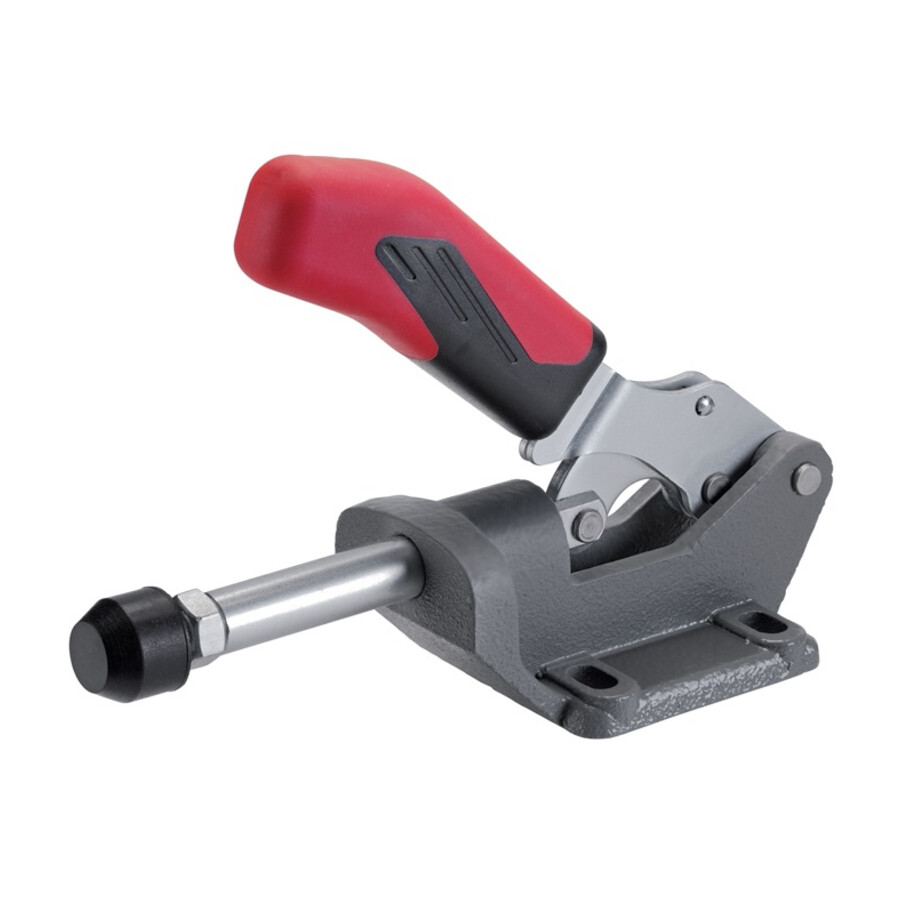

Docisk suwakowy pchająco‑ciągnący do dużych obciążeń rozmiar 5
Przemysłowy docisk pchająco‑ciągnący przeznaczony do pracy przy dużych obciążeniach w aplikacjach montażowych, spawalniczych i obróbczych. Sprawdza się w przyrządach mocujących, gdzie wymagana jest powtarzalna siła docisku, stabilność oraz wygodna obsługa ręczna.
Cechy i korzyści
- Konstrukcja pchająco‑ciągnąca – umożliwia zarówno dociskanie, jak i ciągnięcie detalu, co zwiększa elastyczność projektowania przyrządów.
- Długa prowadnica popychacza – zapewnia stabilne prowadzenie elementu roboczego, co ogranicza ugięcia i poprawia powtarzalność mocowania.
- Korpus z żeliwa ciągliwego, lakierowany – odporny na obciążenia i warunki pracy, co przekłada się na dłuższą eksploatację w środowisku przemysłowym.
- Elementy dźwigni i popychacz ulepszane cieplnie, cynkowane i pasywowane – zwiększona odporność na zużycie i korozję redukuje koszty serwisu i przestojów.
- Nity ze stali nierdzewnej i hartowane tuleje łożyskowe – trwałe łożyskowanie z możliwością smarowania zapewnia płynny ruch i mniejsze zużycie węzłów.
- Ergonomiczny uchwyt z czerwonego tworzywa odpornego na olej – komfortowa, pewna obsługa nawet w środowisku zaolejonym oraz lepsza widoczność uchwytu na stanowisku pracy.
- W zestawie śruba dociskowa M12x50 – gotowość do natychmiastowego montażu bez konieczności kompletowania dodatkowych elementów.
- Siła docisku F1/F2 10 kN – umożliwia mocowanie cięższych detali i stabilne utrzymanie elementów podczas obróbki.
Zastosowanie
Docisk przeznaczony jest do zabudowy w przyrządach mocujących w obróbce skrawaniem, spawaniu, montażu oraz kontroli jakości. Sprawdza się na liniach produkcyjnych, w warsztatach i narzędziowniach, gdzie wymagane jest powtarzalne pozycjonowanie i blokowanie detali przy użyciu znacznych sił docisku oraz możliwość pracy w obu kierunkach – pchającym i ciągnącym.

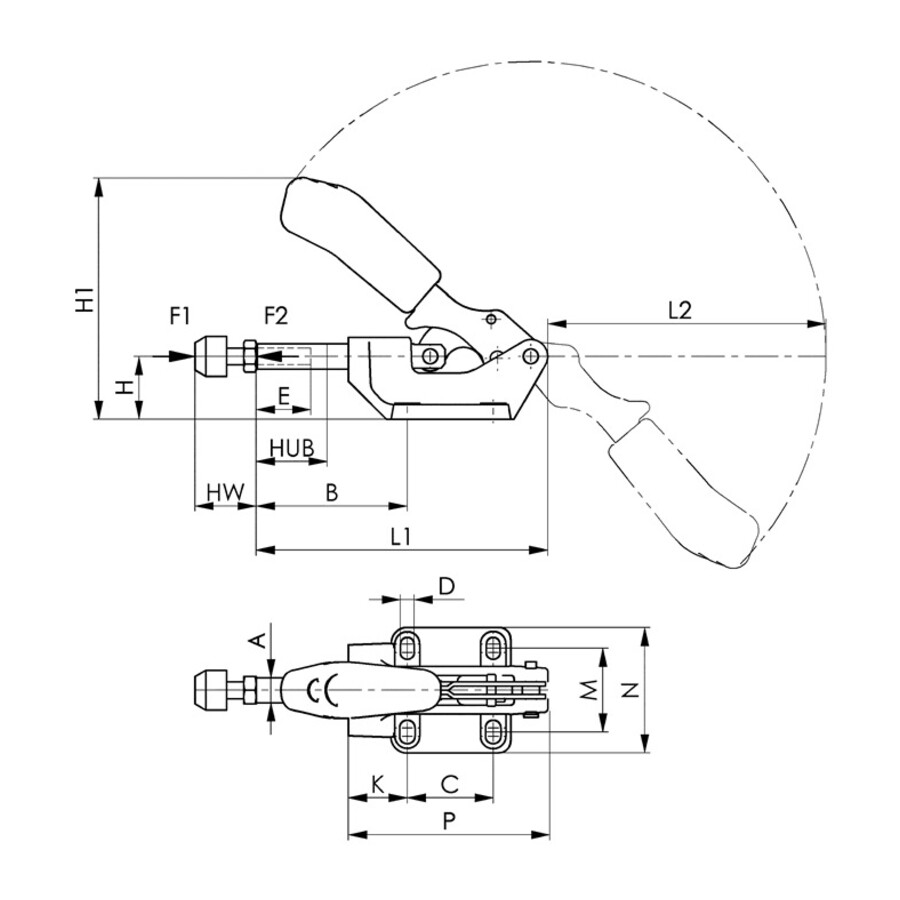

Specyfikacja techniczna
- Rodzaj konstrukcji: docisk pchający / ciągnący
- Rozmiar: 5
- F1: 10 kN
- F2: 10 kN
- Skok: 40 mm
- Śruba dociskowa: M12x50
- Wysokość całkowita: 134 mm
- Długość całkowita: 172 mm
- A: 16 mm
- C: 41 mm
- D: 8,5 mm
- E: 50 mm
- H: 38 mm
- H1: 137,5 mm
- K: 45 mm
- L1: 174 mm
- M maks.: 50 mm
- M min.: 41 mm
- N: 71 mm
- P: 121 mm
- Szerokość maks.: 98 mm
- Szerokość min.: 58 mm
- Korpus główny: żeliwo ciągliwe, lakierowane
- Elementy dźwigni i popychacz: stal do ulepszania cieplnego, cynkowane i pasywowane
- Nity: stal nierdzewna
- Łożyskowanie: tuleje łożyskowe hartowane dyfuzyjnie, miejsca łożyskowania smarowane
- Uchwyt: czerwone tworzywo sztuczne odporne na olej, w rozmiarze 5 ergonomiczny, o dużej powierzchni z miękkimi komponentami
- Śruba dociskowa w zestawie: ulepszana cieplnie, ocynkowana
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku suwakowego?
Siła F1 i F2 wynosi 10 kN, co umożliwia pracę przy dużych obciążeniach.
Jaki jest skok popychacza w tym docisku pchająco‑ciągnącym?
Skok popychacza wynosi 40 mm.
Czy śruba dociskowa jest dołączona do docisku?
Tak, w zestawie znajduje się ulepszana cieplnie, ocynkowana śruba dociskowa M12x50.
Z jakiego materiału wykonany jest korpus docisku?
Korpus główny wykonany jest z żeliwa ciągliwego i jest lakierowany.
Dane techniczne
| Śruba dociskowa [mm] | M12x50 |
| Rozmiar | 5 |
| Skok [mm] | 40 |
| F1 kN [mm] | 10 |
| F2 kN [mm] | 10 |
