Docisk suwakowy krótki 6844 rozmiar 2
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

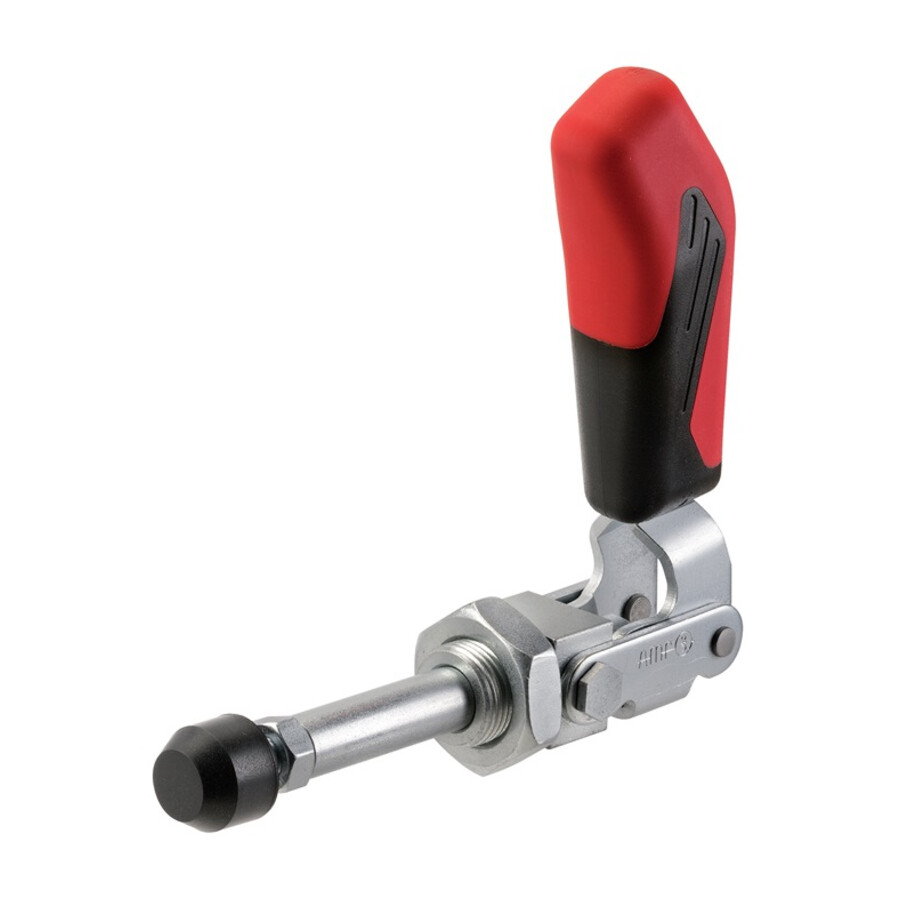

Docisk suwakowy krótki rozmiar 2 6844
Mechaniczny docisk suwakowy przeznaczony do szybkiego mocowania detali w procesach obróbki, montażu i kontroli. Sprawdza się w przyrządach mocujących, matrycach oraz stanowiskach produkcyjnych, gdzie wymagane jest powtarzalne unieruchomienie elementu przy ograniczonej przestrzeni zabudowy.
Cechy i korzyści
- Kompaktowa, krótka konstrukcja – ułatwia zabudowę docisku w ograniczonej przestrzeni przyrządów i stanowisk obróbczych.
- Zacisk pchająco‑ciągnący – umożliwia zarówno docisk, jak i odciąg detalu, co zwiększa elastyczność projektowania oprzyrządowania.
- Długa prowadnica popychacza – zapewnia stabilne prowadzenie elementu ruchomego i powtarzalną pozycję docisku, co przekłada się na dokładność mocowania.
- Możliwość mocowania do ścian z blachy lub czołowym gwintem – pozwala dobrać sposób montażu do konstrukcji przyrządu, skracając czas projektowania i montażu.
- Śruba dociskowa M6x25 w komplecie – umożliwia bezpośrednie użycie docisku bez konieczności doboru dodatkowych elementów dociskowych.
- Siła docisku F1 i F2 = 1 kN – pozwala bezpiecznie mocować lekkie i średnie detale w typowych operacjach warsztatowych i produkcyjnych.
Zastosowanie
Docisk przeznaczony jest do zabudowy w przyrządach mocujących, uchwytach technologicznych i oprzyrządowaniu specjalnym używanym w obróbce skrawaniem, montażu oraz kontroli detali. Dzięki konstrukcji pchająco‑ciągnącej i skokowi 21,5 mm sprawdza się przy mocowaniu detali o zróżnicowanej wysokości, zarówno na płytach przyrządowych, jak i w korpusach narzędzi. Może być stosowany na stołach maszyn, w liniach produkcyjnych oraz na stanowiskach serwisowych, gdzie wymagana jest szybka i powtarzalna zmiana mocowanych elementów.
Specyfikacja techniczna
- F1 kN [mm]: 1
- F2 kN [mm]: 1
- Rozmiar: 2
- Skok: 21,50 mm
- Śruba dociskowa: M6x25
- Śruba dociskowa – typ: M6 x 25
- Wysokość całkowita: 76 mm
- Rodzaj konstrukcji: krótki

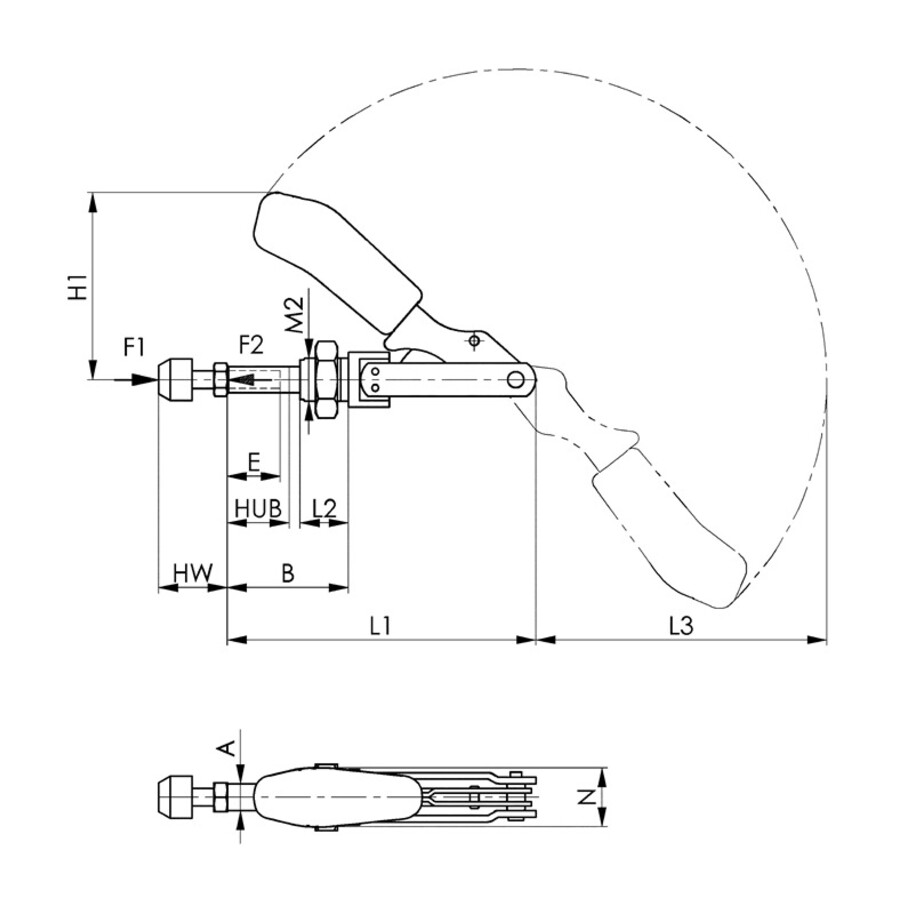

- A: 10 mm
- B: 36 mm
- E: 15 mm
- H1: 73 mm
- HW maks.: 25 mm
- HW min.: 17 mm
- L1: 68,5 mm
- L2: 13 mm
- L3: 68 mm
- M: M6 mm
- M2: M 16 x 1,5 mm
- N: 30,5 mm
Najczęściej zadawane pytania
Jaką siłę docisku ma docisk suwakowy krótki 6844 rozmiar 2?
Z danych wynika, że siła określona jako F1 oraz F2 wynosi 1 kN.
Jaki jest skok popychacza w tym docisku suwakowym?
Skok popychacza wynosi 21,50 mm.
Jaka śruba dociskowa jest zastosowana w docisku 6844 rozmiar 2?
W komplecie znajduje się śruba dociskowa o wymiarze M6x25.
Jak montować docisk suwakowy krótki 6844 rozmiar 2?
Z opisu wynika, że docisk można mocować do ścian z blachy lub wkręcać czołowym gwintem do korpusów przyrządów.
Dane techniczne
| Śruba dociskowa [mm] | M6x25 |
| Rozmiar | 2 |
| Skok [mm] | 21,50 |
| F1 kN [mm] | 1 |
| F2 kN [mm] | 1 |
