Docisk suwakowy z małą stopką kątową 6841 rozmiar 2
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

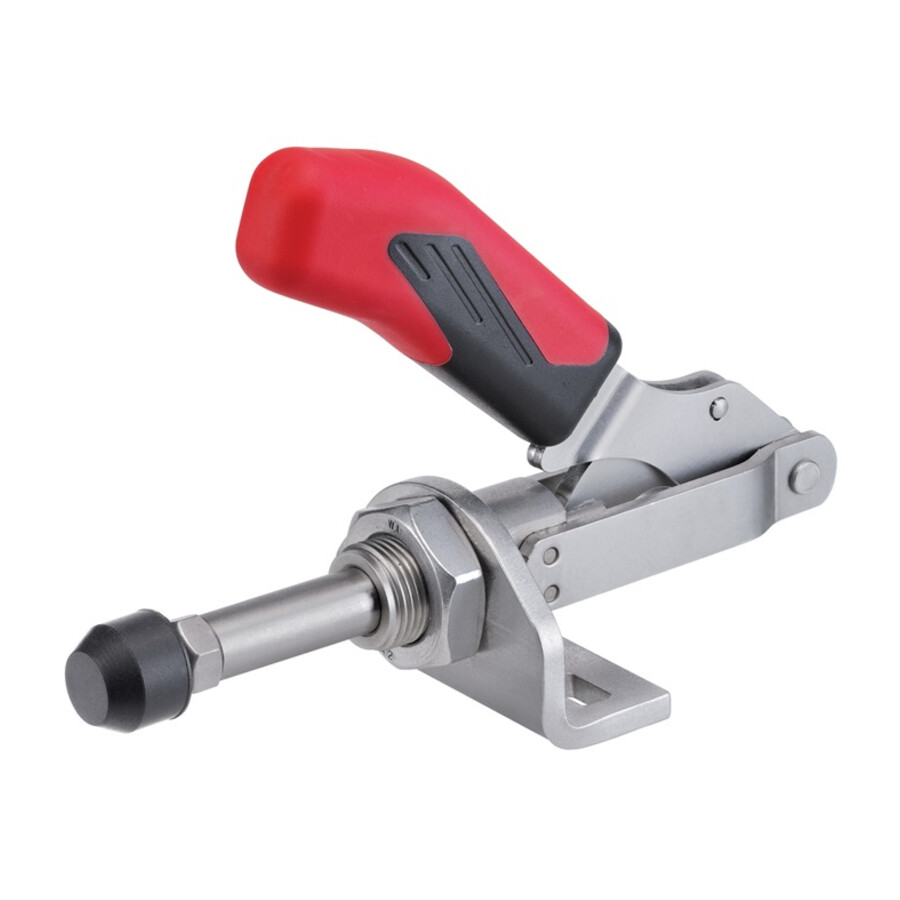

Docisk suwakowy z małą stopką kątową rozmiar 2 6841
Precyzyjny docisk suwakowy przeznaczony do mocowania detali w przyrządach obróbkowych i montażowych, szczególnie tam, gdzie wymagane jest pchająco‑ciągnące działanie zacisku. Sprawdza się w aplikacjach produkcyjnych, w utrzymaniu ruchu oraz w budowie oprzyrządowania, zapewniając powtarzalne pozycjonowanie elementów.
Cechy i korzyści
- Zacisk pchająco‑ciągnący – możliwość zarówno dociągania, jak i odpychania detalu ułatwia projektowanie kompaktowych przyrządów.
- Mała stopka kątowa – pozwala na efektywne przenoszenie siły na element mocowany przy ograniczonej przestrzeni montażowej.
- Długa prowadnica popychacza – stabilizuje ruch docisku, co przekłada się na powtarzalną pozycję i zmniejsza ryzyko przesunięcia detalu.
- Możliwość mocowania bez stopki kątowej – opcja montażu do ścian z blachy lub wkręcania czołowym gwintem zwiększa elastyczność zastosowań.
- W komplecie śruba dociągająca – dostarczana śruba nr 6880 (ulepszana cieplnie, ocynkowana) skraca czas przygotowania przyrządu do pracy.
- Siła docisku F1 i F2 2 kN – umożliwia bezpieczne mocowanie wielu typów detali bez dodatkowych wzmocnień konstrukcji.
Zastosowanie
Docisk jest przeznaczony do montażu w przyrządach obróbkowych i montażowych w zakładach produkcyjnych, warsztatach narzędziowych oraz działach utrzymania ruchu. Sprawdza się przy mocowaniu detali na bazach, płytach montażowych oraz elementach z blachy, gdzie wymagane jest kompaktowe, pchająco‑ciągnące mocowanie z regulowaną stopką kątową.
Specyfikacja techniczna
- Rozmiar: 2
- Rodzaj konstrukcji: mała stopka kątowa
- Rodzaj zacisku: pchająco‑ciągnący
- Długość całkowita: 114 mm
- Wysokość całkowita: 95 mm
- Skok: 26 mm
- Siła docisku F1: 2 kN
- Siła docisku F2: 2 kN
- Śruba dociskowa: M6 x 25 mm
- Śruba dociągająca: nr 6880, ulepszana cieplnie, ocynkowana

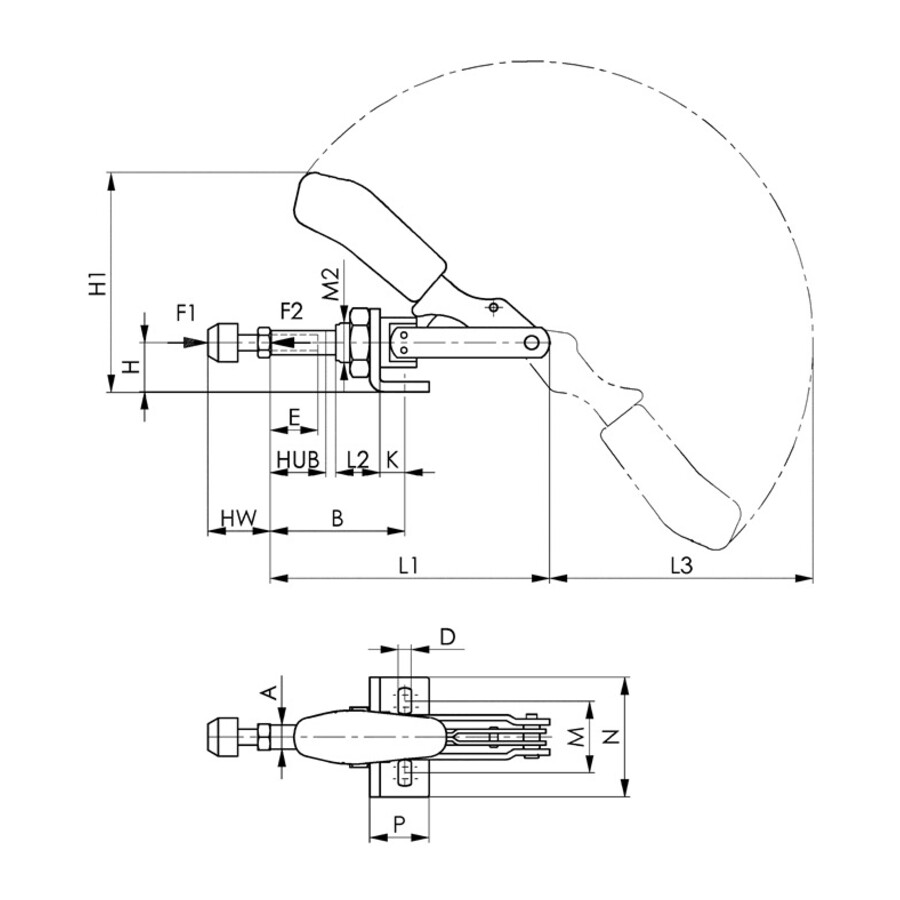

- A: 10 mm
- D: 5,6 mm
- E: 20 mm
- H: 20 mm
- H1: 85,5 mm
- K: 12,5 mm
- L1: 114 mm
- L2: 19 mm
- M maks.: 36 mm
- M min.: 31,8 mm
- M2: M16 x 1,5 mm
- N: 50 mm
- P: 34 mm
- Szerokość maks.: 58,5 mm
- Szerokość min.: 32,5 mm
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku suwakowego?
Siła docisku F1 oraz F2 wynosi 2 kN.
Jaki jest skok i wymiary całkowite docisku?
Skok wynosi 26 mm, długość całkowita 114 mm, a wysokość całkowita 95 mm.
Jaki jest rodzaj i wymiar śruby dociskowej w tym modelu?
Śruba dociskowa ma wymiar M6 x 25 mm i jest dostarczana w komplecie jako śruba dociągająca nr 6880.
Czy docisk można mocować bez stopki kątowej?
Tak, element może być mocowany bez stopki kątowej do ścian z blachy lub wkręcany czołowym gwintem do korpusów przyrządów.
Dane techniczne
| Śruba dociskowa [mm] | M6x25 |
| Rozmiar | 2 |
| F1 kN [mm] | 2 |
| F2 kN [mm] | 2 |
