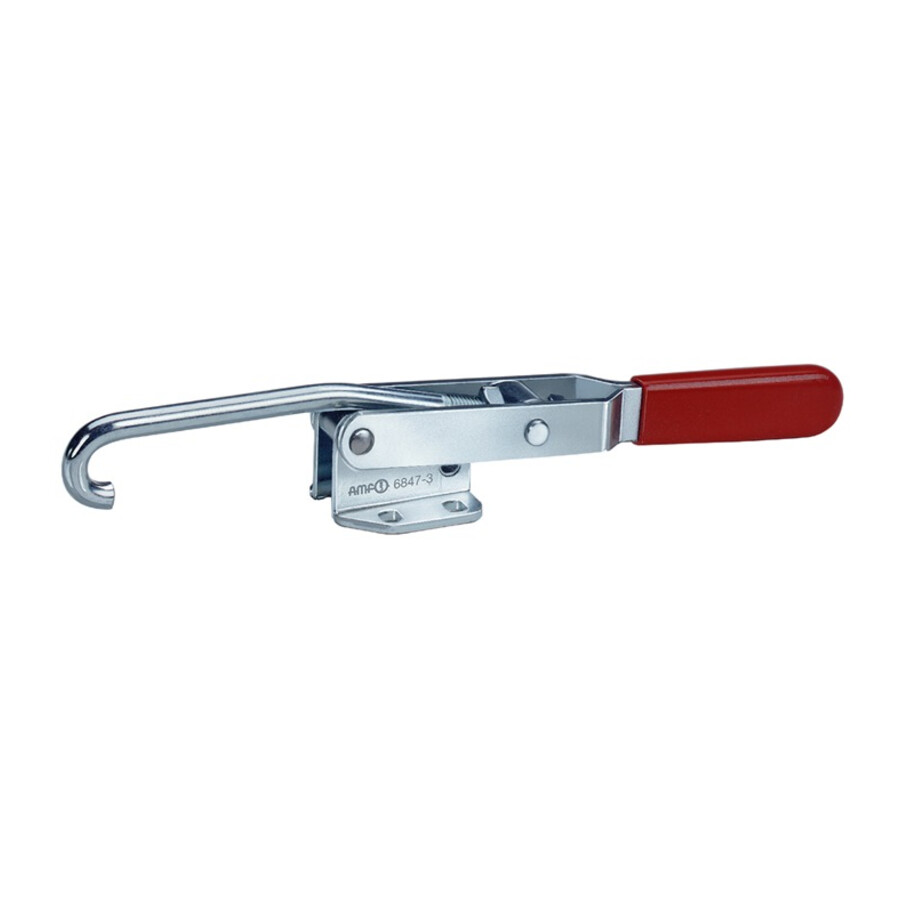

Docisk zaczepowy 6847 rozmiar 5

Docisk zaczepowy rozmiar 5 14 mm

Mechaniczny docisk z zaczepem przeznaczony do szybkiego mocowania elementów w aplikacjach przemysłowych i warsztatowych. Sprawdza się w oprzyrządowaniu produkcyjnym, mocowaniu detali oraz w procesach, gdzie wymagane jest powtarzalne, regulowane dociśnięcie.

Cechy i korzyści

• Ulepszanie cieplne – zwiększona trwałość elementu roboczego i stabilność parametrów docisku w długim okresie użytkowania.
• Powłoka ocynkowana – podwyższona odporność na korozję, co ogranicza częstotliwość wymiany elementów i przestoje.
• Pasywowanie powierzchni – dodatkowa ochrona antykorozyjna, korzystna przy eksploatacji w środowiskach produkcyjnych o podwyższonej wilgotności.
• Droga przestawiania 14 mm – umożliwia kompensację tolerancji wymiarowych mocowanych detali oraz elastyczne dopasowanie do różnych grubości elementów.
• Szeroki zakres regulacji wymiarów B1, B2, E1, E2, M – możliwość zastosowania jednego typu docisku w wielu przyrządach, co upraszcza gospodarkę narzędziową.
• Rozmiar 5 – standaryzowany wymiar ułatwia dobór i integrację z istniejącymi uchwytami oraz konstrukcjami mocowań.

Zastosowanie

Element stosowany głównie w oprzyrządowaniu produkcyjnym, przyrządach montażowych i spawalniczych oraz w mocowaniach warsztatowych, gdzie konieczne jest szybkie i powtarzalne zaciąganie oraz zwalnianie detalu. Odpowiedni do linii produkcyjnych, stanowisk kontroli jakości oraz wszelkich aplikacji, w których wymagane jest regulowane mocowanie w określonym zakresie wymiarowym.

Specyfikacja techniczna

• Droga przestawiania: 14 mm
• Rozmiar: 5
• Siła naciągu N: 5 N
• Wykonanie: ulepszany cieplnie
• Powierzchnia: ocynkowany, pasywowany
• Materiał: ocynkowany
• B1: 26–40 mm
• B2: 57–71 mm
• C: 29 mm
• D: 10,75 mm
• E1: 27–42 mm
• E2: 58–73 mm
• G: 11,2 mm
• H: 49 mm
• H1: 69 mm
• K: 13 mm
• L: 55 mm
• L1: 189,5 mm
• M: 55,5–63 mm
• N: 85 mm
• R: 8 mm
• S: 147 mm
